1、 研究背景
飛機金屬結構表面防護層是結構腐蝕損傷的第一道防線。在飛機金屬結構的服役過程中，結構表面防護體系首當其沖。具有表面防護體系的飛機結構，在投入使用后不久，在腐蝕介質及載荷的耦合作用下，其表面防護層往往在偏離預期的保證期出現脫落、裂縫或裂紋、起泡等，從而導致防護層失去起保護作用，使得腐蝕介質不斷侵入，對基體材料構成腐蝕。為了保障涂層的可靠性，需掌握飛機金屬結構涂層的失效機制，在此基礎上建立有效的失效預測模型。圍繞防護涂層的失效研究主要在以下幾方面：
1）結構及其防護涂層的腐蝕原理、各腐蝕相關因素的腐蝕機理，如鈦-鋼螺栓搭接件的電偶腐蝕機制，紫外、水、溫度、濕度、SO2、Cl-、沙漠、力學因素等對涂層的腐蝕原理；
2）結構及其防護涂層在不同腐蝕環境下的失效行為，如在深海環境、海洋環境、大氣化境、熱浸鍍合金熔體等環境中的腐蝕現象、失效原因、改進措施；
3）防護工藝研究。防護涂層在服役環境中逐漸老化失效，目前，國內研究中或單純采用老化試驗來評價涂層的材料性能，或單純采用鹽霧等腐蝕試驗來研究涂層-合金體系耐腐蝕性能，還沒有充分考慮環境因素之間相互作用導致的損傷失效表征和演化規律。防護涂層失效預測模型方面，有的研究提出防護涂層的老化分析模型，如阻抗模值老化動力學模型，但該模型分析的是某特定頻率下阻抗模值與試驗周期之間的關系，并不能給出防護涂層失效的程度；或者利用失效現象，如從鼓泡的數量和面積入手，根據周期的變化情況進行分析，指導可能的失效情況。文獻分析表明，防護涂層的失效預測預防研究缺乏。
在腐蝕介質及載荷的耦合作用下，金屬表面防護體系往往出現失效，揭示飛機金屬結構典型防護體系材料在多場耦合服役環境下破壞行為和失效機理，建立飛機金屬結構典型防護體系材料損傷演化模型和失效預測模型，可為實現多場耦合服役環境下飛機金屬結構服役使用壽命評定、預測及單機壽命監控提供基礎。本文研究防護體系材料在腐蝕環境或腐蝕＋載荷耦合環境作用下?lián)p傷演化行為、表征參量和失效判據，采用損傷形貌和電化學阻抗譜結合的方法，在防護涂層失效預測模型研究的基礎上，分析防護涂層失效階段的評價方法。
2、 試驗材料與方法

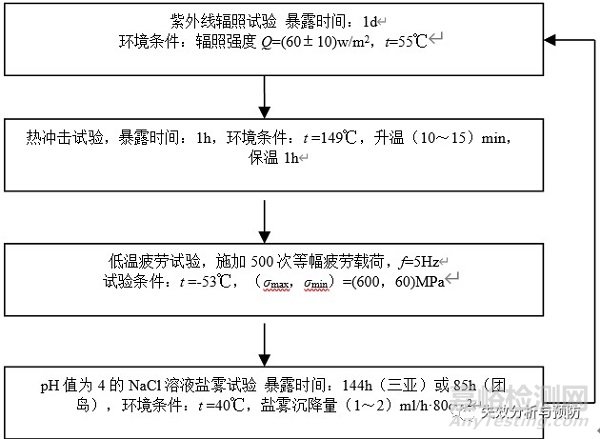

模擬實驗環境譜見圖1，模擬分析金屬結構在海南三亞和山東團島服役環境下的損傷失效行為，紫外輻照試驗是為了模擬太陽光對有機涂層的老化作用，試驗在紫外輻照箱中開展。熱沖擊試驗是為了測試氣溫的變化對有機涂層的作用影響，試驗在熱沖擊試驗箱中開展。低溫疲勞試驗是為了測試材料在高空低溫條件下的疲勞性能，試驗在帶在低溫箱的MTS疲勞試驗機上開展。鹽霧試驗?zāi)MSO2、Cl-對防護涂層的影響，在鹽霧箱中進行。
圖1 試驗譜每周期具體試驗條件

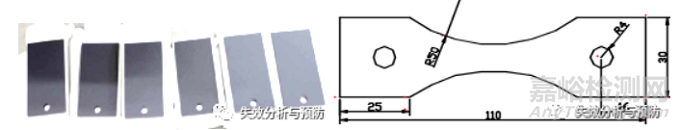

對3代飛機在外場使用、腐蝕、失效情況進行調研分析，確定失效發生概率較高的典型研究部位作為模擬部位，如中央翼3墻部位、中央翼25框處、左尾梁下壁板和平尾大軸等。模擬結構包括內部結構和外部結構，內部結構不包括紫外線輻照試驗環節，模擬試樣分為2類，不包括低溫疲勞試驗環節的矩形板試樣和包括低溫疲勞試驗環節的疲勞試樣（圖2）。
圖2 試驗所用的兩類試樣
金屬基體7B04鋁合金，模擬結構內部和外部的防護體系一致，防護體系如下：硫酸陽極化，重鉻酸鹽填充，噴漆（S06-0215）2層交叉噴。表面防護參數為硫酸陽極化（電壓18V，180g/L硫酸，25min，膜厚8～9μm）和重鉻酸鹽填充。噴漆（S06-0215）2層交叉噴，厚度為50～60μm。
金屬基體30CrMnSiA鋼、AF1410鋼、30CrMnSiNi2A鋼，模擬結構內部的防護體系為底漆為：噴丸+H06-076底漆；模擬結構外部的防護體系為：噴丸＋噴鋅＋1層H06-076底漆＋1層881-Y01磁漆。試樣表面處理工藝中噴鋅厚度為30～60μm，底漆為H06-076，灰色，厚度為15～25μm；磁漆為881-Y01，藍色，厚度為40～60μm。
噴丸參數：噴丸強度為0.3A，230鋼，彈丸直徑為0.6mm，覆蓋率100%。
4種模擬環境、4種金屬基體、疲勞試樣和非疲勞試樣共32種組合下共400多個試樣。
對不同防護層、不同試驗條件下的試樣，定期進行表面宏觀、微觀損傷形貌觀察分析，對防護層的電化學性能進行測試分析，通過截面信息對損傷的深度及損傷過程進行分析，在以上分析的基礎上對防護層的失效機制、失效表征參量，失效形貌與電化學之間的關系進行研究。
對國內外防護層失效預測模型進行調研分析，防護層失效預測模型主要有阻抗模值數據處理法、老化動力學模型。分析現有模型存在的局限性，在此基礎上，對老化動力學模型進行改進，提出全頻率老化動力學模型，并新建立神經元網絡失效預測模型。利用鋁合金、鋼及其防護涂層在不同實驗條件下的實驗結果對各模型的預測結果進行比對分析。
3 、防護涂層失效行為
1）主要失效形貌和影響因素
本文統計分析三亞內部、三亞外部、團島內部和團島外部4種模擬環境、4種金屬基體、疲勞試樣和非疲勞試樣32種組合下共400余個試樣隨著試驗周期的變化其損傷演變情況。防護層的主要失效模式為點蝕和電偶腐蝕，鋁合金防護層在試驗過程中主要呈現顏色變化、花斑和鼓泡現象，鋼表面防護體系在試驗過程中主要呈現顏色變化、鼓泡和剝層現象。雖然基體材料和防護層不同，但以上損傷均是在在模擬環境譜各因素綜合作用下的結果 。
從試驗譜中可以看出，試驗參數包括紫外線、熱、疲勞載荷和鹽霧。紫外光照射能引起涂層的化學變化，如使碳鏈發生斷裂，涂層孔隙率增大，使涂層老化。酮、醇、酸等小分子易在涂層光老化過程產生，這些小分子很容易被水沖刷掉，涂層高聚物不均勻的損失會表現出“花斑”形貌。1）應力對涂層損傷的影響：由于合金表面的漆層與基體金屬延伸性存在差異，在拉應力的作用下，促進合金的氧化膜及漆層破裂。在疲勞試驗過程中，應力主要起到促進防護層開裂或剝落、降低防護層與基體的結合強度、促進腐蝕介質穿過防護層的作用。在涂層中可能存在殘余應力、吸濕應力、熱應力和其它因素導致的應力，這些應力能夠使涂層發生膨脹，當涂層的附著力不能承受應力引起的變形時就會起泡；2）熱和溫度對涂層老化作用：影響化學和光化學反應的速度，加速某些高聚物發生降解，導致性能下降；影響有機涂層中添加劑以及外來組分（雜質、污染物等）的擴散速度；導致收縮和膨脹，加速材料的龜裂和開裂。
在有機涂層涂裝過程中，可以通過嚴格控制涂裝工藝控制宏觀缺陷，但微觀缺陷不能完全避免。憑借微觀缺陷，可以在涂層中形成長徑比很大的腐蝕通道，水、氧等半徑較小的分子可以通過這些通道擴散到涂層-基體的界面區域，形成微觀腐蝕原電池，進而使得基體發生腐蝕。另外，涂層即使達到理想狀態，也會發生涂層表面水分子吸附、擴散和溶滲作用，可到達涂層金屬基體界面。
2）失效形貌與電化學阻抗之間定量關系
通過對防護層表面損傷形貌演變分析，防護層和基體金屬界面損傷形貌定量表征，防護層電化學阻抗隨試驗周期的演變分析，研究防護層材料損傷演變規律，發現隨著試驗周期的進行，失效形貌的變化與電化學參量存在一定的對應關系，本文給出不同失效階段低頻電化學阻抗模值范圍，以及對應的失效形貌。
以30CrMnSiA鋼基體表面噴丸+噴鋅+噴底漆+噴磁漆防護層在團島外部環境下（沒有低溫疲勞試驗環節）為例，給出失效形貌演變和電化學參量的變化。

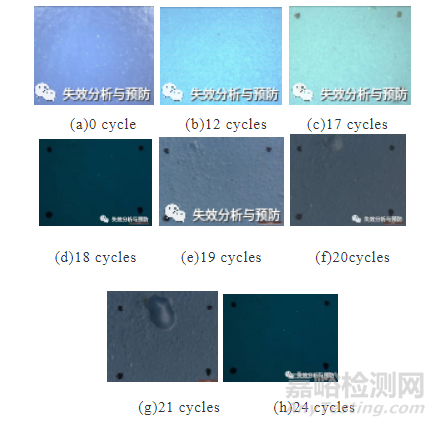

第1周期至第17周期試樣表面沒有明顯變化；第18周期，試樣內部出現數量較多、尺寸細小的鼓起，鼓起肉眼觀察不明顯；第19周期，試樣內部細小的鼓起有所長大，尺寸增大，肉眼基本可見；第20周期，出現尺寸較大的鼓泡；第21周期，尺寸較大的鼓泡明顯長大，其他鼓起變化不明顯，隨著試驗的進行，大鼓泡周圍出現較多尺寸較小的鼓泡，之后的腐蝕周期，至試驗結束，第24周期，腐蝕現象更加嚴重。失效形貌演變見圖3。
圖3 不同實驗周期損傷形貌變化

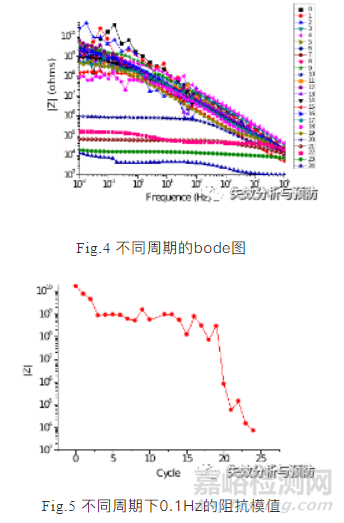

不同周期下的bode圖見圖4，從圖中可以看出在隨著試驗的進行試樣不同頻率下的阻抗模值出現明顯變化，未試驗至第17周期時，bode圖基本在一個區間內分布，不同周期之間的差別不明顯，第18周期及之后，bode圖基本不重合，明顯隨著試驗周期的增多，呈下降趨勢。
不同周期0.1Hz時的阻抗模值|Z|見圖5，未試驗時阻抗模值在109Ω·cm2水平，試驗初期阻抗模值在108~109Ω·cm2水平波動，隨著試驗的進行，在第18、19周期阻抗模值有所下降至107~108Ω·cm2，并且于第20周期降至106Ω·cm2之下，阻抗模值處于106Ω·cm2之下說明涂層防腐能力已經顯著下降。
不同周期的Nyquist圖見圖6，可知在試驗初期Nyquist出現一條半徑較大的容抗弧，隨著試驗的進行，容抗弧半徑逐漸變小，并逐漸出現感抗弧，說明涂層的防護能力逐漸下降，并引起基體逐漸受到腐蝕。
Fig.6 不同腐蝕周期Nyquist圖
微觀形貌觀察表明，涂層經歷18個周期后出現輕微鼓起現象，在第19周期，涂層表面鼓起有所加重，在第20周期時試樣表面的腐蝕顯著加重，出現明顯鼓泡現象，說明經歷第20周期時涂層的防護能力很弱，基本處于失效狀態。腐蝕損傷狀態（鼓泡現象）變化與電化學測試結果存在很好的一致性：電化學顯示在第18周期時涂層出現損傷、第20周期基本處于失效狀態；形貌結果顯示第18周期時涂層出現輕微損傷、第20周期時基本處于失效狀態。
3）失效階段的劃分及對應的等效電路
電解質溶液滲入有機涂層會引起涂層電容、電阻的變化，反過來也可以從涂層電容及電阻的變化了解電解質溶液滲入有機涂層的程度，通過對不同腐蝕（浸泡）時期涂層阻抗譜的表征，實現對涂層防護性能和腐蝕程度進行定量分析，有機防護涂層在不同老化周期后產生的電化學阻抗譜呈現出階段性的變化，對應不同腐蝕模型。
①浸泡初期防護層體系的阻抗譜特征
將水分還未滲透到達涂層-基底界面的那段時間稱作浸泡初期；H2O、O2和腐蝕介質離子通過涂層表面的微孔隙縫向涂層內滲透，但只要水分沒有到達涂層/基底界面，涂層仍具有隔絕作用，電化學阻抗譜顯示涂層只出現一個容抗弧，其等效電路見圖7。
Fig.7 浸泡初期等效電路模型
②浸泡中期防護層的阻抗譜特征
防護層表面尚未形成宏觀小孔的階段時間稱作浸泡中期，主要表征參量為高頻端對應的涂層電容Cc及涂層表面微孔電阻Rpo，低頻端對應界面起泡部分的雙電層電容Cdl及基底金屬腐蝕反應的極化電阻R，電解質溶液通過涂層表面的微孔滲入涂層并到達涂層/基底界面，破壞涂層與基底之間的結合，引起涂層的起泡或腫脹，基材可能發生輕微腐蝕，但在涂層表面尚未出現肉眼可觀察到的宏觀小孔，其等效電路見圖8。
(a)Suitable for most organic coating
(b)Zinc coating
Fig.8 浸泡中期等效電路模型
③浸泡晚期防護層的阻抗譜特征
有機涂層表面出現肉眼可見到的銹點或宏觀孔稱作浸泡晚期，該階段防護層表面的孔隙率及涂層/基底界面的起泡區都已經很大，基材發生腐蝕時，涂層已開始失效。交流阻抗譜低頻部分出現感抗現象，該階段用基底反應的電極過程表征防護層的電化學行為更合理，其等效電路見圖9。
Fig.9 浸泡晚期等效電路模型
30CrMnSiA鋼基體表面噴丸+噴鋅+噴底漆+噴磁漆防護層，在腐蝕早期（17周期之前），適用圖76中等效電路模型，使用Zsimpwin軟件分析計算防護層電阻Rc、溶液電阻Rs和涂層電容Cc。
該試樣在17個周期內，涂層電阻均大于108Ω·cm2，涂層性能優異，尚未受到較嚴重破壞。涂層電容先處于一個平臺期，然后增大。在平臺期，試樣處于0~14周期，雖然溶液向涂層內滲透，但只要沒有達到涂層/基底界面，涂層仍然是一個隔絕層，有良好的保護作用。隨著周期的增加，涂層表面逐漸破壞，溶液通過微孔縫隙向涂層內不斷滲透，涂層電容不斷增大。
在大量統計的基礎上，結合失效機理，提出防護涂層失效階段劃分，以及不同階段防護涂層失效形貌與電化學之間的對應規律，見表1。
表1 防護涂層失效階段劃分及不同階段損傷形貌與0.1Hz處的阻抗模值對應關系
3 、防護涂層失效預測模型分析
結合防護體系的損傷演變過程可知，在防護層未明顯破損前，會有鼓泡現象，腐蝕是從防腐層與金屬基體的界面處開始的。因此，本研究中防護層的腐蝕原理主要是由于腐蝕介質使防護層發生損傷失效，表面為鼓泡、剝落，在損傷的過程中還伴隨著腐蝕介質穿過防護層進入金屬基體與防護層的界面使金屬基體發生腐蝕。
1）防護層失效預測模型評價、改進與新建
①阻抗模值模型
該模型認為0.1Hz下的阻抗模值|Z|會隨著老化周期的增加而發生明顯的變化，對老化過程較為敏感，統計相關試樣的0.1Hz下的阻抗模值，與106Ω·cm2進行比較，大于106Ω·cm2的則認為涂層性能良好，小于106Ω·cm2的則認為涂層已遭到較嚴重破壞。
模型評價如下：只考慮某個周期某一頻率下的試驗數據，導致預測的誤差較大；針對不同的涂層，采用統一的大致失效判據標準（106Ω·cm2），沒有考慮具體涂層的防護性能，也是導致預測誤差大的原因。
②老化動力學模型
老化動力學模型基于0.1Hz下|Z|對老化過程非常敏感，隨著腐蝕的進行，阻抗模值呈現指數型降低，提出加速試驗和自然暴露試驗0.1Hz下的|Z|符合下式的老化方程：
（1）
式（1）中， |Z|(t)和|Z|0分別是老化時間t和0時涂層的0.1Hz下的阻抗模值，|Z|m為金屬基材的阻抗模值，一般為104Ω·cm2左右，t是涂層體系老化時間，θ為反應常數，與涂層特性和老化環境嚴酷度相關，相同環境中θ越小，涂層對環境越敏感，即涂層越容易老化，不同環境中θ越小，說明環境越嚴酷。
模型評價如下：該模型認為涂層0.1Hz下的|Z|與腐蝕時間取對數后符合線性關系，但實際上在沒有發生明顯損傷之前，|Z|并不隨腐蝕時間有規律下降，而是在某值附近上下波動，該模型沒有充分考慮涂層的損傷過程和損傷機制。該模型也只考慮某個周期某一頻率下的試驗數據，導致預測的誤差較大。該模型主要適用于防護層發生損傷之后，對還沒有發生損傷而需要預測損傷的情況會導致較大誤差。工程上更需要還沒有發生明顯損傷而需要對剩余壽命進行預測的情況。
③全頻率的老化動力學模型
在老化動力學模型的基礎上，為了降低僅利用某固定頻率下實驗數據進行壽命預測誤差問題，本文提出了全頻率老化動力學模型，見下式：
（2）
式（2）中，|Zt|和|Z0|分別是老化時間t和0時涂層的頻率為f下的阻抗模值，t是涂層體系老化時間，θ為反應常數，與涂層特性和老化環境嚴酷度相關。
全頻率老化動力學模型與傳統老化動力學模型相比，改進主要有以下兩點：一是在擬合公式中去除了基體阻抗模值的影響。在涂層性能相對良好時，頻率0.1Hz時阻抗模值一般為107Ω·cm2以上，相較基體一般為104Ω·cm2的阻抗模值，相差幾個數量級，可見在涂層性能相對良好時，基體阻抗模值對于測得的阻抗模值影響可忽略不計。在涂層已被破壞時，基體實際上也已遭到破壞，阻抗模值不能簡單以104Ω·cm2計；二是采用全頻率阻抗模值擬合，還可以降低測量時偶然誤差的影響，提高預測精度。
④神經網絡模型
為了充分利用防護涂層在不同腐蝕環境譜作用下的電化學參量變化規律，以及電化學阻抗譜變化與損傷形貌之間的對應關系，建立Kohonen神經網絡模型，神經網絡模型在預測時不僅考慮全頻率下的阻抗模值，同時考慮阻抗模值變化情況。Kohonen神經網絡第一層為輸入層，第二層為競爭層（輸出層）（圖11）。
Fig.11 神經元網絡模型示意圖
Fig.11 Schematic diagram of neuron network model
Kohonen神經網絡直接應用阻抗譜特征進行分析，利用阻抗譜Bode圖中幅頻曲線的斜率，即下式：
（3）
式（3）中f為頻率，|Z|為阻抗模值，實際應用中用微商代替微分：
（4）
不同性能的防護層的特征參數k(f)不同。在防護層失效過程中k(f)隨防護層性能的變化而變化，可以利用k(f)的特性對涂層失效過程進行研究，利用Kohonen網絡的自適應功能，將k(f)曲線作為神經網絡的輸入，競爭層上的神經元計算輸入樣本與競爭層神經元權值之間的歐幾里德距離[19]，距離最小的神經元為獲勝神經元。網絡自適應學習后，網絡的輸出結果即可反映涂層的狀態，同時輸出被預測的曲線與哪條曲線最接近，得到預測的周期數。
在神經元網絡模型中，對應防護層失效過程的5個子過程，分別為：
①防護層浸泡初期具有好的保護性能，定義為過程1；
②腐蝕介質逐漸滲入防護層且有電化學反應發生，定義為過程2；
③防護層中出現微孔，含水率接近飽和，有剝離傾向，保護性能較差，定義為過程3；
④防護層局部不具有保護性能，出現大鼓泡或小的缺陷，定義為過程4；
⑤防護層完全失效，出現大的缺陷，定義為過程5。
此種分類方式是對防護層腐蝕過程傳統分為腐蝕早期、腐蝕中期和腐蝕晚期的一種細化，其中過程1、2對應腐蝕早期，從防護層未腐蝕發展到初步腐蝕，出現小鼓泡；過程3、4對應腐蝕中期，防護層出現大鼓泡甚至剝離缺陷，局部喪失保護能力；過程5對應腐蝕晚期，涂層大范圍產生缺陷，且較為明顯，涂層失效。
神經網絡模型與傳統老化動力學模型相比，改進主要有以下4點：一是考慮涂層的損傷過程和失效機制；二是考慮全頻率下的阻抗模值，可以降低偶然誤差，提高精確度；三是是在預測時不僅考慮阻抗模值大小的影響，同時考慮阻抗模值變化情況；四是采用自適應的自主學習網絡算法，而不是簡單的線性擬合。
2）不同模型失效預測效果分析
神經網絡模型與阻抗模值模型測試結果比較見表2，試樣標號含義：SWZDC為三亞外部-基體30CrMnSiNi2A大試樣，無低溫疲勞；TWZDC為團島外部-基體30CrMnSiNi2A大試樣，無低溫疲勞；XDCW為三亞外部-基體30CrMnSiNi2A小試樣，無低溫疲勞；XDCWT為團島外部-基體30CrMnSiNi2A小試樣，無低溫疲勞； 30SW為三亞外部-基體30CrMnSiNi2A，有低溫疲勞；30TW為團導外部-基體30CrMnSiNi2A，有低溫疲勞；ASW為三亞外部-基體AF1410，有低溫疲勞；ATW為團導外部-基體AF1410，有低溫疲勞。由表2可以看出，神經網絡模型預測精度普遍較阻抗模值模型高。在預測XDCW、XDCWT、30SW、30TW、ASW和ATW試樣中，阻抗模值模型預測平均誤差為1.92周期，神經網絡模型預測平均誤差為0.5周期，精度提高74.0%。
與神經網絡模型相比，阻抗模值模型簡單的考慮0.1Hz|Z|與106Ω·cm2的大小，優點在于應用簡單。而神經網絡模型考慮全部頻率下的全部阻抗模值進行預測，因此更為精確。
表2 阻抗模值模型與神經元網絡模型預測結果對比

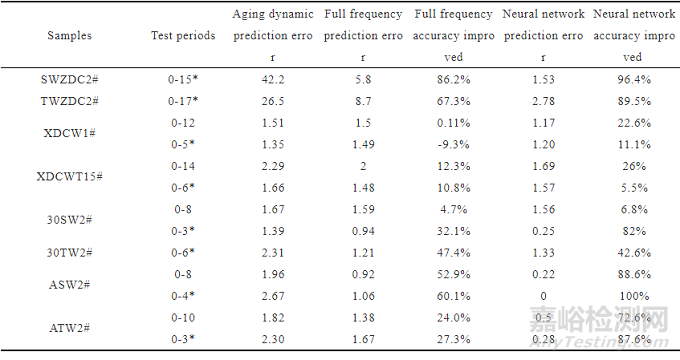

全頻率老化動力學模型、神經網絡模型與老化動力學模型比較結果見表3，可以看出，全頻率老化動力學模型及神經網絡模型預測精度均較老化動力學模型有很大提高。在所有試樣的預測中，老化動力學模型的平均誤差為10.03周期，全頻率老化動力學模型平均誤差為2.89周期，預測精度提高71.2%，神經網絡模型平均誤差為1.35周期，預測精度提高86.6%。在實際應用中更為關心涂層尚未破壞時的預測，老化動力學模型平均誤差為10.04周期，全頻率老化動力學模型平均誤差為2.80周期，預測精度提高72.2%，神經網絡模型平均誤差為1.12周期，預測精度提高88.9%。
表3全頻率老化動力學模型、神經網絡模型與老化動力學模型預測結果對比
*為未失效周期預測相關數據分析
神經網絡模型與全頻率老化動力學模型相比，在全局預測上平均誤差較小，但由于神經網絡模型是離散比較預測，而導致神經網絡模型預測會有個別周期誤差較大，如TWZDC2#試樣第1周期的預測、30TW2#試樣第4周期的預測和30SW2#試樣第4周期的預測等。全頻率老化動力學模型是連續擬合預測，則可避免這種情況的發生。
4 、結論
1）在紫外、熱沖擊、低溫疲勞和鹽霧多因素耦合作用下，鋁合金防護層主要損傷為顏色變化、花斑和鼓泡；鋼防護層主要損傷為顏色變化、鼓泡和剝層。
2）將防護層失效階段劃分為早期、中期和晚期，在不同階段，鼓泡失效形貌與0.1Hz電化學阻抗模值之間具有較好的對應關系，可以利用損傷形貌和電化學阻抗結合的方法預測防護層損傷失效階段。
3）對傳統老化動力學模型進行改進，提出全頻率老化動力學模型，全頻率老化動力學模型與傳統老化動力學模型相比，改進主要有以下2點：一是在擬合公式中去除基體阻抗模值的影響；二是采用全頻率阻抗模值擬合，可以降低測量時偶然誤差的影響，提高預測精度。
4）建立神經元網絡失效預測模型，該模型與傳統老化動力學模型相比，改進主要有以下4點：一是考慮涂層的損傷過程和失效機制；二是考慮全頻率下的阻抗模值，可以降低偶然誤差，提高精確度；三是在預測時不僅考慮阻抗模值大小的影響，同時考慮阻抗模值變化情況；四是采用自適應的自主學習網絡算法，而不是簡單的線性擬合。
5）利用實驗結果對提出的全頻率老化動力學模型和神經元網絡模型進行了測試和驗證，結果表明，與傳統老化動力學模型相比，預測精度可提高達 50%。
通訊作者：
劉新靈，中國航發北京航空材料研究院，博導，研究員，主要從事疲勞斷口定量分析、高溫合金斷裂特征與機理、金屬構件失效分析及安全評估和失效預測預防等方面的研究。
引用文章：
劉新靈,趙凱,劉春江,等. 飛機金屬結構防護層在多因素耦合作用下?lián)p傷行為與失效預測模型[J]. 失效分析與預防,2020,15(6):349-357.
