在振動試驗中，夾具和振動輔助臺面（垂直擴張臺或水平滑臺）、試驗體和夾具、振動臺內連接頭等的固定方式一般廣泛采用螺釘固定。這是一個既簡單又方便的方法，且能保證振動的傳遞特性。

具體來說，

1 試驗體與夾具或試驗體與振動輔助臺面的連接應能模擬試件的實際安裝情況，嚴格禁止影響試驗效果的安裝方式。

2 試驗體與夾具或試驗體與振動輔助臺面的連接要牢靠，其接觸面不宜過大。最好將連接孔處加工成凸臺形式，或用墊圈墊起，以確保接觸良好，減少振動波形失真。

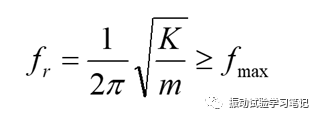

3 夾具與振動輔助臺面的連接螺釘要有足夠的強度和剛度，以保證振動試驗時有平坦的傳遞特性，因此連接螺釘?shù)墓逃蓄l率f_r應不低于試驗的上限頻率f_max，即

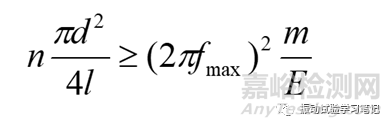

將連續螺釘剛度K=AE/L，連接螺釘截面積A，代入上式，則有

式中，

螺釘?shù)墓潭此坪?jiǎn)單，但經常會被試驗工程師忽視，下面就幾個實例進行說明，希望引起試驗人員的重視。

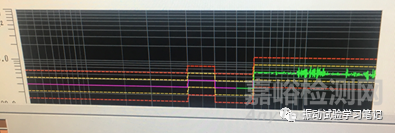

例1：正弦掃頻試驗控制曲線高頻處有毛刺。

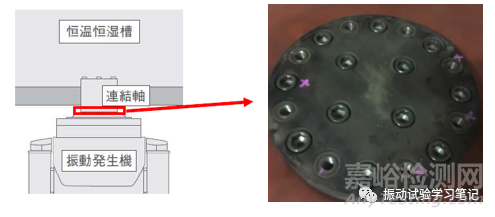

原因：三綜合中振動臺和恒溫恒濕槽的連接隔熱板上的內螺母（照片中朱紅色打叉處）有松動。該隔熱板已經使用20余年，找到原因花費4小時。

例2：沖擊試驗半正弦波中有毛刺。

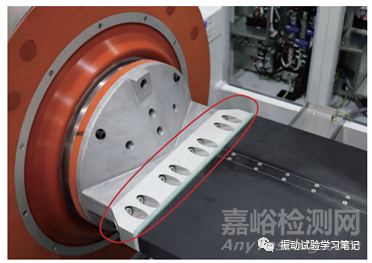

原因：牛頭和水平滑臺連接處有一個螺釘沒有擰緊，找到原因花費2小時。

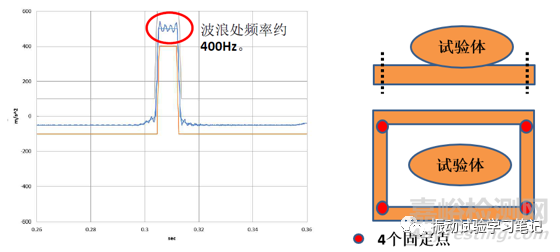

例3：沖擊試驗梯形波中有波浪。

原因：夾具中間無固定，在沖擊試驗中，由于慣性帶著試驗體一起上下來回振動、產生共振。夾具為平板，理論公式計算得到共振頻率約380Hz。找到原因花費一天，向客戶說明，建議客戶在夾具中心加入一個固定點，得到理解。增加固定點后，試驗圖像中波浪消失。

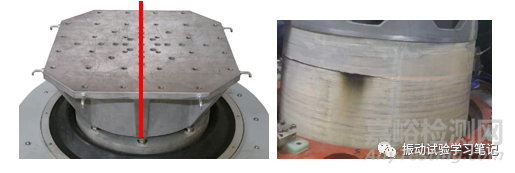

例4：動圈燒毀。

原因：垂直擴張臺固定不均一，兩人固定，一人途中去辦其他事情，左邊一半沒有固定好，有松動。另一人以為固定好，開始試驗，長時間試驗中，動圈燒毀。振動試驗機停機修理三個月。

結論：

  通過以上幾個實例，可以看出，螺釘固定不充分對振動試驗進程有一定的影響，所以，

1 適當選擇螺釘，孔深的2/3固定比較好。或者螺釘尺寸的1.5倍+固定處厚度，比如M10的螺釘，試驗體固定處板厚10mm的情況，建議使用螺釘M10×25。

2 螺釘不要太長也不要太短。太長，固定不良，有縫隙，螺釘斷裂等。太短，振動中試驗體脫落等。

3 定期清掃螺孔，是否有鐵屑等雜物，以免損傷臺面等。

4 螺釘固定結束后，最后在確認一下，必要的話用筆做下記號。

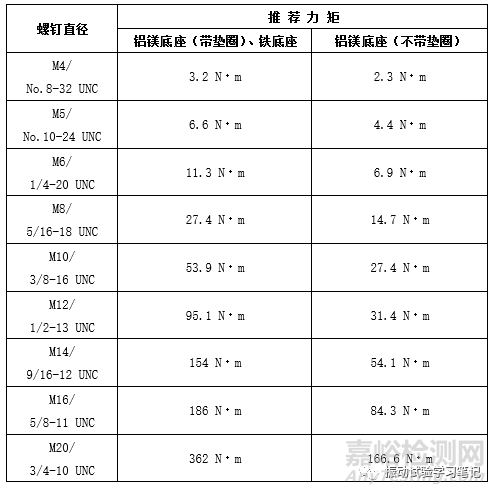

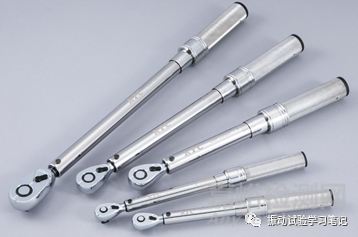

5 針對不同的螺釘，使用力矩扳手進行固定。下表為某公司推薦固定力矩表，僅供參考。
