我們都知道基于導管的手術操作需要將導管引導至目標區域，以進行治療或獲得組織樣本進行診斷。然而，由于解剖結構和人體軟組織與導管間的作用，術者通常需要反復多次將導管推入、回撤以改變方向，此時如操縱導管進行彎曲可對導管的運動軌跡進行有限的控制，以使其盡快和正確的到達目標位置。

第一代可調彎導管，由不同金屬互相銜接組成套管。這些形狀記憶合金（Shape memory alloy, SMA）金屬沿導管長度方向銜接，相鄰金屬鏈接之間的間隙較小（通常為1mm），以防止短路，SMA連線通過頭端不銹鋼環連接整體。當執行器驅動時，整個導管可在不連續的位置局部彎曲。如下圖，由于直段導電，因此每個彎段都需要連接一個SMA執行器，整個驅動完成產生彎段后，系統將無法恢復為直段。（此第一代導管為中空系統，多用于輸送OCT等診斷工具~）

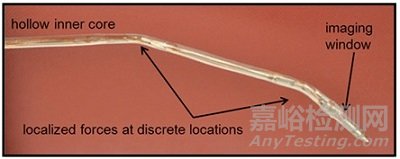

圖1 第一代可調彎導管

由于一代金屬導管僅可單側彎曲，以及彎曲后無法回直的局限性，對導管頭端作用力的可調彎導管應運而生。其中最常見的是拉線型，手柄連接不同材質的拉線，機械或其他力使得導管頭端產生彎曲，松開后遠端通過自然回彈恢復到原始形狀。幾乎目前市場可使用的所有可調彎導管均為此設計，并具有一定程度的操縱性。拉線導管的結構相對簡單，可輕松進行遠程操控，不過問題是結構相對笨重，尺寸受限無法過小，此外，拉線本身與引導通道之間的摩擦，以及間隙的存在可能使得導管難以控制，尤其是在反復操作后。

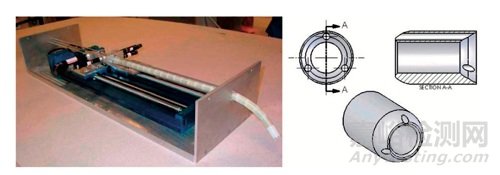

圖2 典型的拉線可調彎導管及手柄設計（Bard Stinger消融導管）

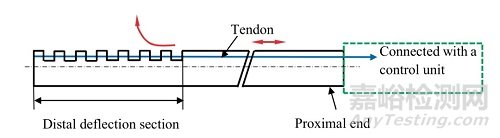

圖3 拉線型可調彎導管的結構示意圖（紅色箭頭指示為拉線，以及遠端部分的變形）（單根和多根拉線的結構同理~）

圖4 具有離散骨架設計的可調彎導管（右側為骨架的一部分）

按照專利和設計，研究者們對可調彎導管進行分類，可分為兩個大類：1）對頭端施加力（Force generation in tip）；2）力傳導至頭端（Force transmission to tip）。其中施力組可分為 a）電動；b）熱效應 和c）磁動，等等，傳力組又可細分為：a）液壓腔室傳導的力，和b）機械連線傳導的力。當然每個類別又可細分為多個子類別，不同類別導管在定位能力、應用范圍和安全性，以及小型化潛力方面都存在不同。（當然還有各種不同彎型的導管分類，以及平面和空間導管，等等）

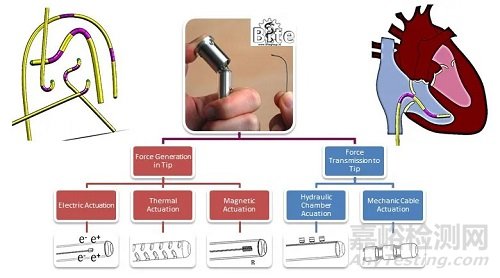

圖5 可調彎導管的作用機理分類

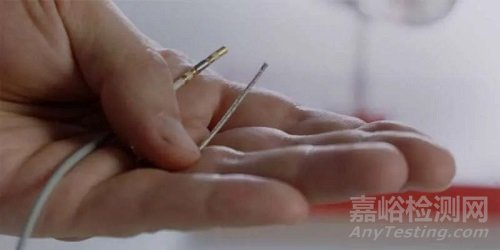

圖6 2018年報道開發的世界上最小的磁導航導管，對比左側的常規拉線導管（來自蘇黎世聯邦理工學院研究團隊）（這里大家有沒想起一陣曾經很火的各類磁、磁電導航公司~）

此處，如果大家關注電生理領域就會發現，可調彎的技術進步也主要集中在這個領域（或者說所有導管和鞘管的技術進步~）。由于標測和消融技術需要多年的艱苦學習和掌握，并且安全有效的消融操作仍在不斷探討中，機器人導航技術在EP領域早已有之。10多年前的商業模式由于更具挑戰性，技術也不太成熟，所以電生理領域的許多機器人公司沒有走到今天，而隨著技術的不斷進步，機器人導航，尤其遠程操控仍在不斷地進展，研發腳步未曾停止，希望一直都在。（甚至專門成立了一個Society of Cardiac Robotic Navigation, SCRN，去年11月份剛開完第五屆國際年會~）

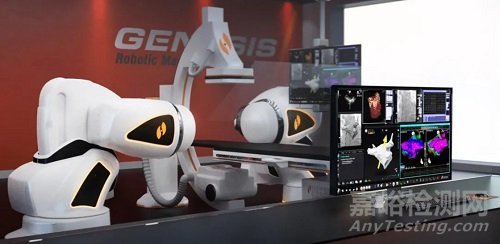

圖7 Stereotaxis RMN系統（RMN，Remote magnetic navigation）

美國Intermountain Medical Center的J.Peter Weiss教授等2016年的報道中，入選了單中心627例房顫消融患者，其中接受手動導管消融的312名，RMN組315名，持續性/長期持續性房顫患者分別占兩組的46.5%和42.2%，隨訪3年發現兩組死亡、心衰再次住院、卒中、短暫性腦缺血發作TIA、房撲/房顫復發率相似，而RMN組的透視時間顯著降低（8.47±0.45 vs 9.63±4.06 min, p＜0.0001）。

圖8 兩組無事件生存率的比較（隨訪1年的房顫/房撲復發率兩組分別為：手動組36.8% vs RMN組 38.6%）

當然磁導航的問題不僅于此，大型設備的占地面積，以及磁滯現象的出現，都會影響磁導航的運用。軟材料導管，另一方面，則并未被市場淘汰，除了前面提到的第一代形狀記憶金屬外，因其材料可達到導管的小型化，并能夠產生很大的力和相對很小的位移（部分情況下是個優點），因此也可在某些情況下作為內置導管使用，并可適配機器人操作系統。

圖9 SMA可調彎導管的現代結構

還有一種更為小眾的使導管彎曲的方式則是，使用互相嵌入的同心管（采用超彈性鎳鈦合金材料套疊的三個或更多的管子），由于這組管材具有相同的剛度，因此它們的形狀將由最終的曲率決定。操縱時，通過調整這些不同大小直徑同心管間彼此的平移和旋轉位置，可產生曲率和長度的不同變化。

引用文獻：

1.     J. Peter Weiss, Heidi T. May, Tamil L. Bair, et al. A comparison of remote magnetic irrigated tip ablation versus manual catheter irrigated tip catheter ablation with and without force sensing feedback. J Cardiovasc Electrophysiol, Vol. 27, pp. S5-S10, March 2016.

2.     Stereotaxis. http://www.roboticarrhythmiacare.com/?radius=9999.

3.     Awaz Ali, Dick H. Plettemnurg, Paul Breedveld. Steerable catheters in cardiology: classifying steerability and assessing future challenges. IEEE Transactions on Biomedical Engineering, vol. 63, no. 4, pp. 679-693, April 2016, doi: 10.1109/TBME.2016.2525785.
