從馬氏體亞結構、析出相、固溶元素以及位錯密度等方面探究了某超臨界機組蒸汽管道用P91鋼服役8.8萬小時后其強度下降的原因。結果表明：服役后P91鋼中M23C6型碳化物的平均粒徑由78.0nm增加到190.6nm，同時析出了平均粒徑為393.2nm的Laves相，M23C6型碳化物的粗化使得析出相對屈服強度的貢獻值下降了38.7%，Laves相的析出對屈服強度的貢獻很??；M23C6型碳化物的Ostwald熟化與粗大Laves相的析出消耗了基體中的碳、鉻、鉬、硅元素，降低了固溶強化效果；服役后P91鋼中馬氏體板條塊尺寸與板條寬度增大，對該鋼屈服強度降低有一定貢獻；服役P91鋼中的位錯密度為6.4×1013m-2，低于未服役P91鋼的(9.7×1013m-2)，位錯對基體的強化效果降低了18.8%；在所有因素的作用下，服役后P91鋼的屈服強度降低了27.0%。

1.試樣制備與試驗方法

試驗材料為某電廠提供的用于更換的未服役P91鋼管和在超臨界條件下長時間服役后的P91鋼管。采用維氏硬度計測鋼管的維氏硬度。按照GB/T 228.1-2010，沿鋼管軸向截取拉伸試樣，測3次取平均值。

在鋼管上截取金相試樣，經磨制、拋光，用FeCl3乙醇溶液腐蝕后，采用光學顯微鏡觀察顯微組織。將試樣磨制、拋光后，在高氯酸乙醇溶液中電解腐蝕，用場發射掃描電鏡(SEM)的二次電子(SE)探頭與能量選擇背散射電子(EsB)探頭對析出相形貌進行觀察，統計M23C6型碳化物與Laves相的體積分?jǐn)?shù)與尺寸。采用電解萃取法提取出P91鋼管中的析出相。采用能譜儀(EDS)分析析出相的化學成分。用透射電鏡(TEM)和電子背散射衍射(EBSD)技術觀察馬氏體亞結構。電解拋光去除試樣表面的殘余應力層，采用X射線衍射儀(XRD)分析鋼管的物相組成，利用衍射峰半高寬數據估算位錯密度。

2.試驗結果與討論

2.1力學性能

由表1可知，在超臨界條件下長期服役后P91鋼管的斷后伸長率增大，但硬度、屈服強度、抗拉強度比未服役鋼管的分別降低了18.2%、27.0%、16.9%。由此推測，再服役一段時間后該鋼管的硬度與強度可能會低于標準要求的下限值，因此服役鋼管存在安全隱患。

表1 服役與未服役P91鋼管的硬度與拉伸性能

2.2顯微組織

由圖1可知：未服役P91鋼管的組織為板條馬氏體，晶粒細小，少量彌散分布的細小析出相釘扎在原奧氏體晶界與馬氏體板條界處；這種組織形態保證了該鋼管在室溫與高溫下均具有優異的力學性能。經長時間高溫服役后，鋼管組織仍為板條馬氏體，但是大量粗大析出相呈鏈狀沿板條界處析出，使得部分馬氏體板條界更為清晰。

圖1 未服役與服役P91鋼管的顯微組織

2.3析出相與固溶元素

P91鋼經高溫時效后主要存在4類析出相，分別為M23C6[(Cr, Fe, Mo)23C6]型碳化物、Laves相[(Fe, Cr)2Mo]、MX相[(Nb, V)(C, N)]與Z-相[Cr(V, Nb)N]，其中Z-相只在650℃以上溫度長期時效才會析出，而P91鋼的服役溫度低于該溫度，因此不需要對該物相進行討論。

圖2 在同一視場使用SE和EsB探頭得到未服役和服役P91鋼管的SEM形貌

SEM中的SE探頭對表面形貌敏感，可觀察到材料中的所有析出相，且析出相均呈亮白色；EsB探頭對原子序數敏感，原子序數與基體相差較大的Laves相、MX相呈亮白色，原子序數與基體相似的M23C6型碳化物則呈灰色；P91鋼中MX相晶粒在25~50nm，而Laves相尺寸在幾百納米至1μm不等，尺寸差異明顯。由圖2可以看出：未服役P91鋼管中的析出相主要包括大量彌散分布的細小M23C6型碳化物與尺寸更小的MX相；經長時間高溫服役后M23C6型碳化物與MX相仍然存在，此外還析出了粗大的Laves相。與未服役P91鋼管相比，服役P91鋼管中M23C6型碳化物的尺寸增大，數量減少。析出相的種類也通過EDS譜進行了二次驗證，結果如圖3所示。

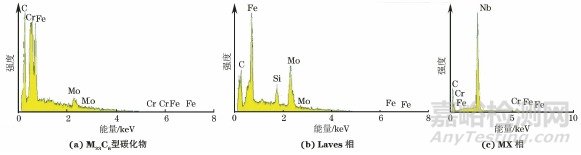

圖3 圖2中不同析出相粒子的EDS譜

10個視場中共有992個M23C6型碳化物粒子，73個Laves相粒子，統計得到：未服役P91鋼管中M23C6型碳化物的體積分?jǐn)?shù)為2.11%，平均粒徑為78.0nm；服役P91鋼管中M23C6型碳化物的體積分?jǐn)?shù)增至3.42%，平均粒徑增大至190.6nm，同時鋼管中還析出了體積分?jǐn)?shù)為0.83%、平均粒徑為393.2nm的Laves相。位錯通過鋼中相對粗大的析出相時采用繞過機制，根據Ashby-Orowan公式計算析出相對屈服強度的貢獻值σp，其表達式為：

經計算，P91鋼管服役后其M23C6型碳化物的粗化使得析出相對屈服強度的貢獻值下降了38.7%。Laves相含量少，尺寸較粗大，對屈服強度的貢獻值很小。

表2 統計EDS譜得到各析出相中不同元素的質量分?jǐn)?shù)

析出相的形成與粗化需要消耗固溶元素。由表2可以看出，M23C6型碳化物的主要合金元素為鐵、鉻和鉬，服役前后各元素在該相中的含量區別不大，說明碳化物類型未發生改變；Laves相的組成元素為鐵、鉬、硅。由于碳原子在α-Fe中的擴散速率較快，因此P91鋼中添加的鈮、釩等易與碳結合形成碳化物的元素可以延緩基體中過飽和的碳元素向M23C6型碳化物擴散，防止M23C6發生Ostwald熟化，此外也起到延緩鉬、鉻向碳化物中遷移的作用。但是在長期高溫服役環境中M23C6型碳化物的Ostwald熟化無法避免，同時粗大Laves相的析出也消耗了鉬、硅元素。P91鋼基體中的間隙固溶原子碳與置換固溶原子鉻、鉬、硅在服役過程中均存在消耗，這導致了固溶強化效果的降低，進而降低了P91鋼的屈服強度。

2.4馬氏體亞結構

未服役P91鋼管的組織為板條馬氏體。由圖4可以看出，與未服役鋼管相比，服役P91鋼管馬氏體亞結構中的部分板條塊由板條狀向等軸狀轉變，且板條塊尺寸有增大趨勢，同時部分板條邊界開始模糊，其形態由細長向不規則形狀轉變，且其寬度增大。長時間高溫服役后P91鋼中發生的馬氏體亞結構轉變是該鋼屈服強度降低的原因之一。

圖4 未服役和服役P91鋼管的EBSD形貌和TEM形貌

2.5位錯密度

采用Williamson-Hall方法，利用XRD譜中4個強度較高的衍射峰的半高寬來估算晶粒的微觀應變，計算公式為：

未服役與服役P91鋼管的XRD譜及其對應的δFWHMcos θ-4sin θ擬合曲線如圖5所示。由式(2)可知，擬合直線的斜率即為微觀應變。計算得到未服役與服役P91鋼管晶粒的微觀應變分別為0.125，0.100。

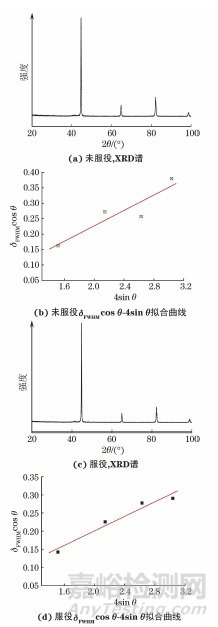

圖5 未服役與服役P91鋼管的XRD譜與δFWHMcos θ-4sin θ擬合曲線

位錯密度ρ與晶粒微觀應變之間的關系式為：

未服役與服役P91鋼管的平均晶粒尺寸分別為18.0，21.8μm。由式(3)計算得到，未服役和服役P91鋼管的位錯密度分別為9.7×1013，6.4×1013m-2。在超臨界條件下服役時，原子擴散速率的提高使得空位密度下降，在此過程中伴隨著異號位錯的相遇和抵消，因此位錯密度下降；同時發生的馬氏體板條的粗化與合并也會導致位錯密度的下降。通過經典的硬化公式計算P91鋼服役前后位錯強化對強度的貢獻值σd，計算公式為：

經計算，服役P91鋼管中位錯對基體的強化效果降低了18.8%。

3.結論

 1 、在超臨界條件下服役8.8萬h后P91鋼組織中M23C6型碳化物發生粗化，平均粒徑由78.0nm增加到190.6nm，同時析出了平均粒徑為393.2nm的Laves相；M23C6型碳化物的粗化使得析出相對屈服強度的貢獻值下降了38.7%，Laves相的析出對屈服強度的貢獻很?。辉陂L時間高溫服役過程中，M23C6型碳化物的Ostwald熟化與粗大Laves相的析出需要消耗基體中的碳、鉻、鉬、硅元素，從而降低了固溶元素對基體的強化效果。

2 、服役后P91鋼中馬氏體亞結構中的部分板條塊由板條狀向等軸狀轉變，且板條塊尺寸增大，同時部分板條邊界模糊，其形態由細長向不規則形狀轉變，且寬度增大，這些導致該鋼屈服強度的降低；服役P91鋼中的位錯密度為6.4×1013m-2，低于未服役P91鋼的(9.7×1013m-2)，位錯對基體的強化效果降低了18.8%。

3 、在馬氏體亞結構、析出相、固溶元素以及位錯密度等多種因素影響下，在超臨界條件下服役8.8萬h后P91鋼的屈服強度降低了27.0%。
