中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

引 言



隨著我國國民經(jīng)濟的發(fā)展，國家不斷加大對基礎(chǔ)設(shè)施建設(shè)的投入并加快其建設(shè)速度。在這一進程中，基礎(chǔ)設(shè)施的建設(shè)也帶動了系列行業(yè)的發(fā)展，促進了各類技術(shù)的不斷進步和提升。伴隨著基礎(chǔ)設(shè)施設(shè)計要求的提高，涂料面臨著新的要求，特別是在涂料的防腐蝕保護壽命、材料的涂裝性能、材料的季節(jié)通用性以及環(huán)境友好性等方面提出了新的課題。



本實驗通過對功能填料抗腐蝕機理的研究，篩選出適用于高性能抗腐蝕樹脂的功能填料,并通過復(fù)配尋求提高涂層抗腐蝕性能的填料體系，以制備適用于常用基材的環(huán)保型抗腐蝕底漆。



1、實驗部分



1.1原材料



丙烯酸樹脂：自制；滑石粉、磷酸鋅、三聚磷酸鋁、鱗片鋅鋁粉、緩蝕劑、鐵紅顏料、硅油、催干劑、HDI縮二脲固化劑、二甲苯、聚氨酯漆稀釋劑等均為市售工業(yè)品。



1.2主要實驗儀器



電子天平、砂磨、高速分散機、烘箱、測厚儀、耐鹽霧試驗箱、濕熱箱等。



1.3基礎(chǔ)配方



基礎(chǔ)配方見下表。

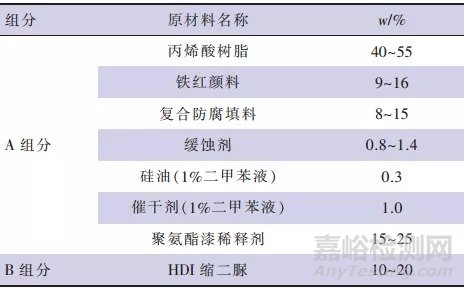

基礎(chǔ)配方



1.4制備方法



在干凈的砂磨筒內(nèi)，按照A組分配方加入丙烯酸樹脂、各顏填料以及適量的稀釋劑，充分攪拌后，經(jīng)砂磨機研磨至細度為25 μm，過濾下磨。然后加入助劑，低速分散至罐內(nèi)各原材料混合均勻，再用聚氨酯漆稀釋劑調(diào)節(jié)不揮發(fā)物含量至48%～52%，過濾、制得A組分。



1.5施工工藝



樣板基材為氧化處理后的鋁板和打磨過的鍍鋅馬口鐵板。其中馬口鐵板用于測試機械性能，其余性能測試使用鋁板。



噴涂樣板前，按實驗比例將A組分和B組分進行混合，充分攪拌，兌稀至合適的噴涂黏度，熟化10～20 min再使用。噴涂施工，23 ℃時適用期為6 h。噴涂完成后將樣板表干30 min，再放入120 ℃烘箱中1 h烘干，選取漆膜厚度為20～30μm的樣板，測各項性能。



2、結(jié)果與討論



2.1 防腐蝕功能填料的復(fù)配



本實驗研制的為無鉻無鎘型抗腐蝕底漆，因此避免選用含有鉻和鎘類重金屬的填料，涂層顏色由無毒顏料調(diào)制。涂料的防腐蝕填料篩選滑石粉、磷酸鋅、三聚磷酸鋁、鱗片型鋅鋁合金粉作為防腐蝕填料，使用4因素3水平正交試驗確定各填料的最優(yōu)添加量。

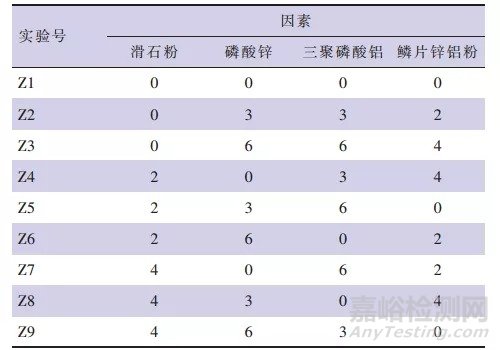

實驗設(shè)計表



實驗評價方法：



制得漆膜后，評估其防腐蝕綜合性能，包括耐油性、耐水性和耐鹽霧性。選擇最優(yōu)的實驗組，以尋求防腐蝕性最好的復(fù)配組合。



試驗結(jié)果表明，體系中加入鱗片狀鋅鋁粉雖然可以提高體系的防腐蝕性能，但是對涂膜的柔韌性有影響，同時對面漆的附著力降低明顯。磷酸鋅和三聚磷酸鋁的加入實驗組Z5各項性能較好，最優(yōu)配比為滑石粉2%，磷酸鋅3%，三聚磷酸鋁6%。



2.2有機緩蝕劑的選擇



本實驗篩選三種緩蝕劑，以質(zhì)量分數(shù)1%加入防腐蝕底漆中。將制得的抗腐蝕底漆噴涂于基材，充分干燥后測試其耐鹽霧性能和絲狀腐蝕，實驗結(jié)果見下表。



緩蝕劑對涂層防腐性能的影響

結(jié)果表明，加入緩蝕劑可以有效提高體系的耐鹽霧和絲狀腐蝕性能，加入緩蝕劑1的實驗組效果最好。



2.3底漆配方設(shè)計



底漆的配方設(shè)計采用正交試驗方法進行，實驗涉及5因素：樹脂、顏料、防腐填料、緩蝕劑、交聯(lián)劑（即B組分）；每個因素設(shè)計4水平。



正交試驗結(jié)果分析：



結(jié)果分析方法：按照正交實驗(Z1-Z16)制得的涂料由于具有不同的交聯(lián)密度、顏基比，因此各項基礎(chǔ)性能有很大差別，評估其各項機械性能（包括附著力、硬度、柔韌性、耐沖擊性）以及耐水性、耐油性、耐鹽霧性、絲狀腐蝕及與聚氨酯面漆配套情況，根據(jù)項目要求的技術(shù)指標要求進行評分，有不合格項即評定為不合格(×)，全部合格實驗組以耐介質(zhì)性和耐鹽霧性優(yōu)者為最優(yōu)實驗組,以優(yōu)、良、不合格(×)進行評分。經(jīng)過分析得出各因素對產(chǎn)物性能的影響規(guī)律及各因素最佳取值。



試驗結(jié)果分析：按評分規(guī)則對正交試驗的16組試驗進行性能測試及評分，結(jié)果表明，Z13實驗組結(jié)果最優(yōu)。



2.4綜合性能測試



通過上述研究結(jié)果，按照最佳原材料及其添加量制備環(huán)保型防腐蝕底漆，并進行綜合性能測試。綜合性能測試結(jié)果見下表。

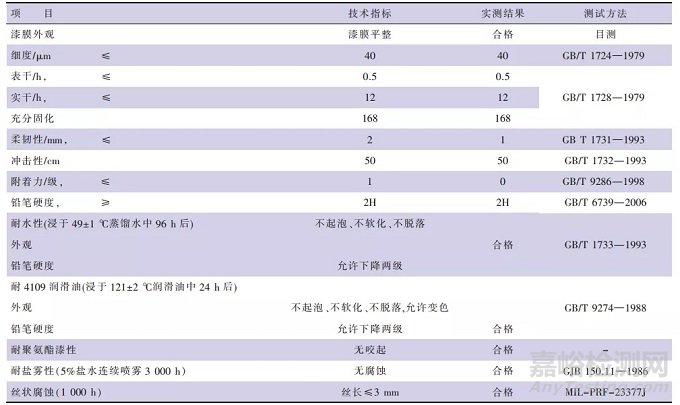

綜合性能測試結(jié)果



結(jié) 語



（1）本實驗制備的環(huán)保型抗腐蝕底漆，選用無鉻無鎘的無毒防腐顏填料，大幅度降低了生產(chǎn)和施工人員的接觸毒性，有效地改善了環(huán)境。不僅符合預(yù)期的研制目標，而且解決了環(huán)保問題；



（2）該底漆采用的防腐顏填料和新型緩蝕劑復(fù)配技術(shù)使底漆耐鹽霧性能提高50%以上，達到3000h。

本實驗通過對功能填料抗腐蝕機理的研究，篩選出適用于高性能抗腐蝕樹脂的功能填料,并通過復(fù)配尋求提高涂層抗腐蝕性能的填料體系，以制備適用于常用基材的環(huán)保型抗腐蝕底漆。
