自從19世紀第一臺電腦出現開始，科學家們對電子科技的改良便從未停歇過，短短的100多年間，便從原本整間房間大小的電腦，變成現在能一手掌握的智能手機，這其中，晶體管和數字集成電路的出現功不可沒。

立大功的小小小小兵：集成電路

究竟為什么我們可以將萬千資訊、各種龐大功能濃縮成一只小小的手機或是電腦呢？若是拆開各位的電腦或手機，一定可以看見有一塊黑黑方方的東西，這塊號稱電腦與手機的「大腦」，便是所謂的集成電路。

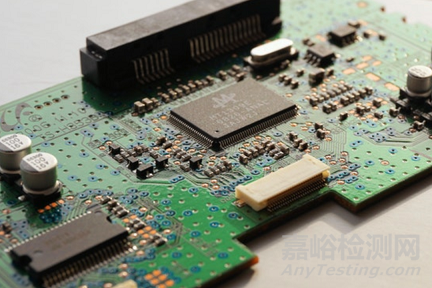

集成電路如細胞構造人體，是由許多小小的晶體管所組成的。圖／pexels

集成電路的構造就像細胞建構人體一樣，是由許多小小的晶體管所組成的，最大的好處即是能在小面積下裝入大量元件，具體到底有多大量呢？日前臺積電公布的3納米制程，每平方公厘就能裝載約2.5億個電晶體，也就是說，光是一個指尖大小的集成電路，便能裝入十幾億個晶體管。

其中，「場效晶體管」（field-effect transistor, FET）是現今集成電路中最常使用的核心元件之一，隨著技術的進步，它的尺寸也不斷縮小，使相同面積的電子芯片上能有更多晶體管和其他元件，并讓資訊科技更快速的發展。

場效晶體管的功能是「控制電流的開關與大小」，當我們透過訊號施加不同電壓在柵極（gate electrode，中上）時，就可以改變汲極（drain，右）與源極（source ，左）之間溝道（channel）的狀態，并進而改變電流。

那么一般科學家是如何讓晶體管越來越小呢？讓晶體管更迷你的重點就在于：讓汲極與源極之間的電流溝道（channel）變小。

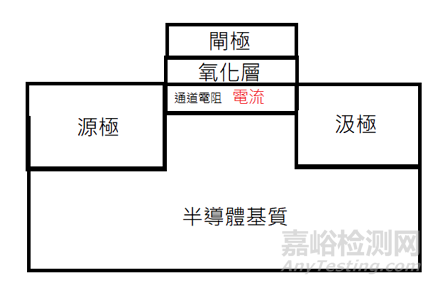

傳統場效晶體管示意圖。

開關失靈、耗電與漏電的技術挑戰

但隨著晶體管的尺寸越來越小，科學家在技術的研發上遇到了三大難題。

首先，傳統晶體管的通道是以硅作為原料，而「柵極」作為晶體管的「工作開關」，當它的尺寸越來越小時，控制溝道電位的能力也會下降，也就是說，晶體管作為開關的能力會喪失，就好比一個關不起來的水龍頭。

第二個困境，雖然尺寸變小，但科學家已經難以降低集成電路中所需要的工作電壓了，當工作電壓無法降低時，就會帶來比較高的功率消耗，產生不必要的耗電注1。

第三個問題，即使傳統場效晶體管已經關閉，當尺寸變小時，會更難完全阻擋電子在通道之間流動，并產生漏電流。在溝道變小的情況下，僅是源極與汲極之間的電場便能使電流通過，產生漏電流的問題。

尤其當電子產品的尺寸、臨界電壓都越來越小的情況下，漏電流將造成更嚴重、更明顯的影響！在晶體管未切換開、關狀態時的穩定狀態時，這些漏電流會順著周遭的電壓差亂跑，造成額外的能量消耗，產生不必要的耗電。

同時，這些能量消耗所產出的廢熱也會進一步的影響路徑附近晶體管的工作表現，影響其他晶體管的性能，并出現「過熱」的現象。

新興材料與穿隧式晶體管幫助突破瓶頸！

為了解決這三大難題，近期科學家研發出了新一代的晶體管—— ATLAS – TFET (atomically thin and layered semiconducting-channel tunnel-FET) 。

ATLAS – TFET是來自新興材料「平面材料過渡金屬硫?qū)倩衔铩?Transition metal dichalcogenide, TMD)與「穿隧式場效晶體管」(tunnel field-effect transistor, TFET)的結合，改善了過往晶體管因為小尺寸而帶來的各種缺點。

首先，相比傳統晶體管常用的硅、鍺或三、五族元素作為通道，ATLAS – TFET的溝道原料是平面材料過渡金屬硫?qū)倩衔铮矫娌牧线^渡金屬硫?qū)倩衔锟梢宰龅椒浅?、非常的薄，借此縮減晶體管通道的大小，滿足晶體管尺寸縮減的需求。最棒的是，已經有許多實驗證實，當科學家使用這種材料制作晶體管的電流溝道時，就算溝道變小、變短，柵極對于溝道的控制能力也不會因此而下降！

透過這種材料制作電流溝道，科學家終于解決了第一個問題。

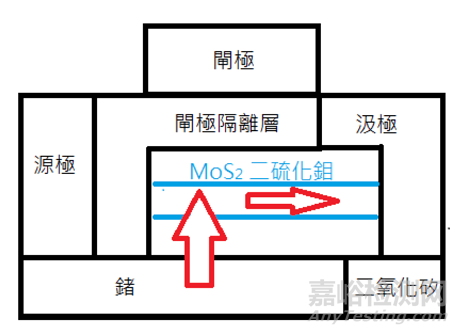

該晶體管用了極薄的兩層二硫化鉬作為溝道，電子流向由圖中紅箭頭所示，其導通機制為「帶對帶穿隧」(band-to-band-tunnelling, BTBT)，如此結構能在溝道縮短下保有良好表現。圖／作者重制自Sarkar et al, 2015

此外，研究也顯示，比起傳統場效晶體管，ATLAS – TFET的次臨界擺幅（subthreshold swing）注2縮減了許多，而隨著次臨界擺幅下降，ATLAS – TFET的工作電壓也會變小。

從數據上來看，現代常用的晶體管工作電壓為0.7 伏特，而ATLAS – TFET 的工作電壓可以縮小到0.1 伏特，由此可知，ATLAS – TFET 也完美的改善了第二個問題，讓晶體管的工作電壓變得更低，減少了不必要的功率消耗，避免多余的耗電。

此圖縱軸為次臨界擺幅，橫軸為汲極的電流。紅線為傳統場效晶體管的次臨界擺幅所能達到的下限。可看出新研究中制造的新型晶體管，次臨界擺幅的表現比傳統場效晶體管優秀，工作電壓的問題得以改善。圖／參考文獻 3

除了電流溝道的材料與眾不同，ATLAS – TFET 采用了「穿隧式場效晶體管」，在這種晶體管的結構中，來自源極的電子會借由「量子穿隧效應」直接穿隧至通道，并產生電流，也就是說，電流傳導的方式跟傳統場效晶體管完全不同，

綜觀以上三點，ATLAS – TFET 可以說取得充分的突破！雖說目前來看，該晶體管目前仍在實驗「晶體管本身」的性質，還很難馬上被應用在數字集成電路，大家可以想像雖然他的單一「細胞」表現很好，但是還不能很好的跟其他細胞或是組織結合在一起。

雖然ATLAS – TFET 距離實際應用還有一段距離，但它確實提供了充滿吸引力的研究方向，以期實現理想的工程目標，科學家也表示， ATLAS – TFET 若能跟現行的其他技術整合，我們可以期待未來相關電子元件的功能可以越來越強大！

注解：

集成電路所消耗功率，與集成電路中晶體管狀態切換的頻率與晶體管的工作電壓成正比。頻率更快相當于同一段時間內能做更多次操作，這樣才能在更短的時間完成更多事。而以相同頻率的基準比較，更高的工作電壓代表更高的功率消耗，因此抑制工作電壓大小可以非常有效的抑制功率消耗，也就是說，第二個問題導致了多余功率消耗的問題難以解決，最直接的影響就是會并產生有不必要的耗電。

工作電壓被臨界電壓（ threshold voltage ）、次臨界擺幅（ subthreshold swing ）所決定，因為傳統場效晶體管的臨界電壓與次臨界擺幅受到了限制，導致工作電壓幾乎無法再更低。其中，次臨界擺幅（subthreshold swing）的定義為當汲極電流增加十倍時，所需要增加的柵極電壓，是衡量晶體管開、關狀態相互轉換的速率的一項重要性能指標。
