近幾年，黑磷作為一種新型的非金屬半導體納米材料引起了廣泛關注。其具有可調帶隙、高載流子遷移率和顯著的面內各向異性等優異的電子和光學特性。這些特性使其廣泛應用于太陽能電池、光催化和場效應晶體管等領域。此外，由于黑磷在一定的條件下可降解為無生物毒性的磷酸鹽，對細胞及活體表現出較低的細胞毒性及良好的生物兼容性，使得其在納米醫學領域也具有潛在的研究?jī)r(jià)值。然而，目前黑磷在生物醫學應用的報道多集中在癌癥治療方面，如光熱力學治療、光動力學治療或其它聯合治療等，其在生物傳感和生物成像等醫療診斷方面的報道較少。因?yàn)?，黑磷具有厚度相關的光致發光性能，即小尺寸的黑磷才具有發光性質。



1.    黑磷概述



黑磷（Black phosphorus）是一種非金屬的層狀半導體，并且在磷元素的同素異形體中是最穩定的。黑磷是通過弱的范德華力由褶皺的磷層堆疊而成，其可以通過剝離形成單層和多層的二維（2D）納米片。黑磷的原子結構如圖1所示，在磷單層內，每個磷原子與相鄰的三個磷原子通過共價鍵相連形成褶皺的磷層結構，磷層面與面之間通過范德華作用力緊密結合一起。與其他2D納米材料相比，納米級的黑磷具有褶皺結構及其沿Z字形方向的雙層結構，其褶皺的結構使黑磷具有更高的比表面積。并且黑磷具有可調諧和厚度相關的帶隙，與石墨烯的零帶隙和二硫化物（TMD）的大帶隙（1 - 2.0 eV）形成對比，黑磷的帶隙與其厚度相關，可通過控制黑磷的厚度使其帶隙從 0.3 eV 到 2.0 eV 進行調整，其可調帶隙表明了黑磷在紫外線和整個可見光區域的廣泛吸收。除此之外，黑磷納米片還具有良好的載流子遷移率（103 cm2·V−1s−1），因此黑磷被認為在電子和光電器件方面具有潛大的應用。黑磷優異的電子和光學性能，包括可調諧帶隙，高載流子遷移率和寬光吸收使材料在許多應用中具有潛力，包括太陽能電池，光催化，晶體效應晶體管，和光學傳感器。此外，它的低細胞毒性和光學特性使其能夠用于癌癥治療和生物傳感器。

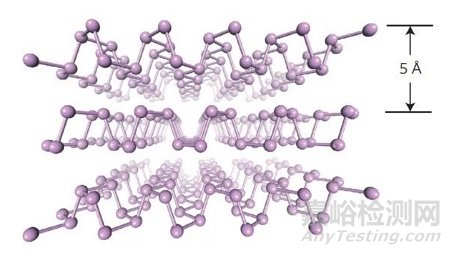

▲圖1. 黑磷的原子結構示意圖



除了對 2D 結構黑磷納米片的研究，最近，黑磷的另一種零維結構納米材料即黑磷量子點（Black phosphorus quantum dots，BPQDs）通過化學方法成功合成并引起關注。2015 年，Zhang 和同事首次實現了 BPQDs 制備的突破。他們使用了一種簡便的液相超聲技術來生產 BPQDs，Zhang 和同事成功制備了大小均一及分散性較好的 BPQDs。最近幾年，BPQDs 引起人們的廣泛研究。人們又發現了 BPQDs 的發光、成像和光熱轉換性能。迄今為止，BPQDs 的許多重要應用已經陸續探索，這些應用涉及廣泛的生物領域，特別是熒光傳感，生物成像和癌癥治療領域。

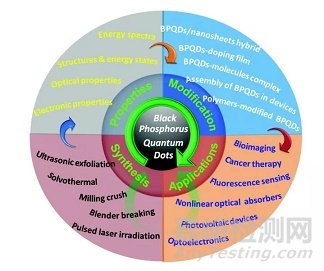

▲圖2. BPQDs 的合成、性質、功能化修飾和應用的示意圖



2.    黑磷量子點的光學性質



Castellanos 等人在 2014 年發現黑磷具有層數依賴的發光性質，黑磷隨著層數的減小在熒光光譜上出現發射峰的現象，即黑磷在小尺寸下才表現出發光性能。隨后，Ge 等人發現 BPQDs 在藍紫色波長區域具有強烈且穩定的熒光發射。如圖3為 BPQDs 不同波長激發下的發射光譜圖，隨著激發波長逐漸增大，熒光峰的強度增加。此外也證明了 BPQDs 的熒光穩定性，并且熒光量子產率為11.92％。這歸因于從最低未占分子軌道（LUMO）到最高占據分子軌道（HOMO）和低于 HOMO（H-1，H-2）的占據分子軌道的電子躍遷。









▲圖3. BPQDs 的熒光發射光譜圖（300、320、340 和 360nm 的不同波長激發）



BPQDs 不同于常規量子點，其光學特性具有異常尺寸依賴性。Niu 等人通過時間密度泛函理論計算研究了 BPQDs 的尺寸依賴電子，光學吸收和發射特性。電子間隙和吸收間隙都遵循與 BPQDs 的直徑成反比的規律，與量子限制效應一致。相反，發射間隙在 0.8-1.8 nm 的范圍內表現出異常的尺寸依賴性，隨著尺寸的增加其發生藍移。實際上，異常是由激發態弛豫引起的結構變形引起的，并且導致在小 BPQDs 中發生巨大的斯托克斯位移。然而，斯托克斯的轉變最終衰減到接近零，這表明 BPQDs 是良好的光學材料。



科學家們還從 BPQDs 的固有點缺陷和氧化反應兩個方面對其光吸收耐受性進行了探究。各種固有的結構缺陷和氧化在制備 BPQDs 時幾乎是不可避免的，它們?nèi)绾斡绊戨娮雍凸鈱W(xué)性質仍不清楚。在這里，作者通過采用時間密度泛函理論，揭示了 BPQDs 中有兩種類型的光吸收，用于點缺陷和氧化。一個緊密的結構-吸收關系被揭開：只要缺陷 P 原子的配位數（CN）為 3，BPQDs 就是耐缺陷的并且顯示出優異的光吸收。相反，具有 CN≠3 的不飽和或過飽和 P 原子產生-間隙狀態（IGS）并完全淬滅光學吸收。作者進一步提出了通過充分的氫鈍化來消除 IGS 并修復有缺陷的 BPQDs的光吸收的有效方法（圖4），缺陷光學容差使 BPQDs 成為電子和光電應用的潛在的材料。

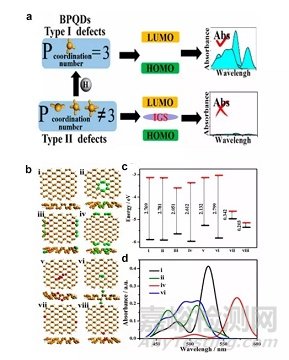

▲圖4.（a）BPQDs 兩種類型吸收示意圖；（b）原始和有缺陷的 BPQDs 的優化基態結構的頂視圖和側視圖；（c）原始和有缺陷的 BPQDs 的電子缺口。（d）原始和有缺陷的 BPQDs的吸收光譜



BPQDs 熒光的發現開啟了人們對 BPQDs 熒光性質的探索。Lee 等人又證實了 BPQDs 的熒光發射依賴于激發波長，其中 BPQDs 發射的熒光具有多種顏色（藍色，綠色）。如圖5所示，他們記錄了 BPQDs 在 290 至 450 nm 范圍激發下的熒光光譜。強發射峰位于 394 至 516 nm，最大量子產率為 7.2％。Gu等人利用溶劑熱方法合成了具有 8.4％的量子產率的 BPQDs，其熒光呈現綠色，并且 BPQDs 具有高光穩定性和 pH 抗性。BPQDs 在 350 nm 附近具有吸收峰，并且隨著激發波長的增加，發射峰從 491 nm 紅移至 521nm。BPQDs 熒光特性可能源于 BPQDs 的多分散性，這與其他基于 2D 層狀納米材料（石墨烯，二硫化鉬）量子點一致。

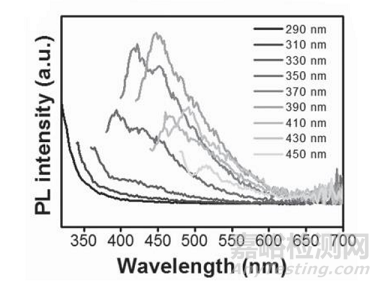

▲圖5. BPQDs 在 290-450 nm 激發范圍內的熒光光譜圖



除了 BPQDs 的熒光性質，BPQD 的其他光學性質引起人們的注意。Sun 等人，發現合成超小型 BPQDs 具有優異的近紅外光熱性能。如圖6所示，BPQDs 具有廣泛的吸收帶，跨越紫外到近紅外區域，類似于其他二維層狀材料（氧化石墨烯，二硫化鉬）。根據 Lambert-Beer 定律（A/L = aC，其中 a 是消光系數），觀察到 A/L 對濃度（C）的依賴性的線性趨勢，808 nm 處的消光系數為14.8 L·g−1·cm−1, BPQDs 的較大消光系數可以快速有效地將 NIR 光轉換為熱能。這也反映了 BPQDs 是較好的光熱材料，表明了 BPQDs 在 PTT 領域具有較大的應用前景。

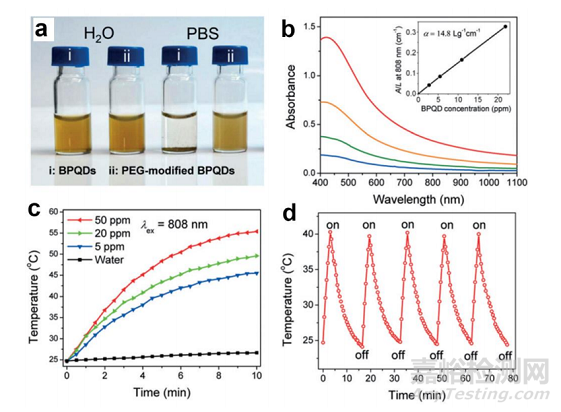

▲圖6.（a）分散在水或 PBS 溶液中的 BPQDs；（b）BPQDs-PEG 的吸光度光譜圖；（c）BPQDs 的光熱加熱曲線圖（808 nm 激發 1.0 W/cm2）；（d）BPQDs-PEG 的熱循環圖



Li 等人研究了 BPQDs 的光動力效應，并通過電子自旋共振（ESR）光譜和1O2 探針檢測了 1O2 的產生。如圖7所證實了 BPQDs 產生了活性氧（ROS）。具體過程如下：他們使用 2, 2, 6, 6-四甲基哌啶（TEMP）作為 1O2 捕獲劑。在 ESR光譜中觀察到由 1O2 產生的特征信號，揭示了 1O2 的產生。并且使用自由基捕獲劑（5, 5-二甲基-1-吡咯啉 N-氧化物）來排除其他 ROS。因此檢測到的 ROS 是從 BPQDs 生成的。另外，他們又使用了檢測 1O2 的探針 1, 3-二苯基異呋喃（DPBF）

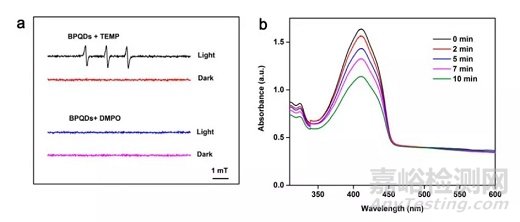

▲圖7.（a）BPQD-PEG 在不同條件下的 ESR 光譜；（b）625 nm 激光照射探針不同時間的 DPBF 的紫外吸收光譜圖（80 mW/cm2）來檢測 1O2 的產生，1O2 可以與 DPBF 反應并且導致 410 nm 處的吸收強度降低。隨著 625 nm 光照射時間的增加，DPBF 的吸收強度在 410 nm 處持續下降，這意味著光照下 BPQDs 產生了 1O2，也證實了 BPQDs 可作為 PDT 的良好光敏劑。



3.    黑磷量子點的制備方法

目前 BPQDs 的制備方法不同于常規量子點發展成熟，自從 2015 年，Zhang課題組首次制備了 BPQDs，引起了科研人員對 BPQDs 制備方法研究的熱潮。目前制備 BPQDs 的方法有液體剝離法、溶劑熱合成法、電化學剝離法、脈沖激光照射法等。其中液相剝離方法應用比較廣泛，下面對上述已報道BPQDs 的合成方法進行簡要的介紹。超聲波剝離法是一種基于溶液的簡便方法（例如溶液中的超聲波剝離），并且超聲波剝離法對于制備新興的 BPQDs 很受歡迎。Zhang 等人,首先通過液相超聲波剝離來合成 BPQDs。具體方法是將塊狀黑磷在研缽中研磨并且和 N-甲基吡咯烷酮（NMP）混合。將混合物在冰浴中超聲處理（200 W）3h，然后將超聲的混合物離心（7000 rpm，20 min）并收集上清液，最后將上述上清液離心（12000 rpm，20 min）收集 BPQDs。如圖8即為 BPQDs 的形貌表征圖，表明了獲得的 BPQD 具有 4.9 ± 1.6 nm 的橫向尺寸和 1.9 ± 0.9 nm 的厚度。通常情況下，液體剝離可以用于分離 2D 層狀材料并制備量子點。當該方法可用于制備石墨烯和二硫化鉬的量子點，但是它通常具有寬的尺寸分布和相對低的產率。因此，科研人員將研磨和超聲波處理工藝結合起來，在液相中通過離心去除大塊黑磷晶體，從而提高 BPQDs 的產率及均一性。

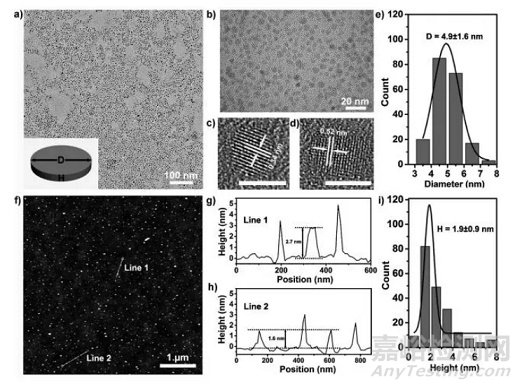

▲圖8. BPQDs 的形貌表征圖。（a）BPQDs 的 TEM 圖像；（b）BPQDs 的高倍 TEM 圖像；（c，d）具有不同晶格條紋的 BPQD 的 HRTEM 圖像；（e） BPQDs 的 TEM 粒徑統計分析圖像；（f）BPQDs 的 AFM 圖像；（g，h）沿中的白線的 BPQDs 高度剖面圖；（i） BPQDs 的高度統計分析圖



自從 BPQDs 的制備方法被報道后，更多的研究人員致力于研究黑磷量子點的合成方法并對其合成方法進行改善。Sun 等人采用探頭超聲和冰浴超聲處理結合策略，以黑磷粉末為原材料，NMP 為溶劑來制備 BPQDs。首先通過探頭將塊狀黑磷超聲處理成黑磷納米片，然后將冰浴超聲處理成 BPQD，用此方法所合成了較小的 BPQDs，其顆粒的橫向尺寸約為 2.6 nm，厚度約 1.5 nm。探頭超聲和水浴超聲處理方法通常用于剝離 2D 層狀材料。與探頭超聲相比，水浴超聲可以將大量的黑磷分解成更小的顆粒；但是，單獨使用水浴超聲可能會導致不均一的納米片。該探頭超聲和水浴超聲的組合有利于將大塊黑磷晶體剝離成超小型BPQDs。



本著簡便、快速和有效合成 BPQDs 的目的，朱等人使用家用廚房攪拌機超快速完成了 BPQDs 的制備。圖9即為使用廚房攪拌器快速合成 BPQDs 的示意圖。在分解過程中，將 30 mg 的塊狀黑磷分散在體積為 300 mL 二甲基亞砜（DMSO）中并用家用廚房攪拌器處理。當攪拌器工作過程中，較大轉速可以破壞黑磷晶體的層間范德華力，然后分解黑磷晶體層。當黑磷晶體在高速湍流下剝離和分解時，分散體的顏色變?yōu)樽厣?，最終形成 BPQDs 分散體。40 min 后，收集上清液，然后離心（13500 rpm, 30 min）收集 BPQDs，在收集前并用異丙醇（IPA）進一步洗滌兩次以除去溶劑殘余物。最后，將收集的 BPQDs 重新分散在 IPA 中進行表征，結果表明所制備的 BPQD 的尺寸約為 2.25 nm，其厚度 0.58 至 1.45 nm。BPQDs 的超小尺寸和良好的結晶結構表明了使用廚房攪拌機制備 BPQDs 的可行性。與其他方法相比，使用廚房攪拌器制備 BPQDs 的方法具有簡便、快速和產率高的特點。

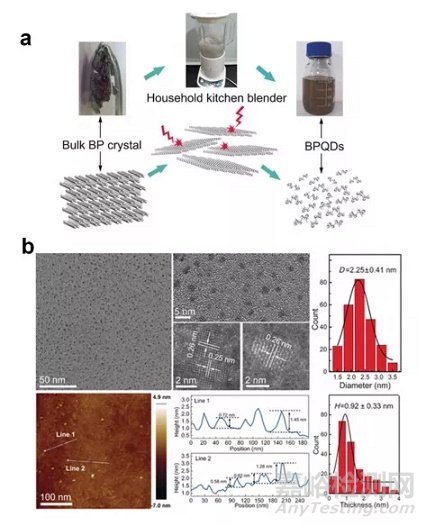

▲圖9.（a）家用廚房攪拌機制備 BPQDs 的示意圖;（b）BPQDs 的表征圖



2016 年，Zhang 課題組使用另一種溶劑熱合成方法成功制備了 BPQDs。圖10即為在 NMP 中使用溶劑熱法制備 BPQDs 的示意圖。首先將塊狀黑磷研磨成黑磷粉末加入含有 NMP 溶液的瓶中，然后將 20 mL 黑磷 NMP 溶液，180 mLNMP 和 200 mg NaOH 加入燒瓶，并在在 N2 保護下 140 ℃劇烈攪拌反應 6 h。最后，將所得反應液離心（7000 rpm, 20 min）取上清液。淺黃色上清液即是含有BPQDs 的 NMP 溶液，結果顯示所制備的 BPQDs 的橫向大小約為 2.1 nm。2017年，Gu 等人在典型合成 BPQDs 方法的基礎上使用溶劑熱合成法制備了BPQDs。他們先將黑磷晶體分散在 NMP 中在超聲波（360 W）下作為納米片進行剝離。然后將上述分散體在 N2 保護下 140 ℃劇烈攪拌反應 12 h。在此過程中，溶液逐漸變?yōu)榈S色也意味著 BPQDs 的形成。其方法制備的 BPQDs 尺寸約為 1.71 nm，這比之前報道制備 BPQDs 的方法所制備的 BPQDs 要小，在溶劑熱合成方法中，NaOH 飽和的 NMP 溶液可以改善黑磷納米片和 QD 的穩定性。

▲圖10.（a）溶劑熱合成法制備 BPQD 的示意圖；（b）BPQDs 的表征圖



與機械和液相剝離技術相比，溶劑熱處理易于控制，可大規模生產超小型BPQDs。除了液相剝離法和溶劑熱法制備 BPQDs，電化學剝離法也被報道用于制備BPQDs。Pumera 課題組首次使用基于溶液的電化學剝離法制備 BPQDs。他們首先合成了較大的黑磷晶體，然后在兩個鉑電極之間施加 10 V 的恒定電位進行剝離和縮小顆粒的尺寸。如圖11，雙極電極可以在黑磷微粒的相對端產生相反的電位，導致黑磷微粒分解成納米顆粒。電化學剝離方法制備的顆粒雖然不如其他方法制備的尺寸小，然而，它是制備 BPQDs 的一種可行的方法。我們可以在超聲波剝離之前用化學剝離處理，兩種不同的剝離方法的組合可以顯著提高BPQDs 在溶液中的制備效率。

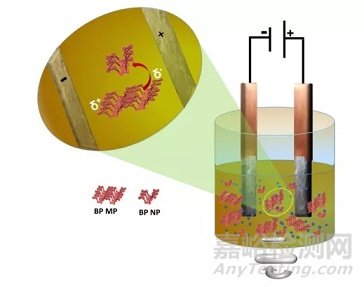

▲圖11. 電化學剝離法制備 BPQDs 的示意圖



Ge 等人報道了通過脈沖激光燒蝕在乙醚中獲得大量的黑磷納米顆粒。他們使用 1064 nm Nd：YAG 脈沖激光器在乙醚中制備 BPQDs，重復頻率為 5 Hz，能量為 30 mJ 脈沖，脈沖寬度為 6 ns。將塊狀黑磷溶于乙醚置于容器底部，脈沖激光用于消融黑磷 20 min 以獲得平均尺寸為 7 nm 為的 BPQDs。之后，Ren 等人又通過脈沖激光燒蝕方法在異丙醚溶劑中成功合成了平均尺寸為 6 nm 的BPQDs。



4.    黑磷量子點的生物應用

由于 BPQDs 具有優異的熒光性質，使得 BPQDs 在生物成像及傳感領域具有廣闊的應用前景。2016 年，Lee 等人發現 BPQDs 具有熒光發射性質并可用于HeLa 細胞成像，如圖12所示，BPQDs 具有良好的熒光信號，在紫外和可見光激發下觀察細胞內具有藍色和綠色熒光。與其他量子點相比，BPQDs 具有生物相容性，并且可以在幾乎沒有細胞毒性的身體系統中自發降解，同時具有用于潛在生物探針應用的熒光發射。Lee 等人在氯仿中制備了具有穩定藍色發光的 BPQDs，并比較了 BPQDs 在不同有機溶劑中的發光性能，但是作者未發現BPQDs 在 NMP 中的發光性能，作者最終將獲得的 BPQDs 進行簡單的功能化后成功用于細胞成像。

▲圖12. BPQDs 的細胞成像圖。（a，d）明場圖；（b，e）熒光圖；（c，f）合并圖像



BPQDs 的發光性能及細胞成像也推動了其在生物傳感的應用。Gu 等人通過超聲和溶劑熱法結合成功制備了具有綠色熒光發射的 BPQDs。利用 BPQDs的熒光性質構建了一個用于硫醇檢測的熒光生物傳感系統并且該傳感器可以評估乙酰膽堿酶的活性。如圖13a所示，5, 5-二硫代-（2-硝基苯甲酸）（DTNB）可與硫醇基團反應生成 2-硝基-5-硫代苯甲酸根陰離子（TNB）。TNB 紫外吸收與 BPQDs 的激發光譜顯示出相當大的光譜重疊，并導致 BPQDs 的熒光猝滅。利用 BPQDs 和 DTNB 構建基于內濾效應（IFE）的熒光傳感器，用于檢測含巰基的分子。因此，基于熒光 BPQDs 和 TNB 之間的 IFE 可以評估乙酰膽堿酯酶（AchE）的活性。同時，他們又使用 BPQDs 作為熒光探針開發了用于檢測 Hg2+的熒光傳感器。圖 13b 即為 BPQDs 傳感器的機理示意圖，由于 BPQDs 的激發光譜與四苯基卟啉四磺酸（TPPS）的吸收光譜之間的重疊，這個傳感是基于TPPS 和 BPQDs 之間的 IFE，BPQDs 的熒光通過 IFE 被 TPPS 淬滅。由于 Hg2+可以加速 Mn2+與 TPPS 的配位，Mn2+ -TPPS 復合物導致 TPPS 的吸收強度降低，BPQDs 的藍綠色（523 nm）熒光恢復，TPPS 的紅色（649 nm）熒光減少。實驗結果表明 BPQDs 傳感器顯示出對 Hg2+的良好線性響應，范圍為 1 至 60 nM，檢測限為 0.39 nM。

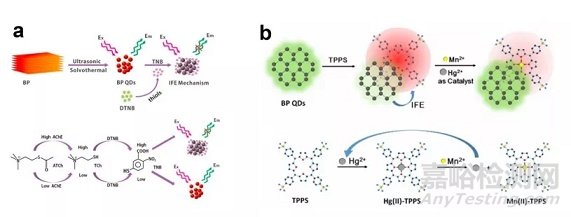

▲圖13. （a）基于 IFE 機理 BPQDs 的硫醇/AchE 活性檢測示意圖；（b）BPQDs 熒光傳感器用于檢測 Hg2+的示意圖



我們已經在 BPQDs 光學性質部分證實了 BPQDs 具有優異的光熱性質，即在紅外區域具有較大的消光系數，可以有效的將光轉換成熱能。因此 BPQDs 是用于 PTT 良好材料，由于 BPQDs 優異的光熱性質，引起人們使用 BPQDs 對其 PTT的研究。Zhang 課題組在發現 BPQDs 作為光熱劑的潛力材料后，并探索了使用808 nm 激發的 BPQDs-PEG 在膠質瘤細胞（C6）和乳腺癌細胞（MCF-7）中的光熱效應。細胞與 BPQDs 孵育 4 h 后，用 808 nm 激光（1.0 W/cm2）照射 C6 和MCF-7 細胞。持續 10 min 觀察到這些細胞的 BPQDs 光熱效應依賴于 BPQDs 的濃度。通過鈣黃綠素（AM：具有綠色熒光的活細胞）和碘化丙啶（PI：具有紅色熒光的死細胞）來區分活細胞和死細胞。在近紅外（NIR）激光照射下用 50 ppmBPQDs 孵育后幾乎所有細胞都被殺死。在沒有 BPQDs 孵育的情況下，細胞暴露于 NIR 激光不會抑制細胞活力。由于標準的甲基噻唑基四唑（MTT）測定顯示對用 20 至 200 ppm 的 BPQDs 孵育的癌細胞具有超低毒性，因此增強的癌細胞死亡可歸因于 BPQDs 的高光熱效率。BPQDs 的 NIR 光激發導致顯著的細胞死亡，進一步表明 BPQDs 在癌癥治療中的潛在用途。

▲圖14. BPQDs-PEG 的體內光熱療圖。（a）4T1 腫瘤小鼠的熱像圖；（b）4T1 腫瘤的小鼠的腫瘤溫度變化圖；（c）不同情況處理帶有 4T1 腫瘤的小鼠照片；（d）不同情況處理的小鼠 4T1 腫瘤的相應生長曲線圖



Sun 等人使用了聚乙二醇化 BPQDs 作為光敏劑在 4T1 腫瘤小鼠上進行癌癥的 PTT 實驗。并且使用成像儀設備檢測 BPQDs-PEG 處理的腫瘤區域的溫度變化。如圖14所示，在 808 nm 激光照射下，腫瘤的溫度在 5 min 內從 34 ℃顯著增加至 59 ℃。相比之下，在相同的照射條件下，沒有注射 BPQDs 的腫瘤的溫度僅略微增加了 6 ℃。之后用 BPQDs-PEG 納米顆粒和激光照射處理的小鼠，它們的實體腫瘤逐漸收縮并在治療 3 天后結痂（圖 c）。相反，僅用相同功率密度的激光照射或僅用 BPQDs-PEG 納米顆粒處理的小鼠的腫瘤隨著培養時間而增長。同時也表明聚 BPQDs-PEG 納米顆?？梢杂糜诎┌Y體內的 PTT。

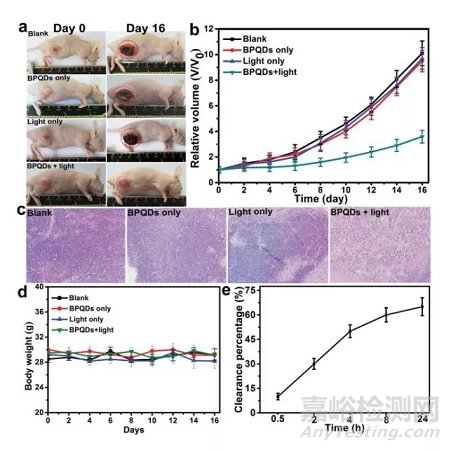

▲圖15.（a）不同試劑用于 PDT 治療腫瘤小鼠圖；（b）腫瘤生長曲線圖；（c）H＆E 染色的腫瘤切片的組織學圖像；（d）不同試劑處理 S180 腫瘤小鼠后的體重變化圖；（e）給藥后不同時間點 BPQDs 的累積清除百分比圖（n = 5）



除 PTT 外，BPQDs 被發現是一種非常有效的光敏劑可以產生單線態氧，顯示出在 PDT 中應用的巨大潛力。Guo 等人探究了 BPQDs 在光照下對體內和體外的光動力效應，發現 BPQDs 可有效產生活性氧以殺死癌細胞。在實驗中作者以攜帶 S180 腫瘤的 BALB/c 裸鼠作為模型來研究 BPQDs 的 PDT 治療效果。他們將腫瘤小鼠隨機分為四組：未經任何治療的小鼠（空白）；只注射 BPQDs小鼠（僅限 BPQDs）；僅用光照射小鼠（僅光照）；注射 BPQDs，然后用 670 nm光（160 mW/cm-2）照射 20 min 的小鼠（BPQDs+光照）。小鼠注射 BPQDs 并暴露于光照后，腫瘤的生長受到顯著抑制（圖15），與之形成鮮明對比的是老鼠在其他對照組中表現出快速的腫瘤生長。因此，BPQDs 可以作為生物相容性和強大的光敏劑，用于高效的光動力療法。從研究結果來看 BPQDs 可能是優于傳統 Ce6 的光敏劑，該研究為未來的臨床應用奠定了基礎。
