一、PCB常用可焊性涂層的特性描述



1. ENIG Ni（P）/Au鍍層



1）鍍層特點



ENIG Ni（P）/Au（化學鍍鎳、金）工藝是在PCB涂敷阻焊層（綠油）之后進行的。對ENIG Ni/Au工藝的最基本要求是可焊性和焊點的可靠性。



化學鍍Ni層厚度為3～5μm，化學鍍薄Au層（又稱浸Au、置換Au），厚度為0.025～0.1μm?；瘜W(xué)鍍厚Au層（又稱還原Au），厚度為0.3～1μm，一般在0.5μm左右?；瘜W(xué)鍍鎳的含P量，對鍍層可焊性和耐腐蝕性是至關重要的。一般以含P量7%～9%為宜（中磷）。



含P量太低，鍍層耐腐蝕性差，易氧化。而且在腐蝕環境中由于Ni/Au的腐蝕原電池作用，會對Ni/Au的Ni表面層產生腐蝕，生成Ni的黑膜（NixOy），這對可焊性和焊點的可靠性都是極為不利的。P含量高，鍍層抗腐蝕性提高，可焊性也可以改善。



2）應用特性



成本高；



黑盤問題很難根除，虛焊缺陷率往往居高不下；



ENIG Ni/Au表面的二級互連可靠性比OSP、Im-Ag、Im-Sn及HASL-Sn等涂敷層的可靠性都要差；



由于ENIG Ni/Au用的是Ni和5%～12%的P一起鍍上去的，因此，當PCBA工作頻率超過5GHz，趨膚效應很明顯時，信號傳輸中由于Ni-P復合鍍層的導電性比銅差，所以信號的傳輸速度變慢；



焊接中Au溶入釬料后與Sn形成的AuSn4金屬間化合物碎片，導致高頻阻抗不能“復零”；



存在“金脆”是降低焊點可靠性的隱患。一般情況下，焊接時間很短，只在幾秒內完成，所以Au不能在焊料中均勻地擴散，這樣就會在局部形成高濃度層，這層的強度最低。



2. Im-Sn鍍層



1）鍍層特點



Im-Sn是近年來無鉛化過程中受重視的可焊性鍍層。浸Sn化學反應（用硫酸亞錫或氯化亞錫）所獲得的Sn層厚度在0.1～1.5μm之間（經多次焊接至少浸Sn厚度應為1.5μm）。該厚度與鍍液中的亞錫離子濃度、溫度及鍍層疏孔度等有關。由于Sn具有較高的接觸電阻，在接觸探測測試方面，不像浸銀的那樣好。常規Im-Sn工藝，鍍層呈灰色，由于表面呈蜂窩狀排列，以致疏孔較多，容易滲透導致老化程度加快。



2）應用特性



成本比ENIG Ni/Au及Im-Ag、OSP低；



存在錫晶須問題，對精細間距與長使用壽命器件影響較大，但對PCB的影響不大；



存在錫瘟現象，Sn相變點為13.2℃，低于這個溫度時變成粉末狀的灰色錫（α錫），使強度喪失；

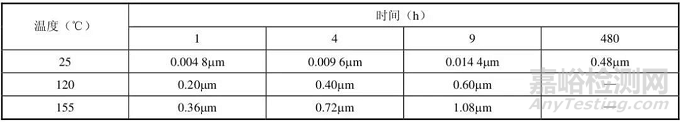

Sn鍍層在溫度環境下會加速與銅層的擴散運動而導致SnCu金屬間化合物（IMC）的生長，如表1所示。





經過高溫處理后，由于錫層厚度的消耗，將導致儲存時間縮短，如表2所示；





新板的潤濕性好，但存儲一段時間后，或多次再流后潤濕性下降快，因此后端應用工藝性較差。



3. OSP涂層



1）涂層特點



OSP是20世紀90年代出現的Cu表面有機助焊保護膜（簡稱OSP）。某些環氮化合物，如含有苯駢三氮唑（BTA）、咪唑、烷基咪唑、苯駢咪唑等的水溶液很容易和清潔的銅表面起反應，這些化合物中的氮雜環與Cu表面形成絡合物，這層保護膜防止了Cu表面被氧化。



2）應用特性



成本較低，工藝較簡單；



當焊接加熱時，銅的絡合物很快分解，只留下裸銅，因為OSP只是一個分子層，而且焊接時會被稀酸或助焊劑分解，所以不會有殘留物污染問題；



對有鉛焊接或無鉛焊接均能較好地兼容；



OSP保護涂層與助焊劑RMA（中等活性）兼容，但與較低活性的松香基免清洗助焊劑不兼容；



OSP的厚度（目前較多采用0.2～0.4μm）對所選用的助焊劑的匹配性要求較高，不同的厚度對助焊劑的匹配性要求也不同；



儲存環境條件要求高，車間壽命短，若生產管理不能配合，就不能選用。



4. Im-Ag鍍層



1）鍍層特點



Ag在常溫下具有最好的導熱性、導電性和焊接性，有極強的反光能力，高頻損耗小，表面?zhèn)鲗?dǎo)能力高。然而，Ag對S的親和力極高，大氣中微量的S（H2S、SO2或其他硫化物）都會使其變色，生成Ag2S、Ag2O而喪失可焊性。



Ag的另一個不足是Ag離子很容易在潮濕環境中沿著絕緣材料表面及體積方向遷移，使材料的絕緣性能劣化甚至短路。Ag沉積在基材銅上厚0.075～0.225μm，表面平滑，可引線鍵合。



2）應用特性



與Au或Pd相比其成本相對便宜；



有良好的引線鍵合性，先天具有與Sn基釬料合金的優良可焊性；



在Ag和Sn之間形成的金屬間化合物（Ag3Sn）并沒有明顯的易碎性；●在射頻（RF）電路中由于趨膚效應，Ag的高電導率特性正好發揮出來；



與空氣中的S、Cl、O接觸時，在表面分別生成AgS、AgCl、Ag2O，使其表面會失去光澤而發暗，影響外觀和可焊性。



二、國內外PCB鍍層的應用情況



1. 有鉛應用情況大面積使用的是HASL Sn37P釬料工藝，也有使用OSP工藝的。

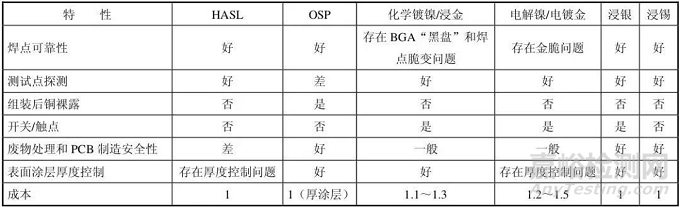

2. 無鉛應用情況在無鉛用PCB表面可焊性保護涂層中，發現現有的4種涂層（ENIG Ni/Au、Im-Sn、Im-Ag、OSP）誰也沒有明顯的優勢，因此造成了不同地區和國家選用的類型都不一樣。例如，北美優選Im-Ag，歐洲只用Im-Sn，日本較普遍采用OSP（少量采用HASL-Sn），國內較多采用ENIG Ni/Au、OSP等。綜合各種PCB表面涂層的主要特性，如表3。





三、綜合提升PCB鍍層可焊性和抗環境侵蝕能力對改善工藝可靠性的現實意義



（1）現在電子產品的制造質量越來越依賴于焊接質量。在焊接質量缺陷中占據第一位同時也是影響最嚴重的是虛焊，它是威脅電子產品工作可靠性的頭號殺手。



（2）虛焊現象成因復雜，影響面廣，隱蔽性大，因此造成的損失也大。在實際工作中為了查找一個虛焊點，往往要花費大量的人力和物力，而且根治措施涉及面廣，建立穩定、長期的解決措施也是不容易的。為此，虛焊問題一直是電子行業關注的焦點。



（3）背板產品表面保護鍍層不僅要求可焊性好，抗工作環境侵蝕能力強，而且還要求與壓接工藝有良好的適應性。尋求合適的背板產品表面鍍層新的鍍涂層工藝，能同時適應上述要求的鍍層，國內外均在研究中。



（4）系統PCBA單板無鉛化實施中，由于無鉛釬料SAC的熔點比有鉛釬料的高了34℃，而且潤濕性也差很多，在現有的PCB涂層工藝下，焊接缺陷率（虛焊）將比有鉛情況明顯增加。因此，針對系統PCBA單板的無鉛制程全面實施，有必要對影響系統單板焊接質量的主要因素進行預先研究和試驗。
