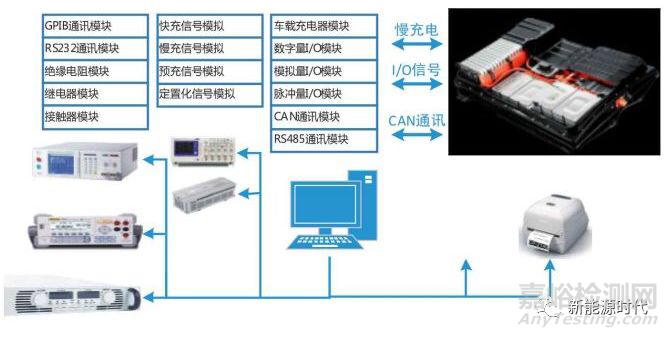

一、電池包EOL測試拓?fù)鋱D

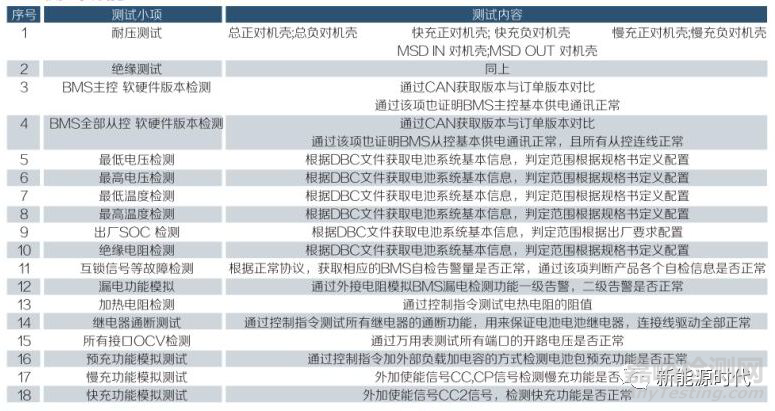

二、電池包EOL測試項目

三、電池包EOL測試方法

1 絕緣電阻測試

關閉BMU絕緣監控功能，利用Hipot測試儀分別測量電池包主正、主負及充電正與箱體間的絕緣阻值，阻值應滿足要求

2 交直流耐壓測試

關閉BMU絕緣監控功能，利用Hipot測試儀針對電池包主正、主負及充電正對機殼分別進行以下試驗：

1）Hipot正接電池包正、負接機殼；

2）Hipot正接電池包負、負接機殼；

3）Hipot正接充電正、負接機殼；

3 CAN終端電阻測試

通過EOL軟件啟用多功能萬用表測量CAN端口電阻值

4 絕緣檢測功能測試

通過改變電池HV+、HV-對地絕緣電阻值（接入1000kΩ、500kΩ、100kΩ），讀取BMS上報的絕緣電阻及報警狀態

5 整車通訊功能測試

在閉合keyon的情況下，連接整車CAN,通過EOL上位機軟件查看電池包的總電壓、電流、最高最低電壓等信息是否正常

6 內部通訊功能測試

在閉合keyon的情況下，連接內部CAN，通過EOL上位機軟件查看電池包的單體溫度、單體電壓等信息是否正常

7 充電通訊功能測試（快充）

1） 按國標模擬充電槍、充電機信號；

2） 通過模擬報文進行充電機與BMS握手；

3） 測量充電繼電器12V+輸出電壓

8 總電壓精度測試

電池系統輸出電壓的檢測值與BMS總壓采集值及單體電壓累加值對比

9 開路電壓測試

通過EOL軟件閉合充電繼電器，利用多功能萬用表測量端口電壓

10 充放電回路測試

通過BMS閉合、斷開指定（主正/主負、充電）的繼電器，利用多功能萬用表檢測繼電器閉合、斷開時的端口電壓值，電壓值正常則表示充放電回路正常動作

11 預充電繼電器通斷測試

通過BMS依次閉合預充電繼電器和充電繼電器，利用多功能萬用表分別檢測在兩種狀態下電池包的端口電壓值U1、U2，U1/U2的比值滿足要求

12 加熱回路電阻測試

利用多功能電表檢測加熱航插接口的電阻

13 高壓互鎖

通過EOL控制高壓互鎖信號線的通斷，并通過CAN通訊讀取BMS相應的狀態。
