碳纖維增強塑料（CFRP）是用碳纖維增強熱固性樹脂而制成的復合材料。CFRP比鋼更堅固、更輕，雖然與傳統的金屬和樹脂材料相比成本相對較高，但其優異的力學性能正導致其在工業應用（尤其是汽車領域）中的應用增加。

碳纖維增強熱塑性塑料（CFRTP）是近年來發展起來的一種新型材料，與CFRP相比，它具有更高的生產率、可加工性和可回收性。由于CFRTP的成型速度比CFRP快得多，因此它更適合需要大規模生產的應用。正如預期的那樣，它在汽車工業中得到了相當大的發展。

盡管CFRP和CFRTP都比傳統樹脂材料具有更高的機械性能，但在整個制造過程中仍然存在內部空洞和裂紋的可能性。這些空隙和裂縫可能會導致最終產品出現缺陷。CFRP和CFRTP的力學性能也受材料中碳纖維的取向控制。如果要保持CFRP和CFRTP產品的質量始終如一，則應分析樹脂中是否存在空隙和裂縫以及纖維的取向是否正確。

這些分析測試可以使用X射線CT系統進行，這些系統可以對檢查目標的三維結構進行無損觀察。本文詳細介紹了使用Shimadzu inspeXio SMX-225CT FPD HR Plus微聚焦X射線CT系統（圖1）觀察CFRTP中的空隙和纖維取向的情況。

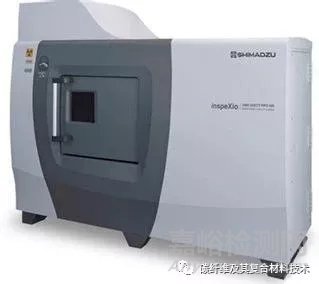

圖1. inspeXio™SMX™-225CT FPD HR Plus Microfocus X射線CT系統。

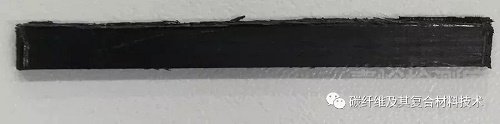

圖2顯示了CFRTP樣本的外觀，該樣品由多層層壓材料組成，其總尺寸為30 mm×3 mm×1 mm。

圖2. CFRTP樣品的外觀。

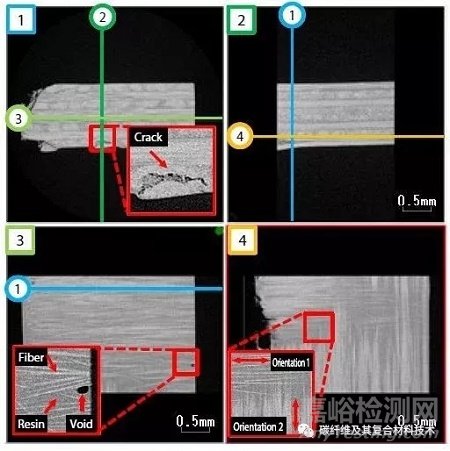

圖3顯示了MPR（多平面重建）屏幕。通過CT系統掃描了一部分樣品之后，可以從不同角度觀看的橫截面顯示在同一屏幕上。

圖3. MPR屏幕顯示了CFRTP的橫斷面圖像。

樣品中每個橫截面的位置可以通過每個屏幕左上角的數字和屏幕上繪制的線條來識別。隨著密度的增加，橫截面圖像中的較高密度區域顯示為白色，而較低密度區域顯示為黑色。這種方法可以從視覺上識別裂縫、空隙、樹脂和碳纖維。

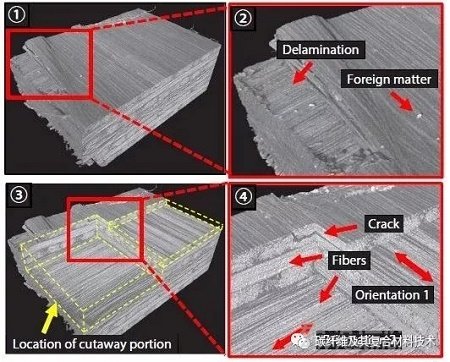

對不同截面的觀察證實，CFRTP的結構由密集排列的碳纖維組成，碳纖維的寬度為幾微米。這些纖維在復合材料中形成定向?qū)?，而在每層中纖維的定向是正交的。圖4顯示了屏幕上顯示的CT數據。這些屏幕顯示掃描樣本的三維表示，從而更易于理解其結構。

圖4.顯示CFRTP的3D表示的屏幕。

屏幕1是靠近樣品表面觀察的結果，而屏幕2是屏幕1的放大圖。屏幕2顯示了一塊密度高于纖維的雜質顆粒和樣品表面的分層，這被認為是由于施加了力而發生的。

屏幕3顯示了通過在CT數據中切割樣品表面的一部分觀察到的樣品內部，而屏幕4是屏幕3的放大視圖。此處顯示的層壓結構是由正交排列的碳纖維層構成的，并可能觀察到靠近表面的裂紋。

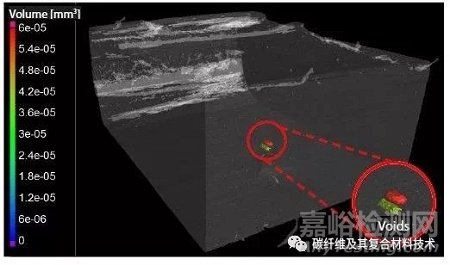

在圖5所示的屏幕中，樣品內部檢測到的空隙已根據其體積著色，可以基于XYZ坐標、空隙體積和直徑等信息選擇檢測目標，這使得能夠提取具體影響整體產品質量的空隙。

圖5.屏幕顯示CFRTP的3D表示：孔隙分析。

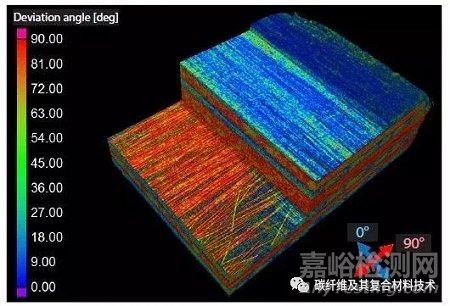

圖6顯示的屏幕顯示了纖維取向分析的結果。此處，標準方向在數據中定義為0°，而CFRTP中的纖維已根據其偏離角度進行了著色。

圖6.屏幕顯示了CFRTP的3D表示：纖維取向分析。

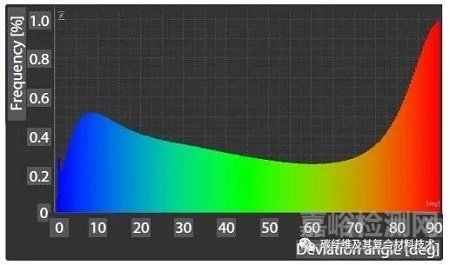

圖7中顯示的直方圖以圖形形式說明了圖6中的分析結果。在該圖中，X軸表示相對于纖維的標準取向的偏角，而Y軸表示每個偏角的頻率。

圖7.直方圖顯示了CFRTP的纖維取向角。

上述頻率可以理解為每個偏離角的像素的百分比，由此CFRTP圖像中的像素總數為100％。將偏差顯示為顏色和數字（圖6和圖7）可以輕松了解纖維取向的情況。上述顯示的結果證實，大量纖維相對于標準方向呈90°取向。

該實驗表明，inspeXio SMX-225CT FPD HR Plus微聚焦X射線CT系統能夠分析CFRP和CFRTP中包含的空隙的大小和位置，以及樹脂基體中碳纖維的取向，該系統非常適合使用纖維復合材料的產品開發和質量控制。
