可維修性設計（DesignforServiceability;DFS）在于研究產品的維修瓶頸，用以改進設計組合、簡化拆卸步驟、權衡零件壽命與維修困難度，確保使用者的滿意度及降低產品維修成本。而產品維修之難易度主要取決于能否迅速斷定哪一個零組件需要維修，同時是否能容易地拆裝該維修零件，產品維修性分析可從六個方面來探討。



可維修性的評價維度



(1)重要性(Importance)



組件故障將導致產品部分機能失效，而其組件之重要性應由該組件對產品機能及顧客需求的影響性來決定。



(2)出現性(Occurrence)



組件在生命周期中失效的機率需權衡零件成本與維修成本，提升零件質量可降低失效機率，減少維修成本，但須衡量對零件成本的影響。



(3)易診斷性(Diagnoseability)



產品故障維修的第一步驟在診斷是哪一個組件失效，可診斷性乃指不藉助特殊昂貴的檢測設備，診斷出問題所在的難易度。



(4)可達性(Accessibility)



失效機率較高的組件應安排在產品較外層的位置，并且需提供足夠的工具維修空間，否則須拆解影響維修的零件，導致維修時間加長。



(5)易拆卸性(Reassemblibility)



零件的接合方式?jīng)Q定更換該零組件所需的時間、工具與技術。當零組件常因產品故障而需維修時，應采用適宜反復拆裝的接合方式。



(6)可修復性(Repairability)



若組件只需調整或清理，而不需更換整個零件時，其調整或清理的容易度稱為可修復性。若該零件必須特殊的修復技術，或不能修復需整個更換，則其可修復性較差。



對智能硬件產品來說，設計的首要任務是應用的安全，其次就是利潤。而利潤的產生有兩個途徑：開源和節流。開源是為了讓產品具有更多的附加值，使產品多銷售，這樣的方法包括了可使用性的設計，通過便捷舒適的操作客戶體驗、時尚的外觀增加客戶的購買欲望；而節流的核心則是可維修性，因為維修產生的成本支出蠶食的都是產品的純利潤，這里的花費包括了維修人員的工資補助支出和差旅費用、備品備件的庫存、維修工具儀器儀表等。因此，可維修性的設計宜從這幾方面入手降低其費用。



維修性分級



根據維修地點的不同，軍工設備的維修性一般分為連隊級、中繼級、基地級。作為民用產品，可參照轉化為用戶級（指在用戶現場的維修）、中間商級（指在辦事處或經銷商、代理商處的維修）、廠部級（指返廠維修）。



這三個維修性級別分別對應了不同的需求。

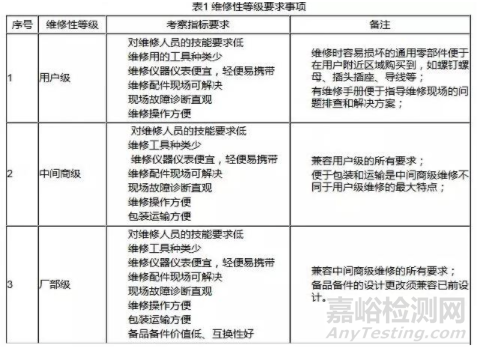

從節省費用的角度看，各級維修性的要求如（表1）。





可維修性設計的通用準則



設計時，要對產品功能進行分析權衡，合并相同或相似功能，消除不必要的功能，以簡化產品和維修操作。



在滿足規定功能要求的條件下，構造簡單，減少產品層次和組成單元的數量，簡化零件的形狀。



產品的調整機構設計簡便，以便于排除因磨損或飄移等原因引起的常見故障。對易發生局部耗損的貴重件，設計成可調整或可拆卸的組合件，以便于局部更換或修復，避免或減少互相牽連的反復調校。



合理安排各組成部分的位置，減少連接件、固定件、使其檢測、換件等維修操作簡單方便，做到在維修任一部分時，不拆卸、不移動或少拆卸、少移動其他部分，以降低對維修人員技能水平的要求和工作量。



原則主要有:



(1)通用化、標準化、模塊化設計原則



上述原則可以提高產品的互換性,降低產品成本,簡化生產工藝,便了維修過程中的拆、拼、換、裝,提高產品的維修速度和維修質量。

設計時，優選標準化的設備、元器件、零部件和工具，且減少其品種、規格；



故障率高、容易損壞、關鍵性的零部件或單元具有良好的互換性和通用性；



可互換零部件，須完全接口兼容，既可功能互換，又可安裝互換；



可互換的零部件，修改設計時，不要任意更改安裝的結構要素，破壞互換性；



產品應按其功能設計成若干個具有互換性的模塊（或模件），維修時可在現場更換的部件更應模塊（件）化；



模塊（件）從產品上卸下來以后，應便于單獨進行測試、調整。在更換模塊（件）后，應不需要進行參數調整；



模塊（件）的尺寸與質量應便于拆裝、攜帶或搬運。質量超過4kg不便握持的模塊（件）應設有人力搬運的把手；必須用機械提升的模件，應設有相應的吊孔或吊環。



(2)簡化設計原則



在滿足使用需求的前提下,盡可能簡化產品功能。包括取消不必要的功能,合并相同或相似的功能,盡量減少零、部件的品種和數量。



(3)良好的可達性



所謂維修可達性是指產品維修時接近維修部位的難易程度。用通俗的話講,可達性可以用三句話表達:看得見(視覺可達);夠得著(人手或借助于工具能接觸到維修部位);有足夠的操作空間。



需要維修的零件部件，都應具有良好的可達性；



對故障率高而又需要經常維修的部位及應急開關，應提供最佳的可達性；



為避免產品維修時交叉作業，可采用專柜或其他適當形式的布局。整套設備的部（附）件應相對集中安裝；



產品的易損件、常拆件和附加設備的拆裝要簡便，拆裝時零部件進出的路線最好是直線或平緩的曲線；各分系統的檢查點、測試點、檢查窗、潤滑點、添加口以及燃油、液壓、氣動等系統的維護點，宜布局在便于接近的位置上；



需要維修和拆裝的產品，其周圍要有足夠的操作空間；



維修時要求能看見內部的操作，其通道除了能容納維修人員的手或臂外，還留有供觀察的適當間隙。



(4)易損件的易換性設計原則



盡管在設計中采用了高可靠性的零部件,但受壽命和惡劣環境的影響,產品中一般仍然會有一部分零部件屬于易損件,需要更換。



(5)貴重件的可修復性設計原則



產品的關鍵零部件、貴重零部件應具有可修復性,失效后可調整、修復至正常狀態,這樣能降低產品的維修費用,減少維修時間,提高維修效率。



(6)測試性設計原則



產品的測試性是指產品能夠及時而準確地確定其工作狀態,并隔離其內部故障的一種設計特性。



1、對測試點配置的要求



測試點的種類與數量應適應各維修級別的需要。



測試點的布局要便于檢測，并盡可能集中或分區集中，且可達性良好，其排列應有利于進行順序的檢測與診斷；



測試點的選配優選適應原位檢測的需要。產品內部及需修復的可更換單元還應配備適當數量供修理使用的測試點；



測試點和測試基準不應設置在易損壞的部位。



2、選擇檢測方式與設備的原則



優選原位（在線，實時與非實時的）檢測方式，重要部位采用性能監測（視）和故障報警裝置，對危險的征兆應能自動顯示、自動報警；



復雜系統，采用機內測試（BIT）、外部自動測試設備、測試軟件、人工測試等形成高的綜合診斷能力，保證能迅速、準確地判明故障部位；注意被測單元與測試設備的接口匹配；



(7)防插錯措施及識別標志



從結構上消除發生差錯的可能性,裝錯了就裝不上;增加明顯的識別標記。



設計時，應避免或消除在使用操作和維修時造成人為差錯的可能，即使發生差錯也應不危及人機安全，并能立即發覺和糾正；



外形相近而功能不同的零部件、重要連接部件和安裝時容易發生差錯的零部件，應從構造上采取防差錯措施或有明顯的防止差錯識別標志；



產品上應有必要的為防止差錯和提高維修效率的標志；



應在產品上規定位置設置標牌或刻制標志。標牌上應有型號、制造工廠、批號、編號、出廠時間等；



測試點和與其他有關設備的連接點均應標明名稱或用途以及必要的數據等，也可標明編號或代號；



對可能發生操作差錯的裝置應有操作順序號碼和方向的標志；



間隙較小、周圍產品較多且安裝定位困難的組合件、零部件等應有定位銷、槽或安裝位置的標志；



標志應根據產品的特點、使用維修的需要，按照有關標準的規定采用規范化的文字、數字、顏色或光、圖案或符號等表示。標志的大小和位置要適當，鮮明醒目，容易看到辨認；



標牌和標志在裝備使用、存放和運輸條件下須經久耐用。



（8）維修性的人機環工程要求



設計時，按照使用和維修時人員所處的位置、姿勢與使用工具的狀況，并根據人體量度，提供適當?shù)牟僮骺臻g，使維修人員有個比較合理的姿勢，盡量避免以跪、臥、蹲、趴等容易疲勞或致傷的姿勢進行操作。



噪聲不允許超過相關標準的規定；如難避免，對維修人員應有防護措施；



對產品的維修部位應提供自然或人工的適度照明條件；



應采取減震或隔離措施，減少維修人員在超過振動標準規定的條件下進行檢修維修；



設計時，應考慮維修人員在舉起、推拉、提起及轉動物體等操作中人的體力限度；



設計時，應考慮使維修人員的工作負荷和難度適當，以保證維修人員在持續工作能力、維修質量和效率。



(9)易拆卸性設計原則



1、最少拆卸時間。



一般產品是由多種不同材料制成。材料回收價值低、拆卸費時是造成資源浪費和環境污染的主要原因。減少使用材料種類和改進產品設計結構,可使產品得到更好的回收。例如,可拆卸的機夾式硬質合金車刀比焊接式的材料回收性要好。



2、可拆卸。



產品最好采用簡易的緊固方法,盡量減少固定件數量。同時對零件之間的聯接,使用同一類型固定件,避免拆卸時零部件的多方向復雜運動,避免金屬材料嵌入塑料零件。



3、易操作。



產品留有可抓取表面,避免非剛性零件,在產品單元結構內密封有害物質(如廢液等),防止污染環境,構成危害職業健康的根源。



4、易拆散。



產品設計時,避免二次光潔產品表面(如油漆、涂層等),同時避免零件材料拆卸時本身的損壞和損壞產品的其他結構。



5、減少變異。



產品在設計過程中,減少緊固類型,同時盡量使用標準零部件。尤其在新產品設計時,零部件在設計結構與功能上應具有良好的設計繼承性和通用性。



（10）預防性維修設計



裝備應設計成不需要或很少需要進行預防性維修，即使維修也要避免經常拆卸和維修；



避免采用不工作狀態無維修設計的產品；不能實現無維修設計的產品，應減少維修的內容與頻率，并便于檢測和換件。



（11）維修安全要求



1、一般原則



設計時，應使系統在故障狀態或分解狀態進行維修是安全的；



在可能發生危險的部位上，應提供醒目的標記、警告燈或聲響警告等輔助預防手段；



嚴重危及安全的組成部分應有自動防護措施，不要將被損壞后容易發生嚴重后果的組成部分設置在易被損壞的位置；



凡與安裝、操作、維修安全有關的地方，都應在技術文件、資料中提出注意事項。



2、防機械傷害



維修時肢體必須經過的通道、孔洞，不得有尖銳邊角；邊緣都須制成圓角或復蓋橡膠、纖維等防護物；



維修時需要移動的重物，應設有適用的提把或類似的裝置；需要挪動但并不完全卸下的產品，挪動后應處于安全穩定的位置。通道口的鉸鏈應根據口蓋大小、形狀及裝備特點確定，通常應安裝在下方或設置支撐桿將其固定在開啟位置，而不需用手托住。



3、防靜電、防電擊、防輻射



設計時，應當減少使用、維修中的靜電放電及其危害，確保人員和裝備的安全；



對可能因靜電或電磁輻射而危及人身安全、引起失火或起爆的裝置，應有靜電消散或防電磁輻射措施；



對可能因靜電而危及電路板的，應有靜電消散措施；



裝備各部分的布局應能防止維修人員接近高壓電；帶有危險電壓的電氣系統的機殼、暴露部分均應接地；維修工作燈電壓不得超過36V；



高壓電路（包括陰極射線管能接觸到的表面）與電容器，斷電后2s以內電壓不能自動降到36V以下的，均應提供放電裝置；



為防止超載過熱而損壞器材或危及人員安全，電源總電路和支電路一般應設置保險裝置；



復雜的電氣系統，應在便于操作的位置上設置緊急情況下斷電、放電的裝置；



4、防火



可能發生火險的器件，應該用防火材料封裝。盡量避免采用在工作時或在不利條件下可燃或產生可燃物的材料；必須采用時應與熱源、火源隔離；產品上容易起火的部位，應安裝有效的報警器和滅火設備。
