“國際熱核聚變實驗堆（ITER）計劃”是目前全球規模最大、影響最深遠的國際科研合作項目之一，其目標是驗證和平利用聚變能的科學和技術的可行性?；诙喾N原因考慮，ITER選用標準RCC-MR-2007作為真空室等涉核部件的設計和建造標準。中方承擔的采購包需要按照該標準進行設計和制造。



中國聚變工程實驗堆（CFETR）是中國自主設計和研發并參與國際合作的重大科學工程，是中國在全面消化吸收ITER相關技術的基礎上，預先開展下一代超導聚變堆研究的重大項目。CFETR將著力解決一系列存在于ITER和聚變商業示范堆（DEMO）中的科學與技術挑戰?；谄洳牧?、工藝、工況及結構設計的特殊性，目前正在編制適用于CFETR設計和建造的一系列的核聚變（HJB）標準。其中涉及的無損檢測部分，擬參照現行的我國能源行業標準NB/T 47013-2015執行。



目前，核工業西南物理研究院同時承擔了ITER氦冷固態增殖劑試驗包層（HCCB TBM）及CFETR氦冷陶瓷增殖劑產氚包層（HCCB TBB）的設計與制造。兩個包層的設計有許多相通之處，都是氦冷固態增殖劑包層，都具有鈹區、鋰區、冷卻流道等，涉及總體結構、中子學、電磁、熱工水力學等工作參數設計，其結構設計腔室多、流道密集、形狀復雜、焊縫繁多。同時，兩個包層的設計也有許多差異，ITER可能是在CFETR建設成功之前，在真實聚變環境下測試增值包層模塊的唯一機會，其上專門留有兩個試驗包層窗口。TBM(試驗包層)主要用于產氚和能量獲取技術驗證；而CFETR中的包層都是TBB（氚增值包層），其尺寸比TBM大，同時面對的工況也比TBM更加嚴格。同時，兩個包層相應的輔助系統設計也差異很大。在此差異的前提下，為便于設計及檢測人員靈活運用相應標準，有必要對兩個包層的無損檢測參照標準進行比較分析。兩包層中涉及焊縫類型較多，且設計要求進行內部質量檢測。下面以超聲檢測為例，對兩個標準進行比較分析，指出標準應用時可能存在的適用性問題，以期為設計人員優化設計提供依據。



標準分析與比較



標準RCC-MR-2007中無損檢測方面內容位于其第3部分，其中焊縫的超聲檢測要求在RMC2600中詳述，驗收標準在第4部分RS7700 《產品焊縫的無損檢測》 中詳述。同時，按照RCC-MR-2007中的設計分類，TBM屬于II級部件中的箱體結構，因此以下標準中對比范圍僅限于RCC-MR-2007中II級部件焊縫的超聲檢測要求。國內的標準在編寫時考慮到查閱的方便性，將無損檢測的檢驗標準與驗收標準放置在同一章節，標準NB/T 47013-2015中第3部分超聲檢測就包含了焊縫超聲檢測的檢測標準和驗收標準。



1 適用厚度范圍



標準RCC-MR-2007中規定，RMC2600適用的母材厚度不小于10mm。



標準NB/T 47013-2015根據不同的焊接接頭類型，分類更加細致。相比于前者，NB/T 47013-2015對檢測厚度上限進行了要求(500mm)，且下限較之稍低，I型焊接接頭適用工件厚度下限為6mm。



2 檢驗時機



標準RCC-MR-2007在RS7723中對II級部件焊縫的檢驗時機進行了規定。最終的體缺陷檢驗，應在最終消應力熱處理后進行。



標準NB/T 47013-2015中要求超聲檢測時機的選擇應符合相關法規、標準及有關技術文件的規定。



3 檢驗區域



標準RCC-MR-2007在RS7722中對II級部件焊縫的檢測區進行了規定。工件厚度＞30mm時，焊縫被檢區域應至少包括熔敷金屬和兩側各10mm的熱影響區；工件厚度≤30mm時，焊縫被檢區域應至少包括熔敷金屬和兩側各5mm的熱影響區。



標準NB/T 47013-2015中規定檢測區寬度應是焊縫本身以及焊縫熔合線兩側各10mm區域。通常，工件厚度越大，開坡口寬度及熱影響區也越大，相較而言，RCC-MR-2007中根據工件厚度確定檢測區寬度的要求更加合理。



4 表面準備



標準RCC-MR-2007中規定表面粗糙度不大于6.3μm。



NB/T 47013-2015中規定檢測面應平整，檢測面與探頭楔塊底面或保護膜間的間隙應不大于0.5mm，其表面粗糙度不大于25μm。



國內外都有關于表面粗糙度對超聲檢測影響的研究，有研究者針對不同粗糙度對超聲檢測的影響進行了深入研究，結果表明當表面粗糙度大于6.3μm時，超聲波檢測靈敏度隨表面粗糙度的增加急劇變化，嚴重影響缺陷的判定。



同時，NB/T 47013-2015中對對比試塊的表面粗糙度要求為3.2μm或6.3μm，與被檢件的表面粗糙度要求差異較大。相對而言，RCC-MR-2007中對粗糙度的要求更為合理。



5 探頭參數規定



標準RCC-MR-2007中規定，探頭頻率范圍為1~6MHz；壓電晶片可以是矩形或圓形，矩形晶片長寬比不大于1.5，尺寸為10~30 mm(直徑或邊長)；斜探頭折射角為35°~70°，當需要采用兩個不同角度的橫波掃查時，原則上要求這兩個折射角標稱值至少相差15°。



標準NB/T 47013-2015中規定，儀器-3dB頻率為0.5~10MHz；壓電晶片可以是方形或圓形，圓形晶片直徑一般不應大于40mm，方形晶片任一邊長一般不應大于40mm；斜探頭折射角的選擇如表1所示，根據工件厚度進行選擇，工件越厚，折射角越小。當需要采用兩個不同角度的橫波掃查時，原則上要求這兩個折射角標稱值至少相差10°。

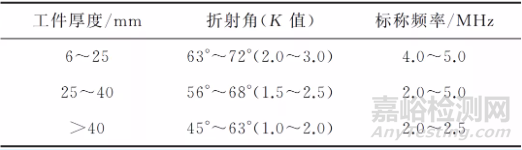

表1 NB/T 47013-2015推薦采用的斜探頭折射角（K值）和標稱頻率





與RCC-MR-2007相比，NB/T 47013-2015中探頭公稱頻率更大，晶片尺寸可選擇余地更大；推薦的斜探頭折射角的選擇更具體，可執行性更強。



6 標準試塊



標準RCC-MR-2007中采用標準NF EN 12223-2000規定的1號校準試塊。



標準NB/T 47013-2015中采用的是20號優質碳素結構鋼制CSK-ⅠA標準試塊。



7 對比試塊



標準RCC-MR-2007中規定，對比試塊為直角平行六面體，表面粗糙度不大于6.3μm，人工反射體為Φ2mm橫通孔，第一個橫通孔位置為掃查面下10mm，其余橫通孔位置根據試塊厚度而定。當試塊厚度不大于50mm時，間隔為10mm；試塊厚度為50~100mm，間隔為20mm；試塊厚度大于100mm時，間隔為30mm。所有反射體位置應距對比試塊兩端至少各20mm。



標準NB/T 47013-2015中規定，根據工件厚度不同，采用的對比試塊（CSK-ⅡA、CSK-ⅢA、CSK-ⅣA試塊）也不同。其中，根據CSK-ⅡA試塊適用的工件壁厚范圍不同，又分為Φ2mm×40mm和Φ2mm×60mm(槽孔直徑×橫孔長度)兩種不同試塊；CSK-ⅢA試塊人工反射體為Φ1mm×6mm的短橫孔，深度位置為10~120mm，間隔為10mm；CSK-ⅣA試塊根據適用的工件壁厚范圍不同，分為Φ6mm×80mm、Φ6mm×100mm、Φ6mm×120mm(橫孔直徑×橫孔長度)3種不同試塊。相比標準RCC-MR-2007，NB/T 47013-2015中試塊的表面粗糙度要求與工件檢測面表面粗糙度要求差別較大，這在檢測實施過程中，按需進行耦合補償。而標準RCC-MR-2007中試塊和工件檢測面的表面粗糙度要求一致，則不存在耦合補償問題。另外，相比標準RCC-MR-2007，標準NB/T 47013-2015中對對比試塊的要求更加具體，對應不同工件壁厚，人工反射體的尺寸有所變化。



8 掃查方法



標準RCC-MR-2007中對對接焊縫掃查方法規定，一般采用橫波斜探頭和縱波直探頭對工件進行雙面雙側掃查。厚度不大于100mm焊縫的超聲掃查方式如圖1所示，使用橫波斜探頭檢查縱向缺陷時，沿圖1(a)中1~4的4個方向進行掃查；檢查橫向缺陷時，沿圖1(b)中5-6，5-7，7-8，6-8中任選一對，沿這兩個方向進行掃查；使用直射縱波檢查時，沿圖1(a)中9或10的任意一個方向進行掃查。

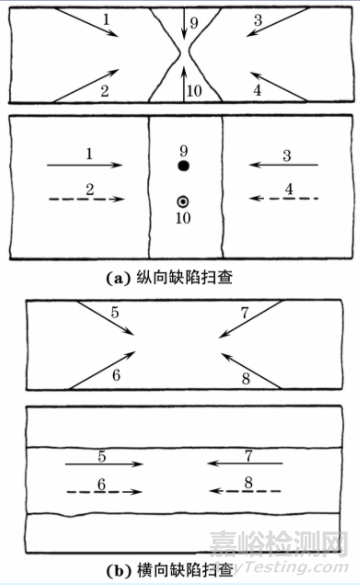

圖1 厚度不大于100mm的焊縫超聲掃查方式示意



另外，標準中規定每一個探頭應覆蓋相同探頭沿反面掃查的盲區。當一個表面和（或）焊縫的一側不可達時，沿此表面或焊縫一側的檢驗，按下述方式替代：



① 一次反射法（底面回波）檢驗；



② 從可達表面或焊縫一側，用兩個不同折射角的探頭掃查，以滿足整個體積區域從4個不同方向進行掃查。



對于厚度＞100mm焊縫的檢測，在檢測縱向缺陷時，沿圖1(a)中1~4的4個方向，采用2個不同角度的探頭進行掃查；在檢查橫向缺陷時，沿圖1(b)中5~8的4個方向進行掃查；直射縱波檢測時，沿圖1(a)中9和10兩個方向進行掃查。另外，標準規定，厚度＞100mm的焊縫，不要求用一次反射法檢測和表征缺陷。在這種情況下，可采用淺盲區探頭，以覆蓋從可接近表面進行檢測中產生的探頭盲區。



為了便于根據壓力容器產品的重要程度選用搜查方法，標準NB/T 47013-2015規定了A、B、C 3個檢測技術等級。主要區別表現在適用厚度范圍、適用探頭數量、檢測面、對橫向缺陷的檢測要求、余高要求、對母材的檢測要求等。其中C級為最高等級，適用要求為：母材厚度為6~500mm；使用2種K值探頭；進行單面雙側或雙面雙側，對應檢測橫向缺陷；需要將余高磨平，要求用直探頭對斜探頭掃查經過的母材區域進行檢測。相比RCC-MR-2007，NB/T 47013-2015按重要程度選擇方法，應用更為靈活，而RCC-MR-2007則是直接選擇了最重要產品的檢測方法。



9 缺陷顯示表征



01 幅度標定



標準RCC-MR-2007中，采用距離-波幅校正距離波幅曲線（DAC），利用繪制這樣的DAC曲線所用的同樣(靈敏度)調節，將缺陷區測得的最大幅度與同樣聲程的曲線的縱坐標進行比較。以距離波幅校正的百分比表示缺陷的嚴重程度。



標準NB/T 47013-2015中，DAC曲線使用探頭和儀器在試塊上實測的數據繪制而成，由3條曲線組成，曲線高度從高到低分別為判廢線、定量線、評定線。曲線的高度由被檢焊縫板厚確定。其中評定線與定量線之間（包括評定線）為Ⅰ區，定量線和判廢線（包括定量線）之間為Ⅱ區，判廢線及以上為Ⅲ區。波幅標定以落在哪個區來評定。與標準RCC-MR-2007相比，原理一致，只是曲線所代表的意義不同。



02 尺寸標定



標準RCC-MR-2007中規定采用相對靈敏度測長法的-6dB法（半波高度法）測量缺陷長度。



標準NB/T 47013-2015中規定，當缺陷反射波只有一個高點，且位于Ⅱ區或Ⅱ區以上時，采用-6dB法測量其指示長度；當缺陷反射波峰值起伏變化，有多個高點時，且均位于Ⅱ區或Ⅱ區以上時，應以端點-6dB法測量其指示長度；當缺陷最大反射波幅位于Ⅰ區時，將探頭左右移動，使波幅降到評定線，用評定線絕對靈敏度法測量缺陷指示長度。標準NB/T 47013-2015的缺陷測長法綜合了ASME標準和RCC-MR標準中的方法，針對具體情況有不同的測量方法。



03 成組缺陷顯示



標準RCC-MR-2007中規定，如果同時符合以下兩個條件，則可將分散的缺陷信號顯示累積在一起：



① 如果有一個缺陷信號是點狀的，該缺陷與另一缺陷的缺陷信號在掃查表面上的投影相隔距離不大于最小的缺陷信號顯示長度的6倍或20mm；



② 缺陷信號在焊縫橫截面上的投影相隔距離不大于20mm。



成組缺陷信號顯示幅度為任何分散的缺陷信號顯示中測得的最高幅度，其尺寸為相距最遠的缺陷兩端相連的尺寸。該累計規則只適用于已經逐個測得的缺陷顯示。



標準NB/T 47013-2015中規定沿缺陷長度方向相鄰的兩缺陷，其長度方向間距小于其中較小的缺陷長度且兩缺陷在與缺陷長度相垂直方向的間距小于5mm時，應作為一條缺陷處理，以兩缺陷長度之和作為其指示長度（間距計入）；如果兩缺陷在長度方向投影有重疊，則以兩缺陷在長度方向上投影的左、右端點間距離作為其指示長度。



10 驗收準則



標準RCC-MR-2007中規定任何不小于50%參考反射波高度（Hd/Hr≥1/2）的反射波顯示應予以記錄；一旦發現裂紋、未熔合等非體積型顯示，判定為不合格；體積型缺陷最大允許長度如表2所示，Hd為缺陷回波高度最大值，Hr為人工反射體回波高度最大值 。對于體積型缺陷顯示，超過表2規定的與Hd/Hr比值相關的長度，判定為不合格。應當注意的是，反射波高度低于設定值的單個缺陷不應該被認為是需要進行返修的缺陷；然而，當其連續長度超過200mm時，則需要進一步分析以確定缺陷性質。

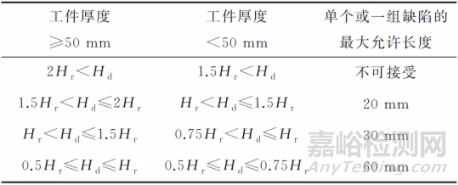

表2 標準RCC-MR-2007中規定體積型缺陷最大允許長度





標準NB/T 47013-2015規定按質量分級進行驗收，在不同質量等級進行驗收時，又按照工件厚度、波幅所在區域、單個缺陷長度以及多個缺陷累計長度等進行驗收。此外，該標準規定不允許存在裂紋、未熔合和未焊透等缺陷。與標準RCC-MR-2007相同，都是根據缺陷的性質、波幅、工件厚度以及缺陷長度進行缺陷判定的。



結語



(1) 標準RCC-MR-2007中適用的母材厚度不小于10mm，但不適用于TBM中蓋板流道封焊的5mm焊縫、第一壁側壁流道封焊的3.5mm焊縫的檢測；標準NB/T 47013-2015中適用的母材厚度不小于6mm。



(2) 標準RCC-MR-2007中的對比試塊標準孔的孔徑是Φ2.0mm這一定值，這與NB/T 47013-2015中標準孔孔徑根據厚度而異不同。



(3) 標準RCC-MR-2007中規定采用雙面雙側掃查，相當于標準NB/T 47013-2015中A、B、C三級檢測技術中要求最嚴的C級檢測。在TBM的實際運用中，由于焊縫結構是封閉的，無法實現雙面掃查，標準中給出了相應的措施。



(4) 標準RCC-MR-2007中對缺陷表征規定，幅度標定采用DAC曲線法，與其他標準一致；尺寸標定采用常規的-6dB法，與標準NB/T 47013-2015中只有一個高點時采用的方法一致；成組缺陷的規定依據單個缺陷間的間距進行判定，計算長度時將間距納入長度計算中。



(5) 標準RCC-MR-2007中規定的驗收標準與其他標準要求基本一致，首先判定缺陷性質，出現裂紋、未熔合等非體積型缺陷則判定為不合格；其次，對于體積型缺陷，根據缺陷波幅高度，按缺陷長度驗收，超過規定長度判定為不合格。



文章僅涉及對接接頭焊縫的常規超聲檢測，未涉及特殊焊接形式或者新的超聲檢測技術。因此，兩標準也有一定的局限性，通過兩標準的對比，應用標準的人員能夠更快捷地了解標準要求內容與結構設計的適用性，及時根據結構設計的不同調整所參考的標準，實現設計、制造、無損檢測的迭代反饋。
