一提到家用電器產品安全，我們通常都會想到的是防觸電安全，防火災安全，防高溫燙傷安全以及防機械危險等。而其中需要特殊考慮得一種危險就是插頭放電。

之所以說它是個特殊的防護項目，那就先要簡單介紹下插頭放電危害產生的原因。這一切就要從電容器開始說起，眾所周知，電容器是一種儲能元件，當電容器的兩個極板之間加上電壓時，電容器就會儲存電荷。對于現代電器產品而言，電阻和電容已經成了不可或缺的基礎元件，由于現在越來越多的法規對于產品的電磁兼容方面提出了要求，從而使得越來越多的X2電容(電容的一種，屬于安規電容，其失效后，不會導致電擊，不危及人身安全，常用于抗干擾電路中的濾波作用，跨接在產品零火線之間，典型容值是零點幾μF~1μF。)被應用到了產品中，有時產品中甚至沒有單獨的電阻但會有一顆X2電容。

由于電容器的存在，當產品連接到電源時，電容器開始儲存電荷，而當電器產品的插頭被從插座中拔出后，電容器內儲存的能量如果沒有合適的排泄渠道，就會積聚在器具內，最直觀的危害就是，大家在日常生活中也偶爾會遇到，無意中觸碰到從電源上拔下的電器插頭時，會有電擊灼痛。此時便是電容器內的能量就會通過插頭的插腳釋放到人體，從而對人造成電擊傷害。正是因?yàn)槠湮：Πl(fā)生的部位特殊，發生的時間較為特定，且發生在產品從供電電源斷開后，故而容易讓人們忽略這個危險。

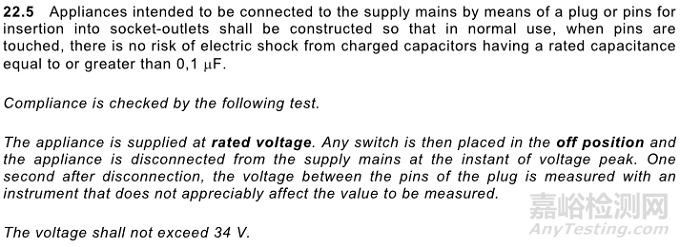

因此國際現行的家電產品標準IEC 60335-1，在22.5章節中對插頭放電這個危害規定了專門的限值要求：

即在從電源斷開1秒后，插腳之間的電壓不能超過34V。

而筆者的疑惑也來自于此，為什么標準中將限值定在34V？這個值有什么特殊的意義嗎？

如前所述，一般來說，如果有人觸碰了帶有未釋放能量的電容器的器具插頭時，會有被電擊的痛感，那么可以將之歸類于電擊傷害的一種。但如果只是將其簡單歸類于電擊危險的話，是否正確呢？

在標準IEC60335-1中，一直將帶電體作為需要防護且不可觸及的對象，標準在3.6.4章節中對帶電體的定義為“打算在正常使用時通電的導線或?qū)щ娦圆考?，按照慣例包括中性導線，但不包括PEN導線”，即所有通電的導體，導線都可能是帶電體；但正如我們實際生活中實際遇到的，比如剃須刀的充電器的輸出口，如果按照這個定義豈不是應該要被包起來？怎么我們?nèi)粘Ｉ钪锌梢噪S便摸卻沒事呢？所以標準中也考慮了某些特殊情況，比如較低的電壓對人體無害，在3.6.4章節的注1中提到“凡是符合8.1.4章節要求的易觸及或不易觸及部件都認為是非帶電體。”

順著這個思路我們看下標準8.1.4章節中要求：

如果易觸及部件為下述情況，則不認為其是帶電的：

——該部件由安全特低電壓供電，且

-對交流，其電壓峰值不超過42.4V;

-對直流，其電壓不超過42.4V。

或……

看到這里，我們?cè)俸?2.5章節中限值對比，就會發現，似乎這又與IEC60335-1中關于安全電壓的定義有出入，一個是34V，一個是42.4V，中間差的可不是一點點。

那么究竟是42.4V不安全還是34V要求過于嚴苛呢？可能有人會說這兩者完全不是一個概念，不應當放在一起比較；那么筆者簡單構思了一個電氣結構，或許可以讓兩者之間聯系更加直觀：

上圖是一個簡化的適配器電路，左側為變壓器初級輸入，通過插頭連接到220V市電上，中間是一個安全隔離變壓器，滿足加強絕緣，右側為次級輸出，輸出電壓42V。在安全隔離變壓器的初級線路和次級線路上有一對聯動開關，兩者同時導通和斷開，輸入端有1個X2電容和一個放電電阻，能確保在斷電1秒后，電容兩端電壓降到39V。次級是由一個半波整流二極管和一個濾波電容器組成。以下按照三種狀態分別討論各種情況下適配器輸入插腳之間的電壓以及輸出端之間的電壓

（1）當適配器接入220V的市電，聯動開關閉合。此時適配器輸入插腳之間電壓峰值為311V，而次級輸出電壓為42V；

（2）當適配器從電源斷開時，若同時將聯動開關斷開。在斷開瞬間，適配器輸入插腳之間電壓的瞬時電壓可能達到311V，而輸出端之間仍然是42V；

（3）在適配器與市電斷開1秒后。此時適配器輸入插腳之間電壓已經降到了39V，而輸出端之間依然是42V。

按照IEC60335-1的判定，對于適配器輸入插腳而言，在狀態（1）和（2）時，都屬于危險帶電情況，不滿足安全的要求。但在狀態（3）時，雖然適配器已經和市電斷開，但是因?yàn)榇藭r(shí)插腳之間電壓為39V依然大于22.5章節34V的限值，所以依然會被認為是不合格的。反觀次級輸出，無論處于哪種狀態都被認為是安全并且可觸及的電壓。那么此時最明顯的對比就出現了，同樣在狀態（3）時，為什么適配器輸入插腳之間電壓低于輸出端，但還是要被認定為不合格呢？

帶著這個疑問，我后續翻閱了目前主流的電器產品標準，驚訝的發現各個標準對于限值要求各不相同，如下羅列了現行的各種電器產品安全標準對于插頭放電電壓限值的要求：

表（1）

同時按照同樣的方法和各個標準中可觸及的安全電壓限值相比較，情況也不盡相同。

表（2）

那么為什么會出現這種限值不同的情況呢？

個人猜測：首先，由于各個電器產品的特性不同，使用情況不同，從而導致安全電壓限值不同，同樣也導致了插頭放電限值不同。無論限值是34V還是42.4V亦或是60V，這里的目的都是為了促使器具有一個泄放電容器能量的措施，從而確保在插頭與電源斷開后，在被有意或無意觸及時，不會對人體造成嚴重傷害。此外，可能插頭放電的危害不單單是電擊傷害這一點，還需要考慮其他的潛在危害，例如火災隱患。電容器能量的泄放是通過電流流出實現的，而電流在導體中的流動會產生熱量，兩者之間呈現平方后正比的關系，所以當插頭的插腳在斷電后被一個低電阻導體橋接，此時就會有電流流過，電容器此時儲存的能量越高，則瞬時電流越大，而表征電容器能量高低的指標之一便是電容器兩端電壓的大小，體現在整個器具上就是插頭插腳之間的電壓大小，只有能量越小，才能讓可能產生的電流越小。

當然以上僅僅是筆者自己的一點猜測和思考，作為拋磚引玉，歡迎各位讀者和專家提出自己的觀點和意見。
