本文主要研究汽車產業電子電氣設備關于氣候環境的檢測要求，依據國際標準ISO16750-4《道路車輛電氣及電子設備的環境條件和試驗氣候負荷》和ISO20653 《道路車輛 - 防護程度(國際防護等級代碼) - 電氣設備針對外界物體進入、水侵蝕及人為接觸危險零部件的防護》，同時基于國際上主流汽車企業實際應用的新版供貨規范，關于3.5噸以下汽車電氣、電子部件和模塊等產品在氣候環境試驗部分的測試要求和試驗方法，重點模擬車輛在特殊使用環境下（車輛清洗、行駛過水域或浸沒水中等使用場景）部件或組件遭受冷熱沖擊、濺水、水流壓力噴射等嚴酷環境負荷時耐受性和水防護方面的性能表現，給出了幾個關鍵試驗項目，包括：高壓清洗和壓力沖洗、飛濺水熱沖擊、熱沖擊-浸沒，以及無外殼汽車部件的熱沖擊試驗。這些檢測方法研究和標準化工作不僅有利于推動我國汽車電子行業的質量監督和管理工作的全面開展，對于促進我國汽車電子產品的自主開發及國際市場推廣也有不可忽視的帶動和指導作用。



高壓清洗和壓力沖洗



01.目的



試驗?zāi)M在車輛清洗過程中遭受到水作用的部件上的負荷。針對可直接暴露于高壓清洗/壓力噴射水洗滌或底部洗滌的部件或組件，旨在驗證當暴露于高壓清洗/壓力噴射沖洗時部件的功能完整性。



02.測試



按ISO 20653中IP X9K的配置要求及下表1中的參數設置進行測試。實施試驗期間，應重構對應部件在車輛中的安裝位置。

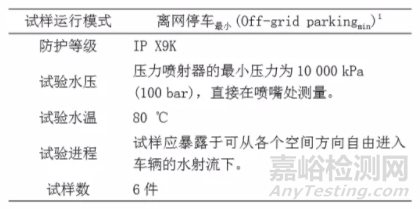

表1.高壓清洗/壓力噴射沖洗試驗的配置參數





03.要求



試樣應達到ISO 20653中防護等級IP X9K的要求，不允許有水滲入試樣。試樣應在整個環境測試序列計劃中的項目均完成后方可打開。



試件應在試驗前、試驗后功能完好且所有參數符合規范要求。應通過持續參數監測和參數測試（?。矗谑覝睾凸ぷ麟妷簵l件下試樣無瑕疵功能的關鍵參數測試）進行驗證。



飛濺熱水沖擊



01目的



試驗?zāi)M當車輛駛過水坑時暴露于飛濺水中的部件上的負荷。針對安裝在外部區域或發動機艙內的部件或組件，這些部件預計會遭受到飛濺水（例如：車輛駛過水坑時），旨在驗證其在遭受到突然冷卻水時功能的完整性。



02測試



具有飛濺水的溫度沖擊試驗的參數配置情況和試驗條件要求詳見下表2。實施試驗期間，應重構對應部件在車輛中的安裝位置。試驗配置（如：安裝位置、遮蓋面、裝飾面板、運行狀態）應由承包商提出、購買方批準，并記錄在冊，其中，結合GB/T 28046.4要求，試樣放置方向一般與裝車/車載方向一致。如果冷卻回路在線，則冷卻液的溫度應能跟蹤相應試驗溫度達到限值，即最大冷卻溫度Tcool,max。僅環境溫度在高于冷卻液的溫度限值上波動。

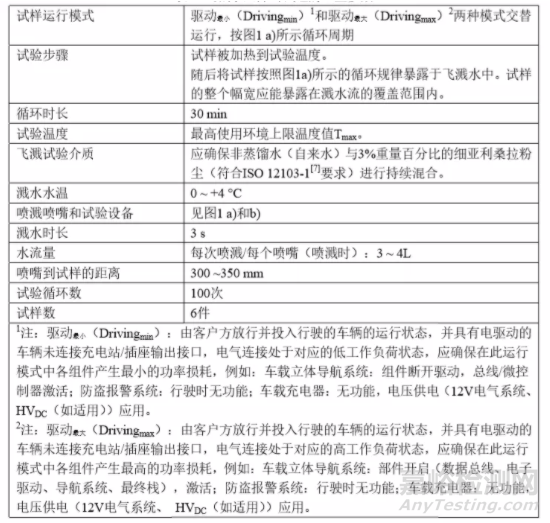

表2.飛濺水熱沖擊試驗的配置參數







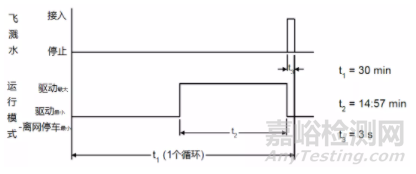

圖2.飛濺水熱沖擊試驗設置 :飛濺水噴嘴

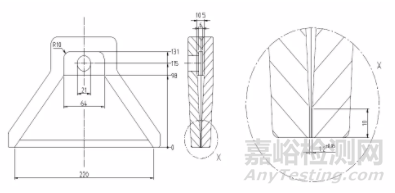

圖3.飛濺水熱沖擊試驗設置 :試樣和設備配置



03要求



試樣不允許有水滲入。試樣應在整個環境測試序列計劃中的項目均完成后方可打開。試件應在試驗前、試驗后功能完好且所有參數符合規范要求。應通過持續參數監測和參數測試（?。┻M行驗證。



熱沖擊-浸沒



01.目的



試驗?zāi)M浸泡在水中時部件上的負荷。針對安裝在涉水深度以下，預期會遭受（鹽）水短時浸泡的部件或組件（例如：當車輛駛過水域時，IP X7），旨在驗證受熱部件突然遭受冷卻水浸沒時功能的完整性。



02.測試



按ISO 20653中IP X7的配置要求和表3中的試驗參數設置進行測試。



實施試驗期間，應重構對應部件在車輛中的安裝位置。如果冷卻回路在線，則冷卻液的溫度應能跟蹤相應試驗溫度達到限值，即最大冷卻溫度Tcool,max。僅環境溫度在高于冷卻液的溫度限值上波動。

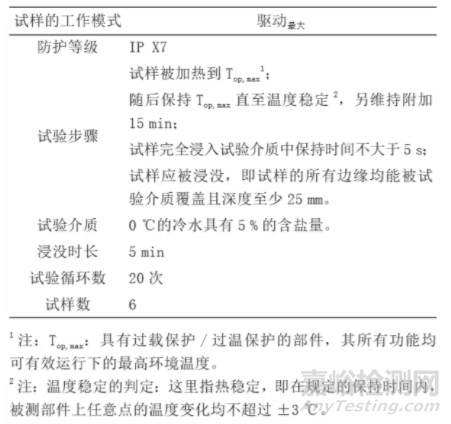

表3.熱沖擊-浸沒試驗的配置參數





03.要求



試樣不允許有水滲入。試樣應在整個環境測試序列計劃中的項目均完成后方可打開。試件應在試驗前、試驗后功能完好且所有參數符合規范要求，通過持續參數監測和參數測試（?。┻M行驗證。



熱沖擊（無外殼）



01目的



該項技術試驗不模擬任何實際負荷。確切地說，試驗旨在探查模塊的機械連接區域中的薄弱點，如焊接點。試驗應使用部件中的模塊來完成，不帶外殼和機械部分。應構建必要的支撐以保證不會有額外的機械應力作用在模塊上。



02測試



按IEC 60068-2-14關于溫度變化的試驗要求及表4中的參數設置進行測試。



表4.熱沖擊（無外殼）試驗的配置參數





03要求



試件應在試驗前、試驗后功能完好且所有參數符合規范要求，通過持續參數監測和參數測試（大）（即：在提供特定溫度（最高環境溫度（Tmax）、室溫（TRT）和最低環境溫度（Tmin））和電壓（最小工作電壓限值（Vopmin）、工作電壓（Vop）和最大工作電壓限值(Vopmax)條件下試件無瑕疵功能的驗證）進行驗證。



引用本文：



許毅，奚迪，王家星.車輛電氣和電子組件氣候環境負荷與關鍵試驗解析[J].環境技術，2021，229(1):42-46.
