呼吸機或呼吸器是一種可有效代替、控制或改變?nèi)说恼Ｉ砗粑黾臃瓮饬?，改善呼吸功能，減輕呼吸消耗，節約心臟儲備的醫療器械?？梢詾樯砩蠠o法呼吸或呼吸不足的患者提供呼吸，進行機械換氣?，F(xiàn)代呼吸機由計算機控制，但也可以使用簡單的手動氣囊閥面罩對患者進行呼吸。呼吸機主要用于重癥醫學，家庭護理和急診醫學以及麻醉學。

以下是針對呼吸機產品屏幕顯示終端輻射發射超標分析與整改，為了確定問題出現位置，把產品分解測試，去掉顯示屏和核心板后分別測試結果。

1.現象描述

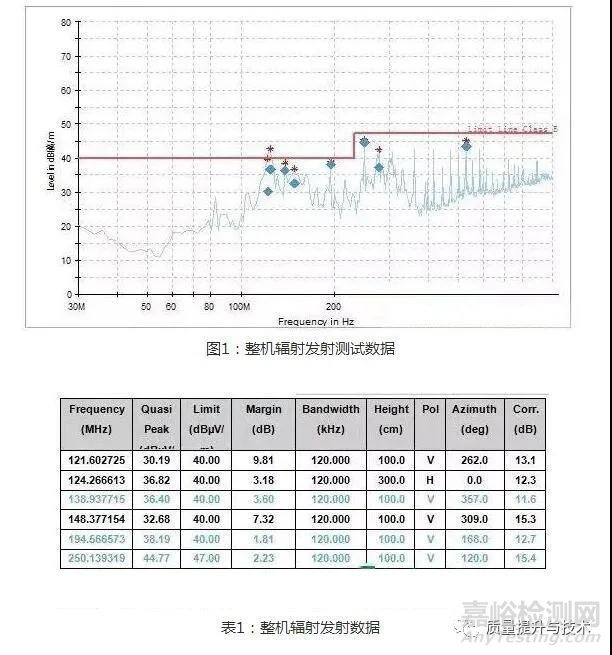

對于醫療產品需要達到輻射騷擾實驗CLASSB的要求，如圖1所示：

2.原因分析

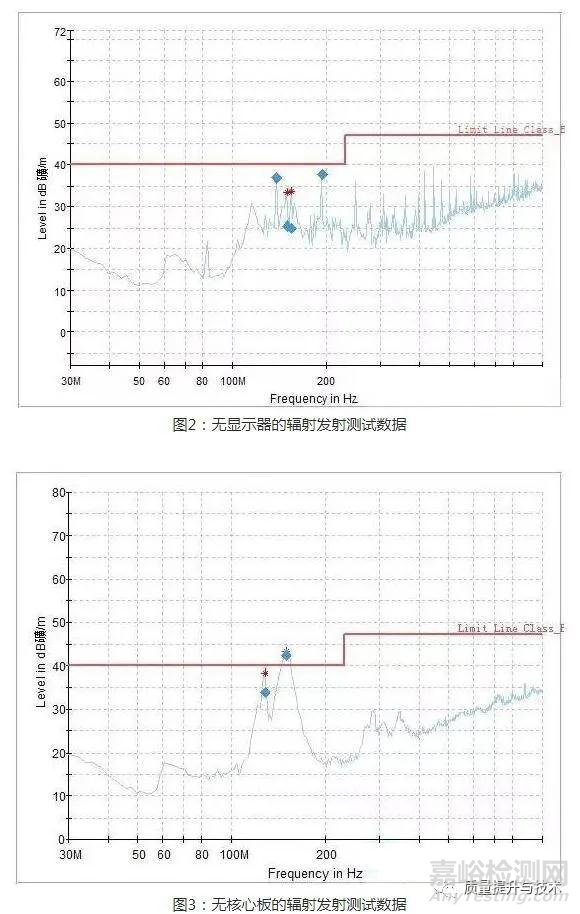

手頭沒有近場探頭等設備，為了確定問題出現位置，把產品分解測試，去掉顯示屏和核心板后分別測試結果

如下圖：

根據前3張圖對比可知，圖上的毛刺是核心板產生的，窄帶噪聲找下規律，此類干擾通常是由周期信號引起的，表1數據分析可得，194.5M和138.9M測試不合格，測量下液晶屏驅動時鐘為27.8M，而194.5-138.9=27.8*2，138.9為液晶時鐘的5次諧波，194.5為7次諧波。輻射源已找到。其他測試點數據也是基波的整數倍，加以驗證。

根據前3張圖對比可知寬帶噪聲121.6M和124.2M是不合格的，是底板產生的，底板主要是電源部分，包括背光電源和供電電源。根據圖2和圖3對比可知，超標的能量一部分是來自背光電源的。

3.整改措施

（1）時鐘電路分析整改

看電路發現時鐘信號線較長，形成天線且在信號輸出端沒有濾波器件，選擇在信號輸出端串接個磁珠。型號CVB1608V601T，其阻抗頻率曲線如下圖，從圖中可知，該磁珠對液晶屏?xí)r鐘信號基頻27.8的阻抗只有40歐左右，而對5次，7次諧波的阻抗較大，這樣就保證信號不失真且有效的減弱的諧波的輻射能量。

（2）電源分析整改

查詢電路板可知，背光電源為10V恒流源，且距屏幕軸線較遠，輸出線達到一定長度，就會輻射超標，重新布板，背光電源靠近液晶屏。

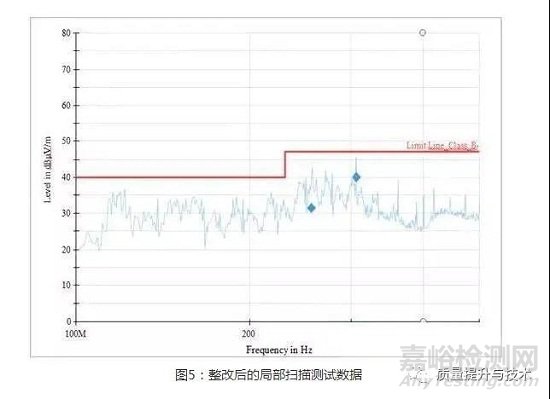

4.經驗總結

1、整改過程中，如果沒有近場探頭，產品可拆分測試，是有可能分拆出輻射超標的來源的；

2、PCB設計很重要，高頻信號走線要短，否者走線會變成輻射源的天線。
