隨著鋰電行業的飛速發展，鋰離子電池已在手機、電腦、汽車、儲能等領域廣泛應用，用戶對電池的快充要求越來越高，相應的對電池的倍率性能要求也越來越高。鋰離子電池倍率性能與電池電阻息息相關，電池電阻包含離子電阻和電子電阻，其中離子電阻主要指鋰離子在電極孔隙中的電解液中傳輸電阻、鋰離子通過SEI膜的電阻、鋰離子與電子在活性材料/SEI膜界面的電荷轉移電阻以及鋰離子在活性材料內部的固相擴散電阻，電子電阻主要指正負極活性材料電阻、集流體電阻、活性材料之間接觸電阻、活性材料與集流體接觸電阻以及極耳焊接電阻等4,6。在實際電池研發以及生產過程中，離子電阻部分需在電池成品端進行評估，而電子電阻部分可在材料及極片端進行快速評估，因此，材料和極片電子電阻的準確評估，對成品電芯的電阻預估有重要意義。

在全電池電子電阻中，正極極片電阻通常占比較大。正極極片電阻受多種材料的影響，包括活性材料，粘接劑，導電碳，其中活性材料含量比例高達95%以上1-3，在固定其他材料比例時，粉末電阻和極片電阻理論上會有一定程度的相關性，如能確定這種相關性，可將對電芯電阻的評估在從極片端進一步提前至材料端5，不但節約研發和生產成本，又加快了研發進度，有利于企業更快滿足市場需求，抓住市場機遇。

目前測試正極粉末電阻有兩種方法：四探針?lè)ê蛢商结樂āＦ渲兴奶结樂ㄊ潜碚鞣勰浩砻鏅M向電阻，兩探針?lè)ㄊ菧y(cè)試粉末壓片的縱向穿透電阻。極片電阻的測試方法通常采用的是兩探針?lè)椒?-3，詳情可參考《極片工藝監控新方法》一文。為了保證測試結果的可比性，本文對粉末電阻和極片電阻的測試均選用基于兩探針?lè)椒ǜ倪M(jìn)的四線法加可控壓雙圓盤電極，其中粉末電阻測試儀最大達到200MPa的施加壓強，可使粉末壓實狀態與粉末在極片中的壓實狀態更加接近。

1.實驗設備與測試方法

1.1 實驗設備

1.1.1 粉末電阻&壓實密度測試

儀器型號PRCD1100（IEST元能科技），電極直徑16mm，測試壓強范圍10~200MPa，保壓時間10s。

1.1.2 極片電阻&壓實密度測試

儀器型號BER1300（IEST元能科技），電極直徑14mm，施加壓強25MPa，保壓時間25s。

1.2 測試方法

1.2.1 粉末電阻&壓實密度測試

取1~2g粉末樣品，稱重后倒入治具(PR-Device-16)中，在預振實儀（Pre-V1）上預先振實粉末，使粉末受壓前的堆積狀態一致，再將治具放入粉末電阻儀PRCD1100，開啟PRCDMS軟件設置測試壓強、保壓時間參數，軟件自動讀取粉末樣品厚度、壓實密度、電阻、電阻率、電導率等數據。

1.2.2 極片電阻&壓實密度測試

將輥壓后的極片剪切成約5cm×10cm的長方形尺寸，放置于極片電阻儀兩電極之間，開啟MRMS軟件，設置測試壓強、保壓時間、活性物質質量等參數，軟件自動讀取極片厚度、壓實密度、電阻、電阻率、電導率等數據。

2. 不同體系粉末電阻與極片電阻對應關系

2.1 鈷酸鋰LCO體系

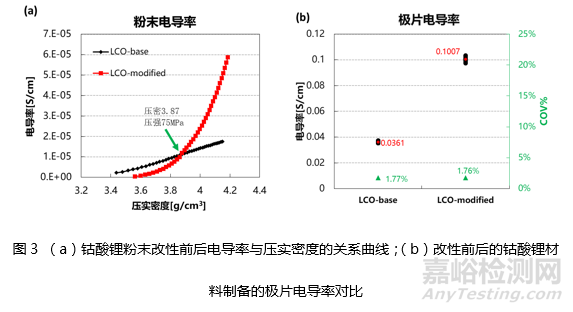

 鈷酸鋰材料是目前消費類電池使用最為廣泛的正極材料，由于鈷酸鋰材料的粉末電阻較大，導電性較差，常常需要對其進行改性，如摻雜或包覆。如圖3（a）是對經過改性前后的鈷酸鋰材料進行的粉末電阻測試，自動獲得粉末電導率與粉末壓實密度的關系曲線，由圖可知，在壓實密度小于3.87g/cm3（75MPa施加壓強）時，改性后的粉末電導率小于改性前，而當壓實密度大于3.87g/cm3后，改性后的粉末電導率開始優于改性前，且隨壓實密度的增加而快速增加。對比圖3（b）兩種粉末采用相同的配方和工藝制備的極片（極片壓實密度4.0g/cm3）的電導率，改性后的鈷酸鋰極片電導率顯著好于改性前，這證明對鈷酸鋰粉末的改性是有效的。以上結果說明，針對該款材料，在粉末的受壓狀態與粉末在極片中的受壓狀態一致時，可得到粉末電阻和極片電阻一致的趨勢。

2.2 鎳鈷錳NCM體系

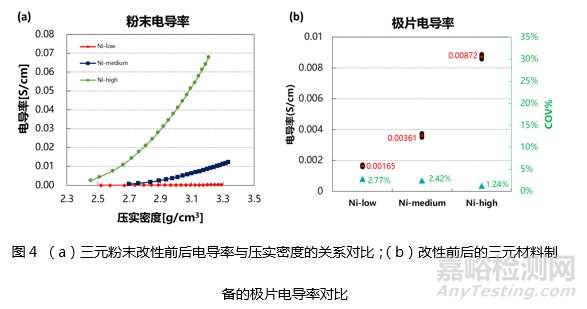

       鎳鈷錳三元材料由于其較高的克容量，是大多數動力電池首選的正極材料。三元材料的克容量主要受Ni含量的影響，Ni含量越高可逆容量越高，但另一方面隨著Ni含量的增加，電池的循環性、倍率性和熱穩定性也會有一定程度的影響。如圖4（a）是三種不同Ni含量的粉末電導率與粉末壓實密度的關系，如圖可知，隨著Ni含量的增加， 粉末電導率也表現出增加的趨勢。對比圖4（b）采用相同的配方和工藝制備的極片（極片壓實密度3.2g/cm3）的電導率，也同樣可得到極片電導率隨Ni含量的增加而增加的趨勢。以上結果說明，三元粉末電阻與極片電阻有一致的對應關系。

2.3 磷酸鐵鋰LFP體系

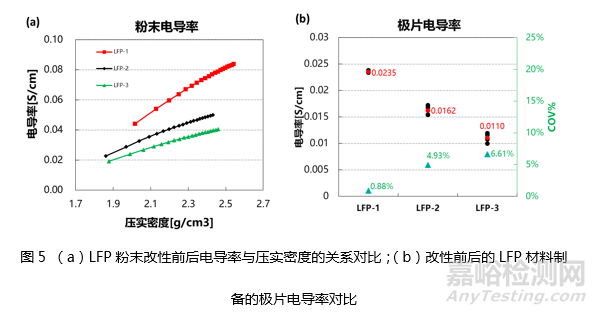

隨著市場對動力電池安全性的強烈要求，磷酸鐵鋰材料以其高的結構穩定性正逐漸成為許多動力電池企業優先使用的正極材料。但磷酸鐵鋰材料本身的導電性較差，需要預先對其進行改性才可使用在對倍率性能要求較高的動力電池中，常用的改性方法有：摻雜，碳包覆和材料納米化等7。如圖5（a）是3種不同改性方式的LFP材料的粉末電導率和壓實密度的比較，如圖可知，在相同壓實密度條件下，三種材料電導率趨勢為：LFP-1>LFP-2>LFP-3。對比圖4（b）采用相同的配方和工藝制備的極片（極片壓實密度2.4 g/cm3）的電導率，也同樣可發現極片電導率大小為：LFP-1>LFP-2>LFP-3，與粉末表現出相同的趨勢，因此可使用粉末電導率快速評估改性的效果。

3. 總結

本文采用四線法加可控壓雙圓盤電極的方法分別測試鈷酸鋰、三元和磷酸鐵鋰的粉末電阻和極片電阻，同步可得到二者的壓實密度。當粉末壓實狀態與粉末在極片中的受壓狀態接近時，三種體系的粉末電阻與極片電阻有相同的趨勢，因此可將評估電芯的電子電阻從極片端提前至粉末端，加快研發進度，節約研發和生產成本，有利于企業更快滿足市場需求，抓住市場機遇。
