管殼式換熱器是石油、化工、制藥、食品生產中應用最廣的熱交換設備，管殼式換熱器以其結構堅固、可靠性高、適應性強和選材廣等優點在換熱器的生產和使用數量上一直占主導地位。
但是由于其結構的復雜性和使用工況的多樣性，也常常出現換熱器的局部失效甚至整體報廢，換熱器檢修工作量往往占裝置總檢修工作量的50%-70%。本文還總結老師傅檢維修施工中積累的一些經驗，希望對大家今后換熱器檢維修有所指導。
換熱器失效形式
管殼式換熱器的主要零部件包括：筒體、封頭、管束、管板、折流板、接管、法蘭及膨脹節等，主要的失效形式包括管束失效、管子與管板的連接失效、筒體失效等。
管束失效
1、管束震動失效
為了強化殼程傳熱和減小結垢，常采用提高殼程流體流速的方法。然而，殼程流體流速的提高往往導致管束的誘導振動，從而管子會發生碰撞破壞、折流板處管子切開、疲勞失效等情況。
2、管束腐蝕和磨蝕失效
換熱器的失效大多數是由腐蝕引起的。最常見的腐蝕部位是換熱管，然后依次是管板、換熱器封 頭及小直徑的接管。管束腐蝕和磨蝕失效的主要原因有：污垢腐蝕、介質腐蝕、管內流速過大而發生磨蝕、電腐蝕和管端發生縫隙腐蝕等。
3、傳熱能力下降
在換熱器運行過程中，由于工作介質的硬度較高，或流體中含有顆粒物、懸浮物，冷卻水中有藻類、細菌、泥沙等都會導致管束內、外壁嚴重結垢。隨著污垢層的增厚，傳熱熱阻很快增大，嚴重時污垢將會使工作介質流道阻塞，從而導致?lián)Q熱能力迅速降低。
4、管束泄漏
在換熱介質腐蝕、應力腐蝕、間隙腐蝕或碰撞、磨損等情況下，管子上將產生微觀裂紋，如果存在高拉應力或交變應力，裂紋會迅速擴展而發生泄漏。
管子與管板的連接失效
根據換熱器的使用工況不同，管子與管板的連 接接頭形式可分為焊接、脹接和脹焊并用三種。接頭形式不同，失效形式也各異。
焊接時存在的主要問題有：產生焊接缺陷如燒穿或未焊透；焊接接頭處產生熱應力導致應力腐蝕；管子與管板孔之間存在間隙可能引起縫隙腐蝕；焊接不銹鋼材料時在熱影響區造成金相組織的改變導致耐蝕性驟降。
對于脹接接頭，在脹接過程中存在殘余應力，接頭處可能在具備發生應力腐蝕的溫度和介質條件很快就因應力腐蝕而失效；"脹接連接的抗拉脫力偏低，特別是當使用溫度高于300度時，材料的蠕變會使擠壓殘余應力逐漸消失，連接可靠性難以保證。
脹焊并用實現了焊接和脹接的優勢互補，具備抗反復熱沖擊及熱腐蝕、提高接頭的抗疲勞性能和消除間隙腐蝕等優點。但是，脹焊并用時操作要求高，一般用于操作條件比較苛刻的場合。
筒體失效
殼體與管子所處的工作環境基本相同，因而殼體的失效形式有腐蝕（包括介質腐蝕、應力腐蝕等）、泄漏、爆炸等。

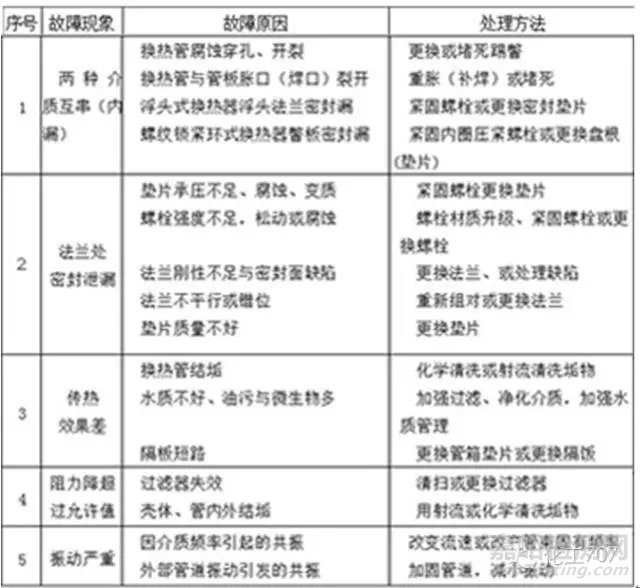

常見失效形式的處理方法
注意了，下面是整理長期一線檢修的老師傅的實踐經驗，十足干貨。
換熱器墊片型式選用
1、執行設計要求的原則
換熱器墊片的選用應依據設計圖紙的要求。實際應用時很多換熱器設計圖樣中為纏繞墊、波齒復合墊片，而往往根據經驗選用高強石墨墊代用，有的場合纏繞墊代用了波齒復合墊片，這種做法是不對的。
因為即便選用的墊片與工況適合，但工藝、操作波動時，承波動載荷的性能不同，所以不能隨意改動設計墊片型式、材質。設計圖紙中要求管箱、浮頭墊片有分程筋條時，還應要求墊片整體加工。
2、對照標準規范選用
換熱器墊片選型應參照現行標準規范，相關標準有：
GB 151-1999 《管殼式換熱器》P155 附錄H -<墊片>。
JB/T 4704-2000 《非金屬軟墊片》;
JB /T 4705-2000 《纏繞墊片》 ;
JB/T 4706-2000 《金屬包墊片》;
JB/T 4707～-2000 《壓力容器法蘭》。

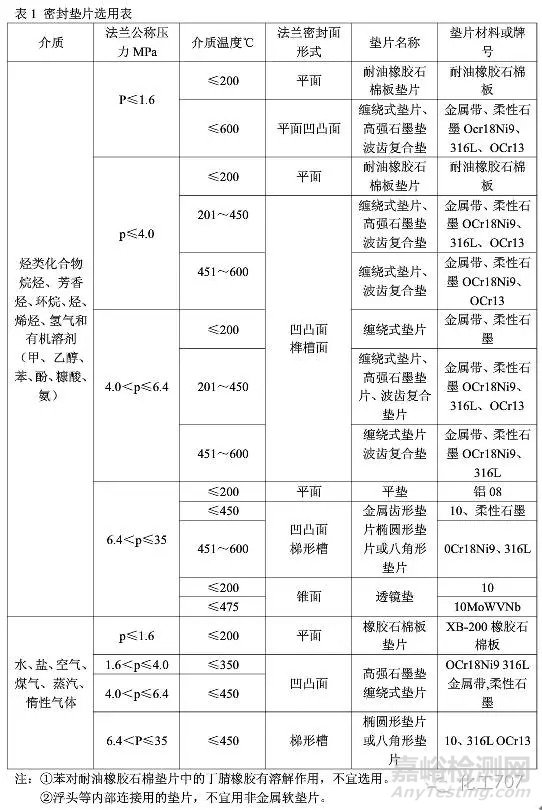

以上壓力容器的現行標準規范墊片選用表中無金屬波齒復合墊、高強石墨墊墊片。如選用這兩種墊片可參照《石油化工設備維護檢修規程》（第一分冊）P283，SHS 01009-2004 《管殼式換熱器維護檢修規程》表1 <密封墊片選用表>選型，詳見下表。
U型管換熱器試壓程序
眾所周知，浮頭式換熱器按照規范試壓為三遍: 管束試壓—管程試壓—殼程試壓。而以往U型管換熱器試壓通常為兩遍，即管束試壓—管程試壓。
由于U型管換熱器是適用于高溫、高壓和高溫差的換熱器，多數U型管換熱器殼程介質為關鍵工藝介質、易燃易爆危險介質，新區煤柴油加氫、制氫、加氫裂化、渣油加氫等裝置含此類U型管換熱器也較多。
因此為檢查管箱側墊片（管束墊片）的密封效果，保證此類關鍵換熱器的安全運行，這類U型管換熱器試壓也應試三遍，即管束試壓—管程試壓—殼程試壓。
浮頭換熱器浮頭法蘭平面測量與機加工
浮頭式換熱器發生內漏，管殼程介質互串，除管束泄漏外還可能是浮頭法蘭密封泄漏,因此浮頭式換熱器檢維修時應排查浮頭法蘭密封是否泄漏。
首先拆外頭蓋后，向管程充壓，檢查浮頭墊片的密封情況。
浮頭法蘭經長時間運行后發生變形、與浮動管板密封面平行度超標，也能導致浮頭法蘭密封失效而泄漏，因此還必須進行浮頭法蘭密封面的平面度檢測。
如發現浮頭法蘭變形超差必須進行機加工處理。浮頭法蘭與勾圈相對的端面也要進行機加工（同樣加工量），使之與密封面保持平行。有隔層板的要重新修磨密封端面，保證與浮頭法蘭密封面在一個平面內。
當浮頭法蘭變形、平面度超標不能滿足密封要求而導致裝置運行時換熱器內漏情況， 例如60萬連續重整脫C6塔底重沸器E-212（BJS1500）換熱器內漏，經車床測量密封面平面度差為3mm。圖為機加工后的浮頭法蘭
試壓胎具尺寸的快速確定
換熱器檢維修前需準備好試壓用夾圈、假帽，這就需要確定試壓胎具的幾個主要特征尺寸。夾圈主要特征尺寸：孔心直徑、孔徑及個數、厚度。
假帽主要特征尺寸：內徑Di、深度h 、孔徑及個數（法蘭式）。換熱器組件拆卸之前，快速準確確定所需試壓胎具的特征尺寸方法有查閱設計圖紙、現場實測對照標準確定。
1、查閱設計圖紙
通過查閱設計圖紙確定夾圈、假帽特征尺寸是最準確便捷的預判方法。夾圈的3個特征尺寸對應圖紙管箱法蘭螺栓孔心直徑、孔徑孔及個數、厚度。
假帽特征尺寸：內徑Di=浮動管板外徑D+2~3mm，深度(即浮動管板伸出殼體長度) =管束長度-殼體長度-固定管板厚度-浮動管板厚度，法蘭式假帽孔徑及個數對應外頭蓋法蘭（或外頭蓋側法蘭）螺栓孔徑及個數。
2、現場實測 對照標準確定
除少數特殊換熱器的管箱法蘭、外頭蓋法蘭為非標法蘭外，大多數換熱器管箱法蘭標準為JB/T 4703-2000《長頸對焊法蘭》，外頭蓋法蘭標準為JB 4721-92《外頭蓋側法蘭》。
可以利用盤尺測量管箱法蘭外徑、外頭蓋法蘭（或外頭蓋側法蘭）外徑，算出其外徑。同時記錄下現場換熱器螺栓大小及個數，再對照兩個標準，查對應尺寸得出。
試壓盲板鉆孔
換熱器拆修試壓時經常遇到管殼程試壓盲板無位置、堵完盲板后無處排氣的問題，如氣分、催化、蒸餾等裝置的塔底重沸器。有時為了加堵試壓盲板，需要拆除相連管段甚至現場動火割除管線、試壓結束后再恢復。
遇到這類情況可以采取在盲板側面鉆孔用于加壓（充水）、試壓系統排氣的方式予以解決，也能夠減少浮頭式換熱器、U型管換熱器三遍試壓時通過拆把殼程法蘭盲板排氣的工作量。
一般情況l=80-100mm，φd= 6、8、10，可根據盲板厚度H及實際需要確定。盲板厚度除滿足試壓強度要求、鉆排氣孔的需要外，還需考慮夾持盲板的法蘭螺栓長度是否合適，否則需工前準備相應長度、數量的螺栓。
試壓過程保護螺栓措施
換熱器試壓值通常是最高操作壓力的1.25倍再乘溫度校核系數，這樣比換熱器運行時壓力要大。試壓安裝夾圈時，為了降低裝拆螺栓的工作量，常習慣性隔幾個孔穿螺栓緊固。
尤其有些壓力較高換熱器把夾圈時還需要用液壓扳手緊固，這樣使得螺柱在緊固過程中受力過大、被拉伸，造成螺母與螺栓粘連從而無法拆除，只能用鋸割方法破壞性拆卸。這樣不但造成換熱器管箱螺栓的損耗，甚至延誤換熱器回裝工期。
因此，安裝夾圈、法蘭式假帽時如果利用管箱螺栓等換熱器本體螺栓，要注意保護螺栓，將螺栓安裝齊全；高壓換熱器用液壓扳手緊固安裝夾圈時，螺栓也要涂抹防咬合劑。
來源：化工707
