SiP組件的失效模式主要表現為硅通孔(TSV)失效、裸芯片疊層封裝失效、堆疊封裝(PoP)結構失效、芯片倒裝焊失效等,這些SiP的高密度封裝結構失效是導致SiP產品性能失效的重要原因。
一、TSV失效模式和機理
TSV是SiP組件中一種系統級架構的新的高密度內部互連方式,采用TSV通孔互連的堆疊芯片封裝結構,如圖1所示。TSV的工藝缺陷是導致其通孔互連失效的主要原因,有關TSV的工藝缺陷主要有以下3種模式。

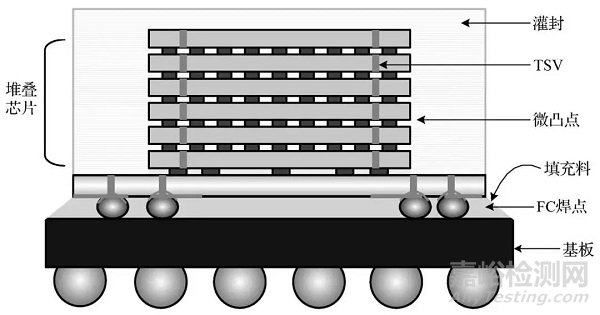

圖1 采用TSV通孔互連的堆疊芯片封裝結構
1.TSV凸起
TSV凸起,即出現在TSV表面的突出物,TSV表面的凸起示意圖如圖2所示,由于TSV凸起會損傷晶圓,對芯片堆疊結構的電互連構成潛在的風險。凸起的工藝缺陷原因在于,硅片通孔Cu電鍍之后,晶片表面多余的Cu需要通過化學機械研磨去除并進行退火處理,退火前后溫差較大,Cu與Si之間的熱膨脹系數(CTE)失配,引起TSV內部電鍍Cu材料產生較大的應力,而電鍍Cu又受到周圍Si襯底材料的約束,為了釋放內部應力,電鍍Cu只能垂直向外擴張,從而形成凸起。凸起缺陷產生于退火工藝,不同的退火條件對凸起的影響差異很大,退火溫度越高,凸起越明顯。另外,退火時間和TSV直徑、深度、間距等參數對凸起的形成也起到一定的作用。

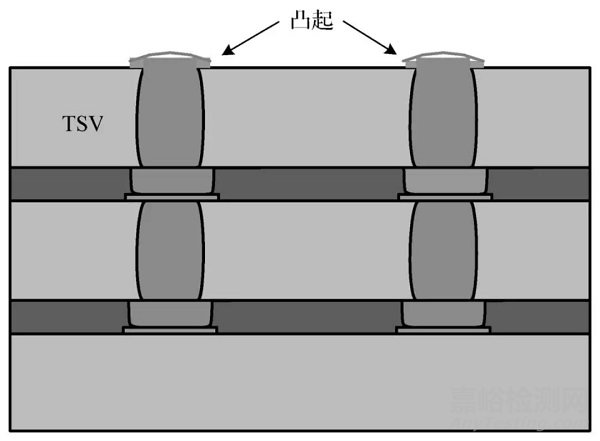

圖2 TSV表面的凸起示意圖
2.TSV填充空洞
TSV填充空洞缺陷,如圖3所示。TSV填充空洞產生在TSV通孔填充結構中,將導致TSV互連電阻增加,甚至導致SiP組件開路失效,如果空洞產生在絕緣層內,如TSV的側壁,將導致TSV和硅襯底間短路,產生漏電流。這種因填充不完全導致的空洞,是TSV工藝缺陷最普遍的問題。其主要原因在于,電鍍時TSV通孔底部存在氣泡,在TSV電鍍Cu過程中,Cu填充過程是由側壁向中間進行的,而Cu的沉積速率隨電鍍電流密度的增大而加快,由于TSV通孔口處的電鍍電流密度較大,使得通孔口處的Cu比中間更早填充滿,導致TSV通孔底部因不能繼續填充而產生空洞,可以利用真空預處理顯著改善TSV電鍍效果。使Cu填充率接近100%。另外,刻蝕工藝產生的貝殼效應導致孔壁不平整、潤濕不良,也是形成TSV填充空洞的一個關鍵因素。

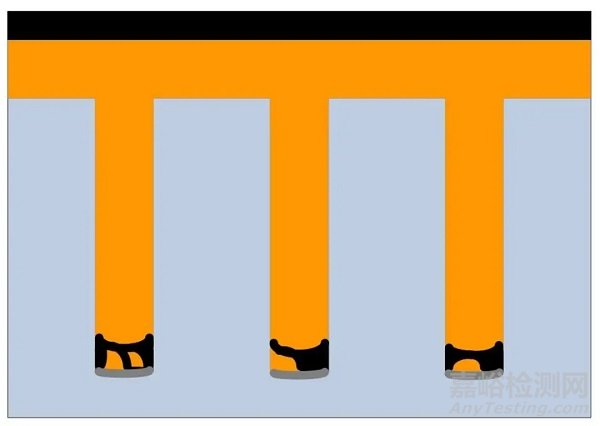

圖3 TSV填充空洞缺陷
3.TSV開裂分層
TSV填充材料和其他高溫工藝的作用,還可能產生另一類高發缺陷—開裂分層。由于填充金屬Cu、Si襯底和絕緣層SiO2之間的熱膨脹系數不匹配,制造封裝過程中的TSV內部將產生顯著的熱機械應力。在熱機械應力的作用下,TSV微凸點將有可能發生開裂,凸點與通孔、焊盤之間有可能分層。微凸點是TSV互連的組成部分,實現上下堆疊層的電連接,微凸點的開裂缺陷引起凸點電阻增加,影響器件的電性能。
當TSV結構合理時,Cu區產生的應力很小,不會引起失效。然而這些應力的疊加與TSV的工藝缺陷結合極有可能產生失效,如瞬間界面分層、微凸點開裂和TSV開裂等。
二、芯片堆疊失效模式和機理
SiP組件的芯片疊層結構,大部分采用引線鍵合方式和引線鍵合/倒裝焊混合的方式互連。疊層芯片封裝的失效通常包括芯片開裂、分層、鍵合失效(開路或短路),以及其他與工藝相關的缺陷。
1.芯片開裂
造成疊層芯片開裂的原因主要有兩個:一是過大的機械應力造成芯片開裂;二是溫變應力和熱失配,由于芯片和與其接觸材料之間的熱膨脹系數不匹配,在回流焊等溫度變化大的情況下熱膨脹程度不一樣,在接觸面會產生剪切應力和張應力,芯片有微小裂紋的地方受到應力作用極易開裂。
2.分層
分層可能出現在芯片與引線框、芯片與焊點、引線框與塑封料、芯片與塑封料、焊點與基板等位置。引起分層的原因有熱機械失配、機械負載、體積收縮或膨脹、內部壓力、界面反應(如氧化、潮濕、污染等)引起的黏膠劑脫落。
3.鍵合失效
鍵合失效表現主要為鍵合點開路和鍵合絲斷。造成鍵合點開路的可能原因有金鋁化合物失效、鍵合工藝不良、熱疲勞開裂、腐蝕等。鍵合絲斷的原因主要是大電流熔斷和機械應力。
4.工藝缺陷
晶片減薄工藝造成的缺陷主要是粗糙與翹曲問題。減薄的晶圓厚度低,易斷裂,并且因背面研磨常使芯片表面凹凸不平,容易在局部產生較大應力,晶圓劃片的主要問題是崩裂、背崩現象。由于晶圓很薄、很脆,背崩就可能延伸到晶圓正面,發生崩裂;如果崩裂程度輕微,不易被發現,可能會在后期影響器件的可靠性。疊層芯片封裝潛在的可靠性問題:因布局結構帶來疊層芯片的受力不均;堆疊對準精度差,影響導電等性能;模塑封裝工序使用的材料不當將會引入熱失配、氣密不佳和散熱差等諸多問題。
三、 PoP封裝堆疊失效模式和機理
堆疊封裝(PoP)又稱為封裝堆疊,是指在底部帶封裝的元器件上面再疊放一個帶封裝的元器件,例如,邏輯模塊+存儲模塊,這種疊層通常在2~4層,存儲型PoP可達到8層,SiP組件存儲芯片封裝和邏輯芯片封裝的PoP結構如圖4所示。

圖4 SiP組件存儲芯片封裝和邏輯芯片封裝的PoP結構
SiP組件中PoP封裝結構的失效模式,主要有翹曲、焊點失效、下填充膠分層開裂、工藝缺陷。
1.翹曲
PoP面臨的最嚴重的可靠性問題是翹曲,封裝體由于受力不平衡引起彎曲變形。翹曲是因?yàn)椴牧祥g的熱膨脹系數不匹配,再加上黏著力的限制,在外界溫度變化的影響下,封裝材料間應釋放因溫度影響而產生的內應力,故而通過翹曲變形來消除內應力?;搴托酒g的熱膨脹系數失配是產生翹曲變形的主要原因,常發生于溫度變化大的回流焊工藝。翹曲分為正變形和負變形,向上凸為正變形,向下凹為負變形,PoP翹曲形狀如圖5所示。

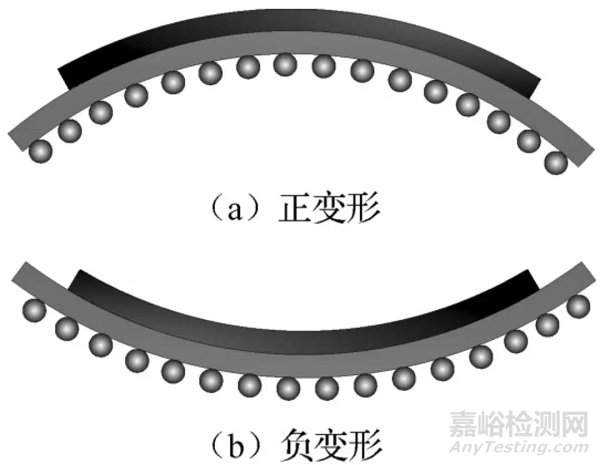

圖5 PoP翹曲形狀
2.焊點失效
PoP焊點常見的工藝缺陷有空洞、開裂、未對準、橋連、枕頭效應、間距問題等。當上下兩個封裝體進行堆疊時,頂層封裝體的下表面焊點和底層封裝體的上表面焊點進行融合,可能出現上下焊點沒有完全融合的枕頭效應,PoP焊點枕頭效應微觀形貌如圖6所示。

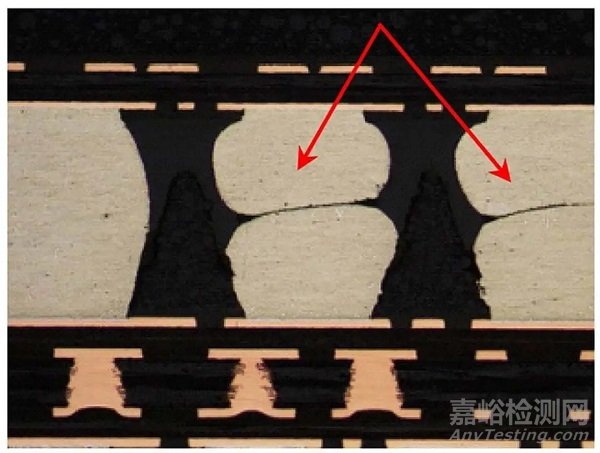

圖6 PoP焊點枕頭效應微觀形貌
如果底層芯片使用倒裝焊連接,由于芯片和基板之間的熱膨脹系數不一致,在熱循環作用下,芯片和基板收縮和擴張的程度不同,焊點將承受周期性剪切應力從而引起焊點變形和蠕變失效,最終導致焊點開裂。
3.下填充膠分層開裂
由于塑性基板與芯片的膨脹系數相差比較大,兩者在溫變大的情況下將對焊點產生剪切應力。為了減小焊點承受的剪切應力,通常在縫隙之間會加入填充膠,而填充膠在熱循環應力的頻繁作用下會發生分層開裂。
4.工藝缺陷
在PoP焊接過程中可能出現的缺陷有底部元器件短路,可能的原因有錫膏印刷、貼裝壓力、元件受熱變形;頂部元器件電氣開路,可能的原因有元件受熱變形、焊球高度差異、潤濕不良、底部元件模塑過厚、回流溫度過高;頂部元器件電氣短路,可能的原因有助焊劑過多、熱變形、貼裝精度差等。
