汽車零部件常見失效分析技術

嘉峪檢測網        2021-04-30 09:17

1、金相檢測技術



金相分析技術是失效分析中最重要的方法，主要分為以下幾個方面：



低倍組織缺陷評定



鍛造流線檢測



分析樣件



顯微組織是否符合標準/預期要求



評定非金屬夾雜物級別



測定晶粒度



脫碳層檢測



滲碳層檢測



判斷裂紋類型（淬火裂紋？鍛造裂紋？）



確定裂紋擴展方式（穿晶？沿晶？）



.......

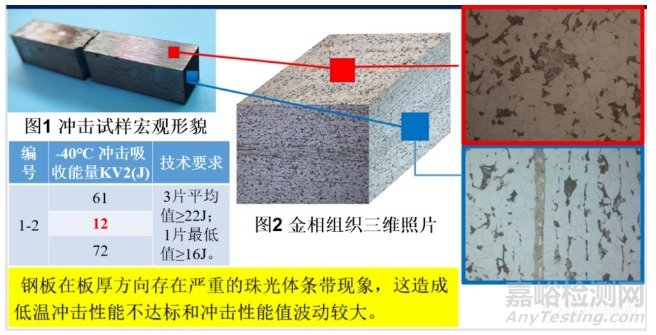

案例1：金相檢測實例——低溫沖擊功不合格原因分析 以下鋼板的3個試樣中，一個試樣低溫沖擊功不合格，而其他兩個試樣合格。檢測人員通過觀察其沖擊試樣金相組織，發現鋼板在板厚發現存在嚴重的珠光體條帶現象，這是造成低溫沖擊性能不達標和沖擊性能值波動較大的主要原因。

汽車零部件常見失效分析技術



2、無損檢測——（重點介紹X射線無損檢測技術）

無損檢測采用傳統的射線照相檢測（RT)、射線數字成像檢測（DR)及機算機斷層掃描技術（CT)技術，在對被檢測物體無損傷的條件下，以平面疊加投影或二維斷層圖像的形式，清晰、準確、直觀地展示被檢測物體的內部結構、組成、材質及缺損狀況。射線檢測技術在缺陷表征中的應用主要有以下5個方面：

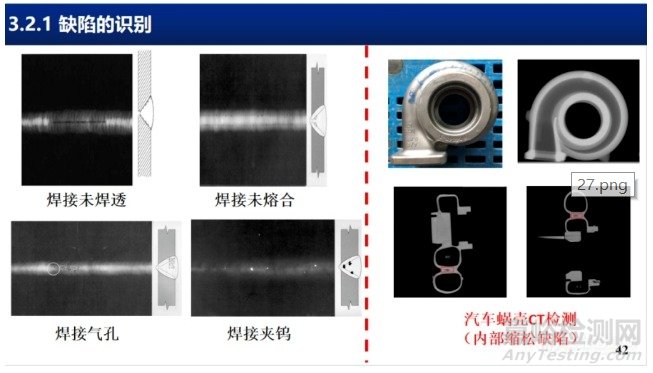

（1）缺陷的識別

汽車零部件常見失效分析技術

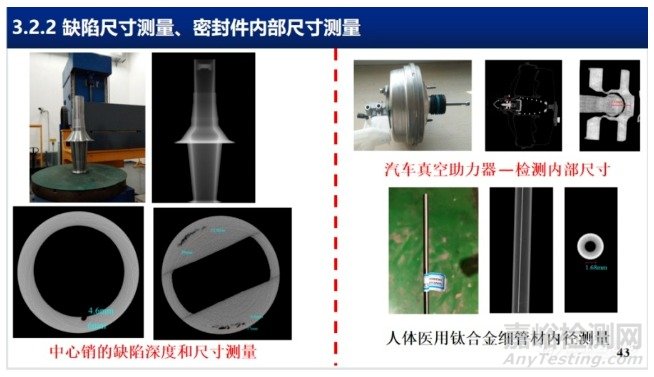

（2）缺陷尺寸測量

汽車零部件常見失效分析技術

（3）三維重建及缺陷提取（可以對材料內部缺陷三維重構，表征缺陷形狀和分布）

汽車零部件常見失效分析技術

（4）不拆解情況下內部結構分析

汽車零部件常見失效分析技術

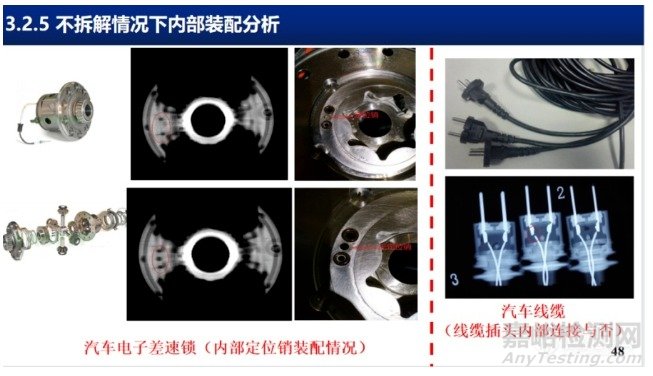

（5）不拆解情況下裝配分析

汽車零部件常見失效分析技術



3、化學成分分析



材料化學成分分析主要用于排查設計選材是否不當，存在以次充優或以假亂真。



4、力學性能



為什么要做力學性能測試？

根據失效分析的目的、要求及可能性，對硬度、室溫拉伸、沖擊、彎曲、壓扁、疲勞及高溫下的力學性能等進行測定（不破壞主要失效特征）；

評定失效件的工藝與材質是否符合要求；

獲得材料抵抗變形或斷裂的臨界值。



力學性能不合格的常見原因：

熱處理工藝不當；

取樣位置或取樣方式不當；

材料偏析嚴重。



5、斷口分析技術（斷口分析三板斧）



通過斷口的形態分析，可以研究斷裂的一些基本問題：如斷裂起因、斷裂性質、斷裂方式、斷裂機制、斷裂韌性、斷裂過程的應力狀態以及裂紋擴展速率等。因此，斷口分析現已成為對金屬構件進行失效分析的重要手段。

斷口記錄了從裂紋萌生、擴展直到斷裂的全過程，是全信息的。斷口可以說是斷裂故障的“第一裂紋”，而其他裂紋可能是第二甚至第三生成的。第一與第二裂紋的模式、原因和機理有時是相同的，有時是不同的，也就是說裂紋有可能只記錄了斷裂后期的信息，因此斷口分析在斷裂事故分析中具有核心的地位和作用。

斷口有時是斷裂失效（事故）唯一的“物證”，人證有時是不可靠的，只能作為輔助信息或證據。

利用現代分析技術和方法，斷口包含的信息是可以“破譯＂的，析斷口可以獲取失效的信息。

如何進行斷口分析？

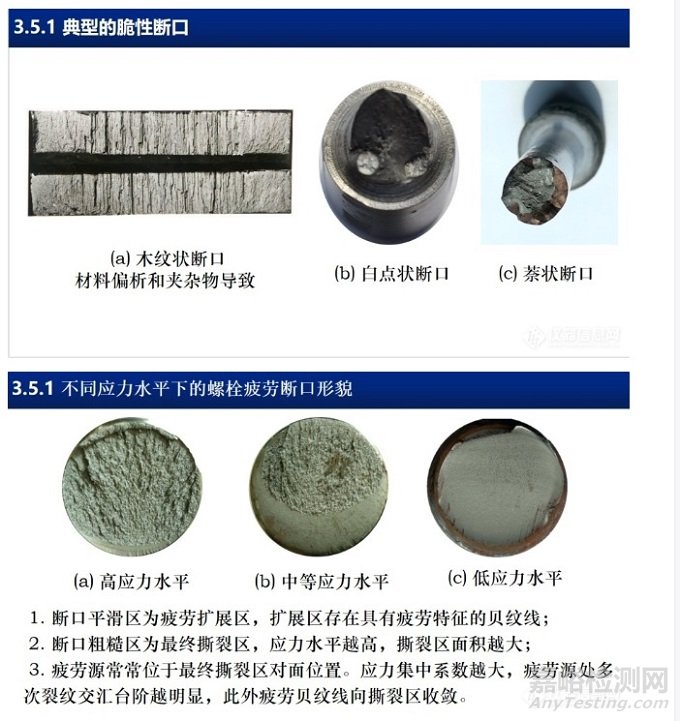

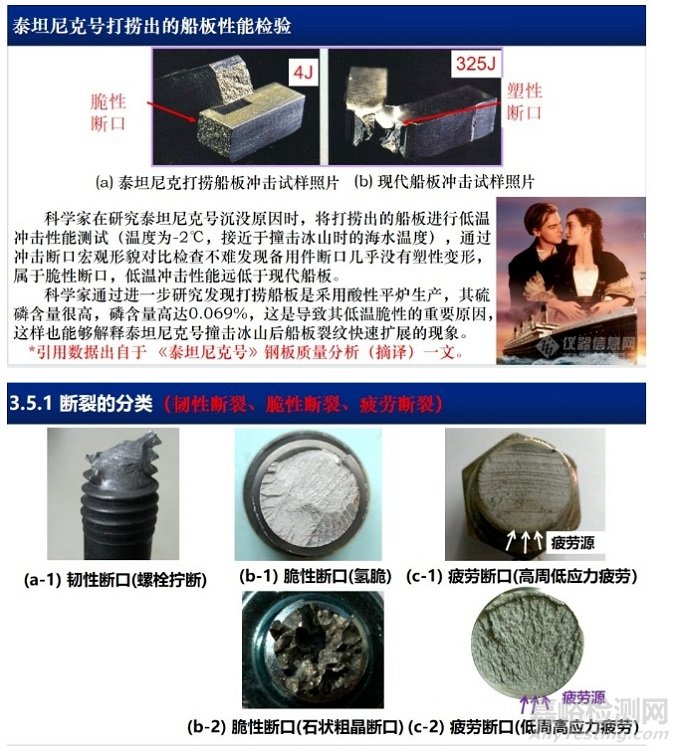

第一板斧：按圖索驥



提供典型斷口宏觀照片，學習斷口形貌特征，可以獨立判斷斷口類型。



汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

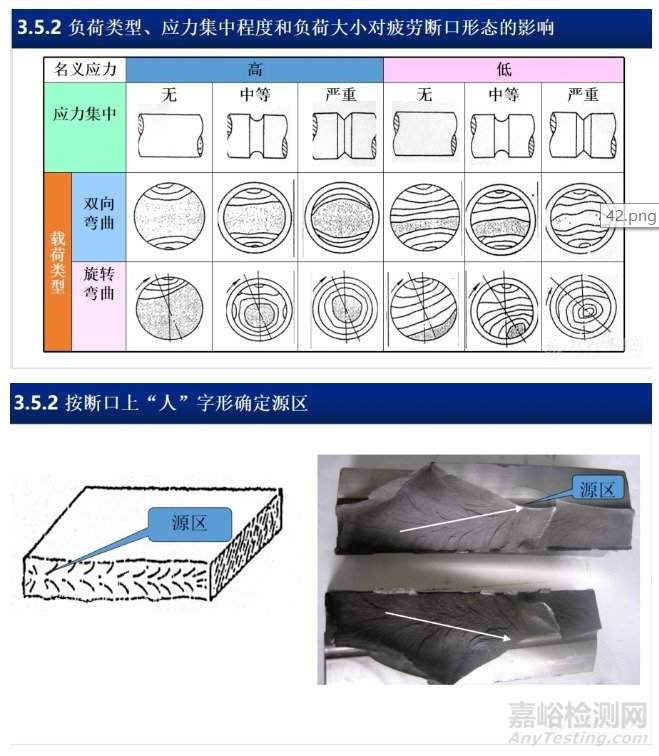

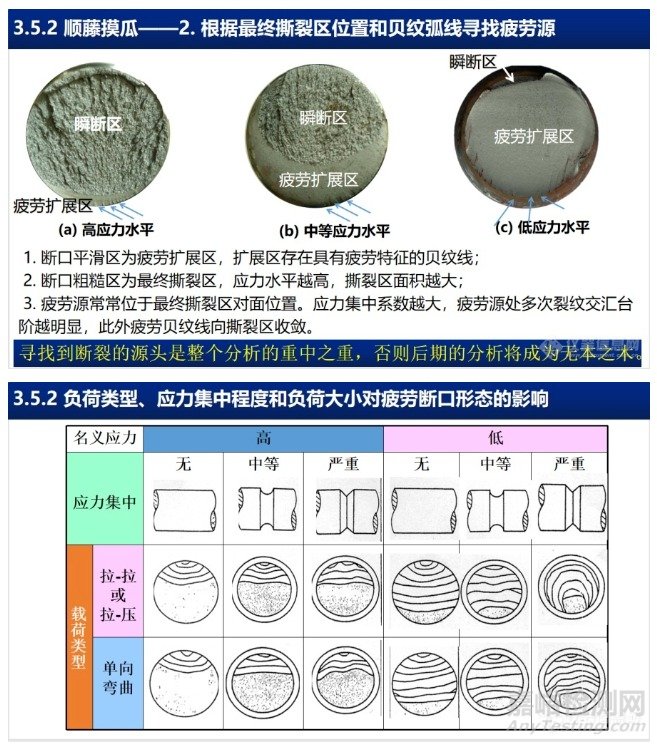

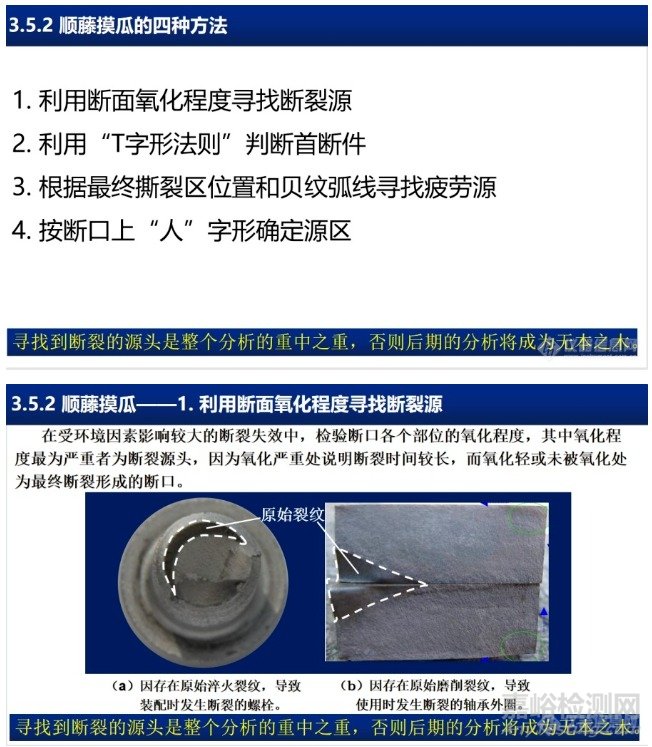

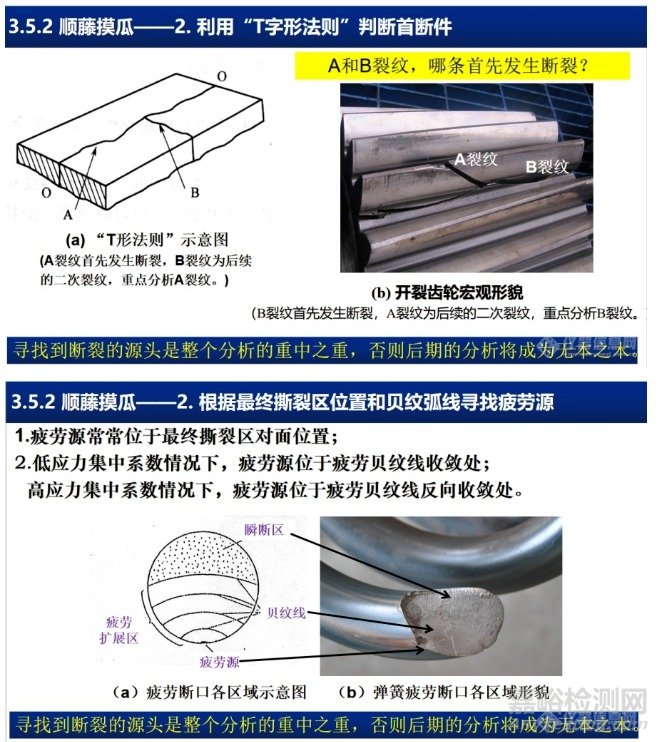

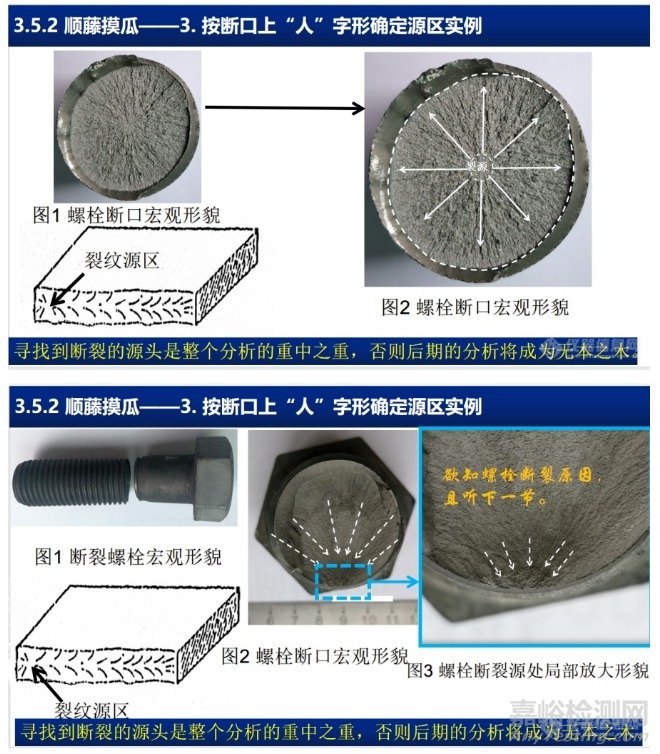

第二板斧：順藤摸瓜



尋找到斷裂的源頭是整個分析的重中之重，否則后期的分析將成為無本之本。

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

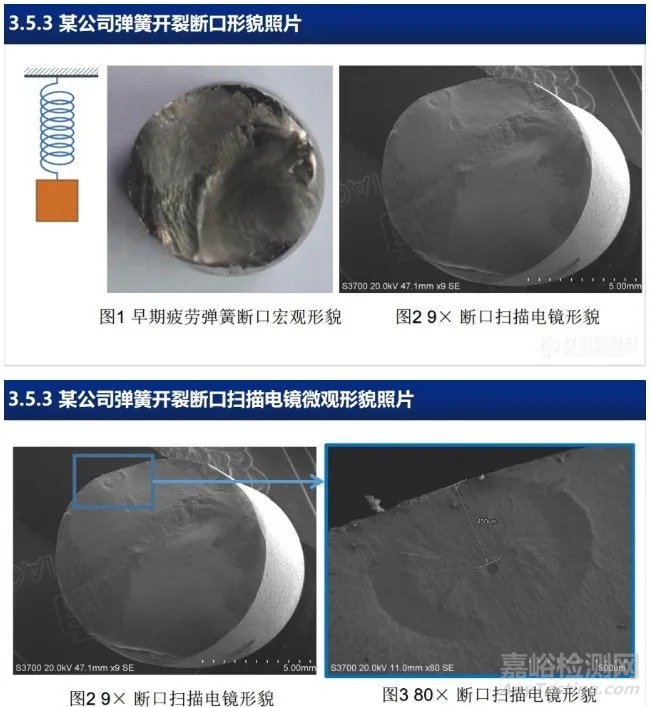

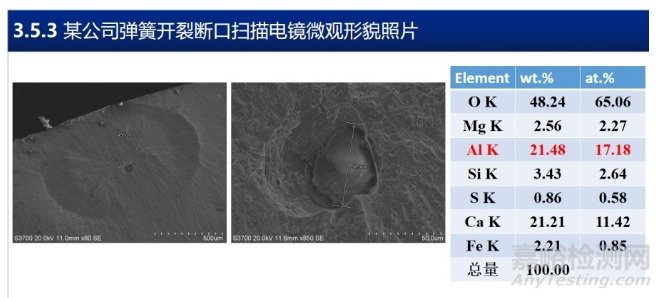

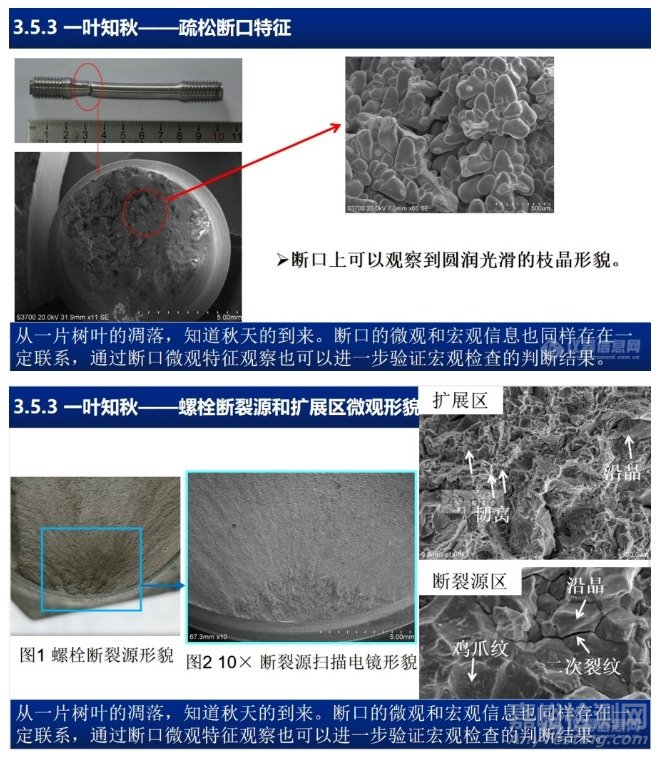

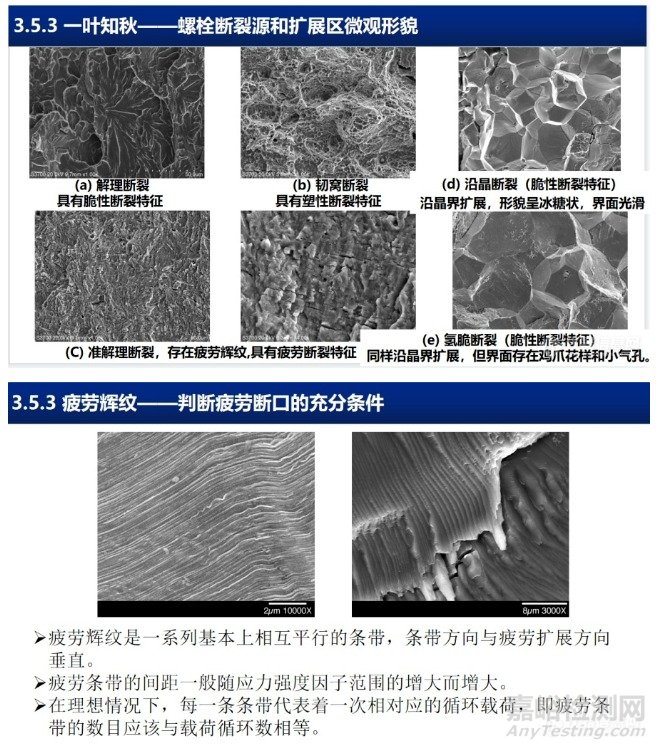

第三板斧：一葉知秋



從一片樹葉的掉落，可以預知秋天的到來。斷口的微觀和宏觀信息也同樣存在一定聯系，通過斷口微觀特征觀察也可以進一步驗證宏觀檢查的判斷結果。

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

汽車零部件常見失效分析技術

綜上，斷口分析技術可以歸納為以下三點：



按圖索驥，預判斷口類型；



順藤摸瓜，尋找斷裂源頭；



一葉知秋，微觀佐證宏觀

汽車零部件常見失效分析技術
