醫學影像技術已成為臨床診斷、治療和醫學研究的一個重要研究領域，各種各樣的醫學影像設備應運而生，使疾病的診斷水平發生了質的飛躍。近幾十年來，在醫院臨床應用的醫學影像設備主要是X射線斷層成像（X-ray Computed Tomography，X-CT）、超聲成像（Ultrasonic Tomography）、磁共振成像（Magnetic Resonance Imaging，MRI）等。它們的廣泛應用，為廣大患者病情的診斷起到了舉世公認的作用。與此同時，它們自身也不斷發展和完善，性能和功能不斷改進和提高，使得醫學圖像從形態到功能，從靜態到動態，從平面到立體，從局部到整體獲得了很快的發展。



世界上的事物總是一分為二的，任何成像技術都不是萬能的，以上得以廣泛應用的每一種成像技術在顯示其優勢的同時，都存在某些方面的缺陷和不足。特別是，對于早期的病變，當組織形態尚未發生明顯變化時它們是無能為力的。近年來，科技人員通過不懈的探索和研究，發展了利用電、磁、聲、熱等多種物理場耦合的醫學成像的方法，可以彌補上述傳統成像方法對早期病變?cè)\斷能力的不足。本文對這些醫學影像的發展?fàn)顩r及其前景進行討論。



醫學影像診斷儀器的性能指標



醫學影像診斷儀性能的指標有2個，一個是分辨率，另一個是對比度。



01、分辨率



醫學影像儀器的分辨率有兩個含義：



（1）顯示屏幕的性能指標：指儀器顯示屏幕單位長度內包含的像素點的數量，它的單位通常為像素/英寸。分辨率決定了圖像細節的精細程 度。通常情況下，圖像的分辨率越高，所包含的像素就越多，圖像就越清晰。以分辨率為1024×768的屏幕來說，即每一條水平線上包含有1024個像素點，共有768條線，即掃描列數為1024列，行數為768行。



（2）對人體組織最小尺寸的識別力：指用以成像的電磁波或超聲波對人體組織最小單元的識別力，分辨率越高，識別的最小單元越小，對人體組織疾病的識別力越高。儀器的實際分辨率取決于高頻電磁波或超聲波的波長，所識別最小單元的尺寸等于所用波長的1/2。根據醫學影像儀器所使用電磁波的波長，就可以判斷對人體組織識別力的高低。



幾種常用醫學影像診斷儀器的分辨率如下：



X-射線成像儀：X-射線的頻率范圍是3×1016 至 3×1020 Hz, 波長范圍為10nm至0.001nm。X-射線成像儀的最大波長是10nm，則所識別人體組織最大的最小單元為5nm，其分辨率是相當高的。



超聲影像診斷儀：超聲診斷儀的分辨率取決于所使用超聲波的波長。醫用超聲診斷儀的頻率多為1.25MHz至20MHz，其波長范圍為1.2mm至0.075mm，其分辨率的最小單元為0.075mm/2=0.00375mm=3.75μm，因此其分辨率也是相當高的。從成像分辨率的角度看，超聲波極適用于醫用成像技術。



核磁共振成像儀（MRI）：核磁共振的分辨率主要取決于所使用外加磁場強度的梯度，不同的磁場梯度分辨率有所不同。不過，目前醫院所廣泛使用的核磁共振，在磁場梯度設計上都有一定的范圍，使其分辨率大都保持在1毫米左右。另外，核磁共振對患者病區的掃描視野也是與分辨率相關因素之一，再外加磁場梯度不變的情況下，掃描視野越小，其分辨率也就越高。例如，當掃描視野為16cm*16cm時，若其分辨率為1mm，當掃描視野為8cm*8cm時，則其分辨率可提高到0.5mm。



02、 對比度



對比度指的是屏幕上同一點最亮?xí)r（白色）與最暗時（黑色）的亮度的比值，對比度是顏色之間的對比程度，對比度越高，各顏色之間的分別越明顯。特別是黑與白之間對比越明顯。



醫學影像儀器的對比度也包含兩層意思：



（1）顯示屏幕的性能指標：也就是顯示屏對圖像的顯示能力，它表示對不同顏色之間的分別和顯示能力，特別是對其明暗區域最亮的白色和最暗的黑色之間不同亮度的差異比值，能否達到所期望的數值。



（2）對人體組織顏色的識別力：人體內部不同組織的顏色不同，組織正常與病變顏色也會不同。對比度高的影像設備的探測物質，對人體組織的不同顏色會有高的識別能力，從而顯示在影像設備的顯示屏上。如果對比度低，則病變組織與正常組織混在一起，難以區分。對比度越高，越容易識別混在一起病變組織和正常組織。



目前幾種醫院廣泛應用的幾種醫學影像診斷儀，X射線胸透儀和X-CT其對比度都比較高，超聲影像診斷儀對比度較低，核磁共振成像儀對比度比較高。

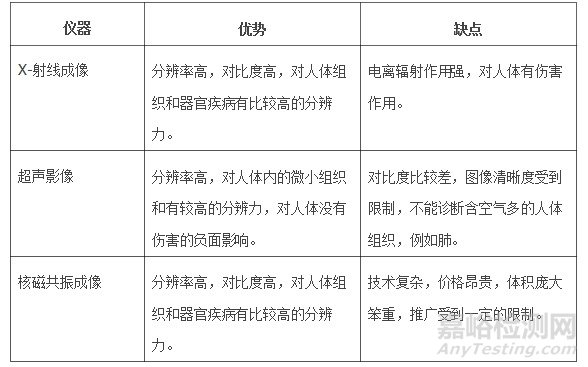

03、幾種常用醫學影像儀器的優勢和缺點







其共同缺點是，它們均屬于形態解剖學成像技術，只有當人體組織和器官發生形態病變后才能診斷出來，不能對患者的病情進行早期診斷。



從病理學可知，人體組織和器官的病變其功能的病變先于形態上的病變。為了改變這種現狀，能夠使醫學影像儀器對人體疾病進行早期診斷，為早期治療創造條件，具有功能成像特性的成像技術進入了科學家的研究領域。



人物人體功能成像——電阻抗成像（Electrical Impedance Tomography，EIT）簡介



功能成像技術首先進入人們視野的是電阻抗成像技術。人體組織的電特性（電阻抗或電導率）與組織的結構、功能、生理、病理等狀況息息相關，不同組織和器官具有不同的阻抗特性，更重要的是某些組織和器官的電阻抗特性隨其功能狀態而改變。電阻抗成像（EIT）技術就是以人體內部電阻（電導）率的分布為成像目標的醫學成像技術。其基本原理是：在人體體表配置電極陣列，通過電極向人體施加電流（或電壓），并測量體表的電壓（或電流），通過一定的算法可以重建人體內部組織電阻抗分布的圖像。



自上世紀70年代美國威斯康星大學的一位教授提出電阻抗成像的設想以來，美國多家大學先后開展了這方面的研究，建立相應的物理模型試驗系統。英國、比利時等國也先后開展了這方面的研究。我國的第四軍醫大學、重慶大學、中國醫學科學院也于上世紀90年代開始了這方面的研究，其中第四軍醫大學做得比較好，已做成了實驗樣機，在醫院進行臨床試驗。



電阻抗成像的優勢在于，它可以對人體內組織或器官進行功能成像，以便對病情進行早期診斷；無電離輻射，設備成本低廉、體積小、操作方便。但是這種技術也有明顯的缺點：由于可用電極數目有限，分辨率低，對人體疾病的識別力低；由于在成像時總需要通過電極對人體注入電流，如果控制不好，也存在安全隱患。這些缺點和不足，構成了EIT成像技術遲遲不能實用化的重要障礙。



多物理場耦合成像技術



電阻抗成像具有對人體疾病早期診斷的性能，但分辨率低下，難以實用化。針對這些問題，結合超聲成像高分辨率的優勢，科學家們提出了電磁場和超聲場相結合的磁聲成像技術。



傳感器技術、陣列式測量技術、信息處理技術的迅速發展，帶動了微弱信號檢測技術的發展?，F(xiàn)代計算機技術的發展也使多場耦合分析、逆問題的快速求解成為可能，由此引發了多物理場成像技術的快速發展。目前已經發展了一系列醫學多物理場耦合成像方法，如微波熱聲成像、磁聲成像、磁熱聲成像等。



01、微波熱聲成像



微波熱聲成像結合了超聲成像和微波成像二者的優勢?？茖W(xué)家在1978年提出了微波成像的設想，它具有對比度高和無損成像安全的優點，但是由于它的技術難度比較大，主要體現在微波信號的多通道檢測，穿透深度淺和空間分辨率低等三個方面，很難實用化。



微波激勵生物組織熱聲成像（即微波熱聲成像）技術是基于一種新的原理——微波激勵熱聲效應。當對生物體進行微波輻射時，部分微波能量迅速被組織吸收并轉換成熱量，使組織內部溫度升高，相對組織表面形成溫度梯度。由于電磁波傳播速度遠大于聲波的傳播速度，微波照射導致的熱膨脹在瞬間發生，使生物組織產生應變力，從而產生向外傳播的熱聲波。被激發出的熱聲波攜帶著關于被輻射組織微波吸收特性的信息。這種熱聲信號同熱聲波對生物組織作用的對比度緊密相關，它能真實地反映較寬范圍的電磁波的頻率。超聲傳感器對這些熱聲信號進行檢測，供計算機的數據采集系統進行量化和采集，采用成像算法對數據進行處理，重建出生物組織的圖像。



微波熱聲成像雖然實現了微波成像和超聲成像高對比度和高分辨率的優勢互補，但是穿透深度淺的缺點仍無法消除。因?yàn)槲⒉ㄊ?00MHz以上的電磁波，它對生物組織的熱效應比較強，對含水量高的生物組織的穿透深度小于3.2cm，無法對深層次組織成像，這一缺點使其也很難實用化。



02、感應式磁聲成像



感應式磁聲成像技術是美國明尼蘇達大學的Bin He、Yuan Xu等人在2005年首先提出的。它是將傳統電阻抗成像技術、磁感應成像技術、超聲成像技術三者相結合的一種新型成像技術。它以電導率為成像參數，兼具對比度好、分辨率高等優點。按照檢測方式，它還可以分為超聲檢測式和電磁檢測式兩類：

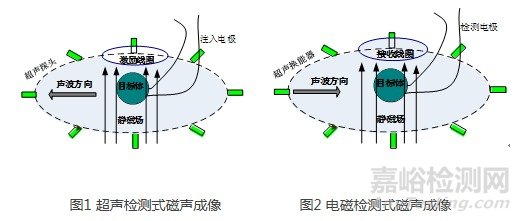

超聲檢測式磁聲成像的原理如圖1所示。對置于靜磁場中的物體施加交變電磁激勵，用電極向物體注入交變電流，或用線圈在物體內部感應電流。注入或感應電流與靜磁場作用產生洛侖茲力，在物體內形成聲源，向外輻射超聲。通過物體周圍的若干個換能器測量超聲信號，利用時間反演算法重建聲源圖像，進一步利用電磁場逆問題算法重建物體的電導率圖像。



電磁檢測式磁聲成像的原理如圖2所示。對置于靜磁場中的物體施加超聲激勵，用物體周圍的若干個換能器依次發射超聲。物體內部離子隨超聲傳播而振動，在靜磁場作用下，受到洛倫茲力發生正負電荷分離，形成局部的動生電源，在物體內產生電流分布。通過電極或線圈測量電信號，利用電磁場逆問題算法重建物體的電導率圖像。







從成像原理看，兩類成像互為反模式。前者用靜磁場和交變電磁場產生超聲信號，后者用靜磁場和超聲產生電信號。從能量轉換的角度看，前者是電能轉換為機械能，可以看作廣義電動機，后者是機械能轉換為電能，可以看作廣義發電機。



磁聲成像是聲學和電磁學在成像領域的交叉，作為一種新興的檢測技術，對于生物媒質，可以近似為低電導率流體或準流體，涉及到媒質的導電特性和場耦合特性，聲場和電磁場為弱耦合，媒質的流體屬性和導電特性分別決定了聲場傳播特性和電磁場分布特性。



磁聲成像在生物醫學領域有廣泛的應用前景。超聲檢測式磁聲成像，可獲取高分辨率的病變組織電導率圖像，實現疾病的早期診斷。電磁檢測式磁聲成像，可與超聲彈性成像聯合，形成同時獲取生物組織粘彈性系數和電導率參數的雙模成像方法。



磁聲成像的主要優勢是：留了電阻抗成像的功能成像功能，能夠?qū)θ梭w疾病能進行早期診斷；保留了超聲成像分辨率高特點和電阻抗成像對比度高的特點，對人體疾病有較高的識別力；采用感應式對人體作用，具有較高的安全性；相對磁共振儀器，設備成本低廉、體積小、操作方便。



磁聲成像技術目前仍在研發過程中，還不能臨床應用。



美國明尼蘇達大學的Bin He、Yuan Xu等人在2005年提出感應式磁聲成像技術之后，2006年，中國科學院電工研究所劉國強研究員就開始了該項技術的研究。十年來，在國家自然科學基金（包括1項重點基金、1項儀器專項）支持下，技術上取得了很大進展，已處于國際先進地位，目前正在致力于人體疾病早期診斷技術的實用化研究。此外，中國醫學科學研究院的醫學工程研究所和南京師范大學也先后開展了研究，取得了不少實驗數據，推動了該技術研究的發展。



03、感應式熱聲成像



為了解決微波熱聲成像穿透深度淺無法實用化的缺陷，新加坡南洋理工大學zheng研究小組于2013年提出了感應式熱聲成像方法，將低于20MHz的射頻電磁場是加到高電導率的金屬銅上，研究了該方法對高電導率目標題成像的可行性。該方法的原理圖如圖3所示。它也是一種基于熱聲效應的電阻抗成像方法，熱聲效應是利用電磁波輻射生物組織，生物組織吸收電磁能量而產生熱膨脹，伴隨著熱膨脹產生超聲信號，超聲信號的強度取決于生物組織所吸收電磁波能量的多少。由于正常組織與病變組織對電磁能量的吸收特性存在差異，進而所產生的超聲信號的強度也是不同，因此它可以用來區分正常組織與病變組織。

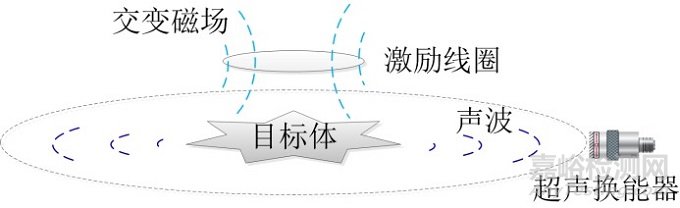

圖3 感應式熱聲成像原理圖



2014年，中科院電工所工程電磁場及其應用研究部就開始了感應式熱聲成像方法的研究，在對其方法的原理進行研究之后，隨之就搭建了圖4實驗原理圖所表示的實驗裝置（圖5），進行了一系列實驗工作，采用20MHz以下的脈沖激勵源對接近人體的生物目標體進行了實驗。實驗結果表明該實驗對生物組織的穿透深度比微波熱聲成像大大加深，可達到15cm。該實驗表明可實現生物組織深層內部組織（如肺、肝臟）病變的早期診斷和檢測。磁熱聲成像技術融合了熱聲成像技術和電阻抗成像技術，兼具熱聲成像高分辨率和電阻抗成像高對比度的優勢。所以磁熱聲成像在醫學成像領域一旦實用化，其應用前景非常好。

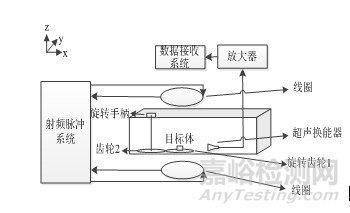

圖4 磁熱聲成像的實驗原理圖

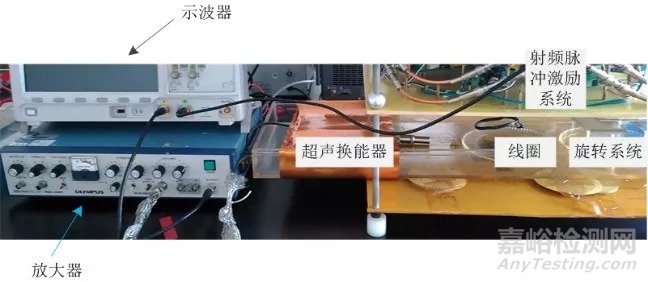

圖5 磁熱聲成像的實驗照片



結束語



醫用多物理場耦合成像技術是近十幾年來發展起來的一類新型醫學影像技術，具有功能成像的能力，彌補了X-射線成像、超聲成像和核磁共振成像等傳統形態解剖學成像技術的不足，能夠幫助對人體疾病進行早期診斷。感應式磁聲成像技術和熱聲成像技術，具有良好的發展前景。這兩種新技術一旦實用化，就能對人體疾病進行早期診斷，為人體疾病的早期治療提供可靠的依據，給人類健康帶來極大的福祉。
