中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

動(dòng)態(tài)熱機(jī)械分析（Dynamic Thermomechanic Analysis，簡(jiǎn)稱DMA）是在程序控制溫度下，測(cè)量物質(zhì)在振蕩負(fù)荷下的動(dòng)態(tài)模量或阻尼隨溫度變化的一種技術(shù)。其測(cè)量結(jié)果可以用于產(chǎn)品設(shè)計(jì)、材料研發(fā)、材料結(jié)構(gòu)的研究以及材料壽命性能的評(píng)估，同時(shí)動(dòng)態(tài)機(jī)械分析可以模擬現(xiàn)實(shí)中的一些使用狀況及條件，在產(chǎn)品質(zhì)量控制與工藝優(yōu)化等方面具有重要作用！



日常工作中，你可以通過(guò)DMA獲得獲取如下幾種材料性能。



如何研究材料的阻尼性能？



如何研究復(fù)合材料高溫下機(jī)械性能？



如何研究橡膠材料在低溫下的彈性性能？



如何研究熱固性樹脂的固化過(guò)程及其工藝參數(shù)等？



在DMA測(cè)試過(guò)程中，隨溫度、頻率等的改變，高分子材料機(jī)械性能如儲(chǔ)能模量、損耗模量和損耗因子等也會(huì)相應(yīng)發(fā)生變化，在譜圖上顯示為一系列的階梯或峰，每一個(gè)階梯或峰都表示材料內(nèi)部的一個(gè)分子運(yùn)動(dòng)或鏈段松弛過(guò)程。



DMA測(cè)試的基本物理量為力和振幅，進(jìn)而直接獲得剛度：剛度=力/振幅，根據(jù)樣品的尺寸和夾具的類型可以獲得夾具因子，儲(chǔ)能模量=夾具因子x剛度。因此，樣品和夾具對(duì)測(cè)試均有一定的影響。此外，測(cè)試過(guò)程中的一些因素如測(cè)試參數(shù)等也會(huì)對(duì)測(cè)試產(chǎn)生一定的影響。



影響因子選擇



選取以下影響因子進(jìn)行研究：

1）夾具

2）樣品：樣品尺寸、前處理

3）測(cè)試參數(shù)：測(cè)試模式、升溫速率、振幅、頻率



塑料樣品一般便于制成條狀樣品，一般條狀樹脂類的樣品會(huì)選擇雙懸臂或三點(diǎn)彎曲夾具進(jìn)行測(cè)試，為了便于對(duì)比，本案例僅選取條狀樣品，夾具僅比對(duì)三點(diǎn)彎曲和雙懸臂梁。



1）研究夾具影響時(shí)選取的是PS、SAN材料；

2）研究升溫速率、振幅、頻率影響時(shí)選取的是PS材料；

3）研究樣品尺寸影響時(shí)選取的是ABS材料；

4）研究前處理影響因素的時(shí)候選取的是PA66材料；

5）研究測(cè)試模式影響時(shí)選取的是SAN材料。



除了研究夾具的影響時(shí)選取兩種夾具，其他時(shí)候選擇的是雙懸臂梁夾具；除了研究測(cè)試模式的時(shí)候選取的是溫度斜坡和溫度掃描兩種模式，其他時(shí)候選擇的是溫度斜坡模式，研究尺寸影響時(shí)選取的是三點(diǎn)彎曲和拉伸樣條，其他時(shí)候選取的三點(diǎn)彎曲樣條。



影響因素分析



2.1 夾具的影響



圖1和圖2結(jié)果表明雙懸臂梁測(cè)試曲線正常，而三點(diǎn)彎曲測(cè)試曲線在接近玻璃化轉(zhuǎn)變的時(shí)候出現(xiàn)階躍式的變化，這對(duì)于分析玻璃化轉(zhuǎn)變和整個(gè)高溫區(qū)的損耗因子和模量變化是不利的。因此ISO彎曲樣條—未填充體系適合雙懸臂梁測(cè)試，不適合三點(diǎn)彎曲夾具。將測(cè)試完的樣品取出的時(shí)候發(fā)現(xiàn)三點(diǎn)彎曲的樣品已經(jīng)發(fā)生明顯的變形，根據(jù)夾具因子也可以看出同樣的尺寸的樣品三點(diǎn)彎曲樣品的夾具因子值更大，這也說(shuō)明為什么三點(diǎn)彎曲樣品變形嚴(yán)重。

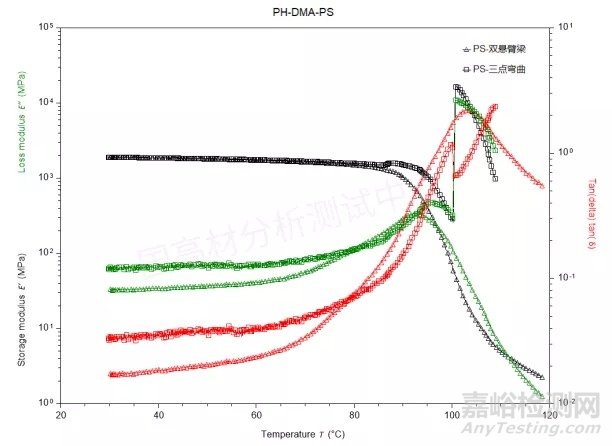

圖1 PS材料雙懸臂梁、三點(diǎn)彎曲夾具測(cè)試結(jié)果

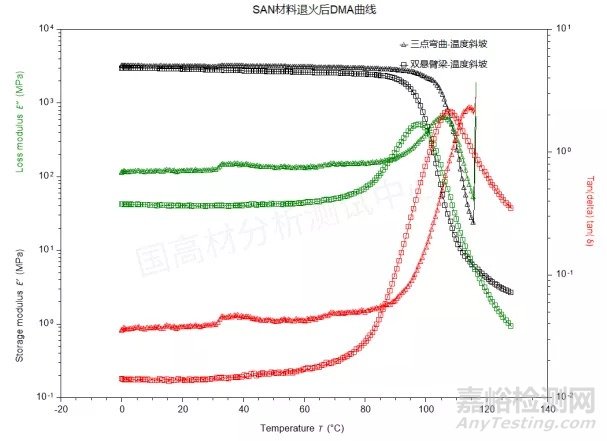

圖2 SAN材料雙懸臂梁、三點(diǎn)彎曲夾具測(cè)試結(jié)果



2.2 樣品尺寸影響



圖3是ABS拉伸樣條和彎曲樣條的測(cè)試結(jié)果，可以看出不通樣條的測(cè)試曲線都正常，只是彎曲樣條的損耗因子峰值略大大。彎曲樣條的寬度比拉伸樣條窄，厚度一致，這個(gè)可能是因?yàn)檫x取的樣品尺寸差別不大，測(cè)試結(jié)果差別不大。

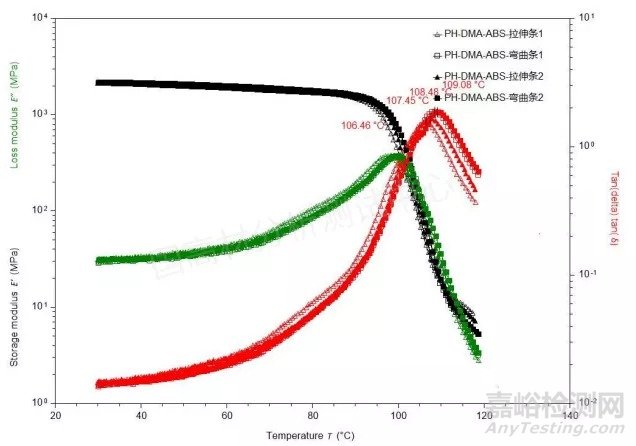

圖3 ABS不同樣條測(cè)試結(jié)果



2.3 前處理影響



圖4是PA66不同前處理測(cè)試結(jié)果，結(jié)果表明恒溫恒濕和綜合實(shí)驗(yàn)室放置的樣條測(cè)試結(jié)果差別不大，而潮濕環(huán)境和被冷氣吹掃后的樣條測(cè)試結(jié)果差別較大，吸濕后損耗因子和模量向低溫方向偏移。

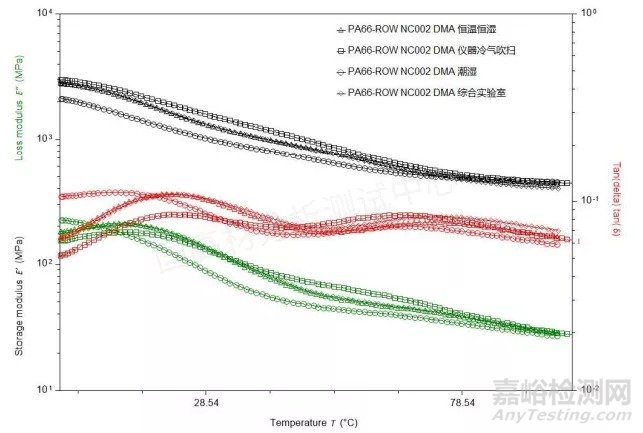

圖4 PA66不同前處理測(cè)試結(jié)果



2.4 測(cè)試模式的影響



圖5是SAN不同模式測(cè)試結(jié)果，結(jié)果表明不管選取什么夾具溫度斜坡模式采集的數(shù)據(jù)點(diǎn)更密集，測(cè)試曲線更平滑，而溫度掃描模式數(shù)據(jù)點(diǎn)較稀疏，測(cè)試曲線呈現(xiàn)折線狀，峰值變化不明顯。因此，測(cè)試玻璃化轉(zhuǎn)變或者模量變化，溫度斜坡比溫度掃描模式更好

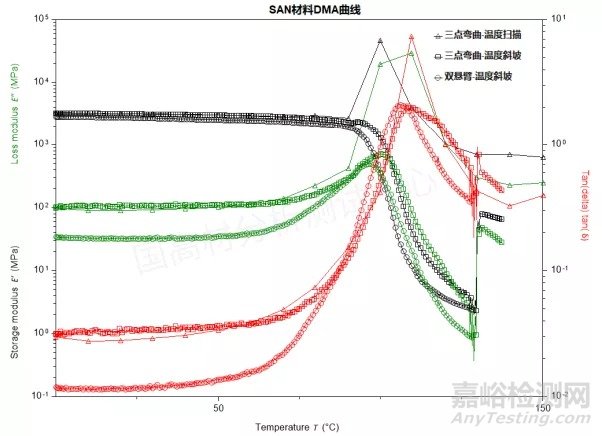

圖5 SAN不同測(cè)試模式結(jié)果



2.5升溫速率、頻率和振幅的影響



圖6是PS不同升溫速率的結(jié)果，可以看出隨著升溫速率的增加，模量和損耗因子均向高溫方向偏移。圖7表明隨著振幅增加，模量和損耗因子均向高溫偏移，且損耗因子峰變窄。圖8表明可以看出隨著頻率的增加，模量和損耗因子均向高溫方向偏移。從高分子物理分子運(yùn)動(dòng)來(lái)看，升溫速率過(guò)快，高分子鏈段的響應(yīng)時(shí)間縮短，分子鏈來(lái)不及運(yùn)動(dòng)，造成玻璃化轉(zhuǎn)變向高溫偏移。此結(jié)果與經(jīng)典理論一致。

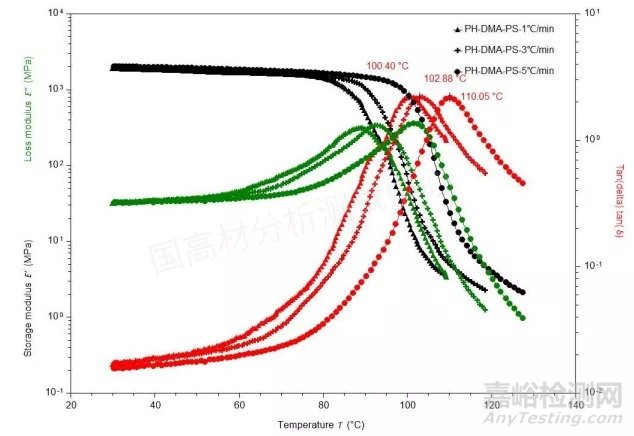

圖6 PS不同升溫速率結(jié)果

圖7 PS不同振幅結(jié)果

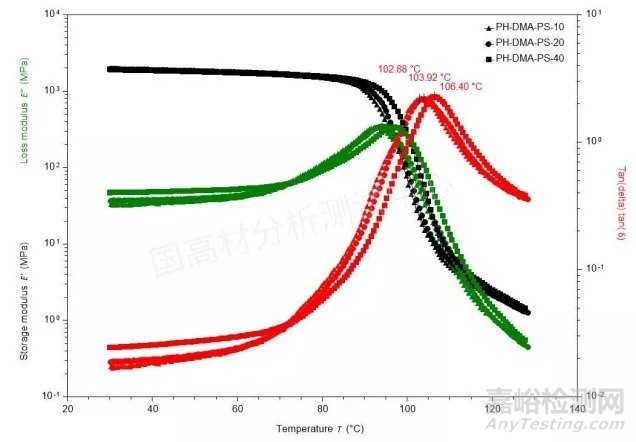

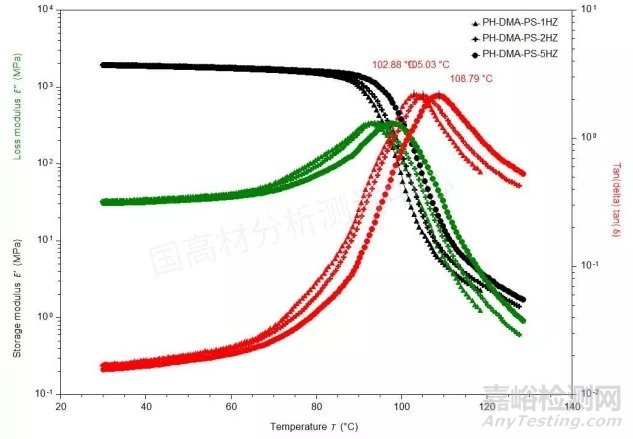

圖8 PS不同頻率結(jié)果



更多建議



進(jìn)行DMA測(cè)試之前需要了解樣品的材質(zhì)，以選取合適的夾具，根據(jù)夾具選擇樣品尺寸。退火處理、測(cè)試次數(shù)、其他類型的樹脂或者其他類型法人夾具等因素，需要進(jìn)一步研究。
