在共振點探查試驗中，細心的工程師會發現一個困惑，在沒有指定掃頻速度和掃頻方向時，不知道該如何選擇合適的掃頻速度和掃頻方向進行試驗？

這是因?yàn)椋谝?，掃頻速度的大小（快慢）影響共振峰的放大倍數。理論上講，掃頻速度過快，會丟失一些頻帶比較窄的共振點。好比一個球在凹凸不同帶有洼穴的斜面上滾下一樣，速度比較慢，球就可以滾進每個洼穴和凸點。速度比較快的話，一些小洼穴就不會進去。所以，在設置振動臺掃頻參數時，盡量放低掃頻速度，不論是線性掃頻還是對數掃頻，都有利于發現更多的共振點。第二，隨著向上掃頻（頻率由小到大）并接近共振時，共振點的幅值開始增加，由于振幅和頻率是成反比例的關系，所以幅值的增加導致共振頻率的降低。當向下掃頻（頻率從大到?。┎⒔咏舱駮r(shí)，共振正好也向同一方向移動。隨著幅值的增加，共振頻率會降低。所以，掃頻方向和共振頻率移動一致時，掃頻測試就會有更充足的時間采集試驗體的共振峰。

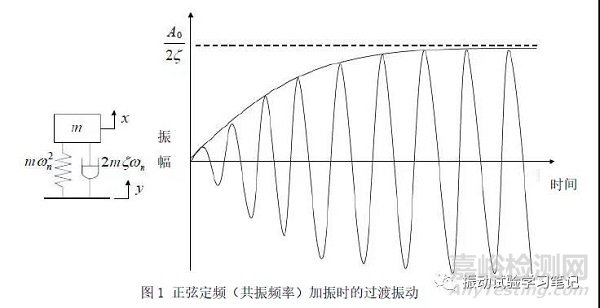

其實，這主要涉及掃頻速度及掃頻方向和振動響應的關系，接下來就詳細地來說明這個復雜關系。假設不用掃頻（掃頻速度為零），直接用試驗體的共振頻率給試驗體正弦定頻加振，試驗體的振動響應會慢慢成長，一定時間加振持續，試驗體的振動響應飽和（完全共振），振幅達到Q值（Q=1/2ζ），如下圖1所示，

也就是說，達到完全共振需要一定時間，之前的振動稱為過渡振動狀態。阻尼比ζ，固有角加速度ωn的單自由度振動模型，施加位移

初期位移0及初始速度0，則單自由度的位移x為，

共振頻率正弦振動次數N=ωnt/2π、ζ（Q值）、R%三者之間的曲線如下圖2，

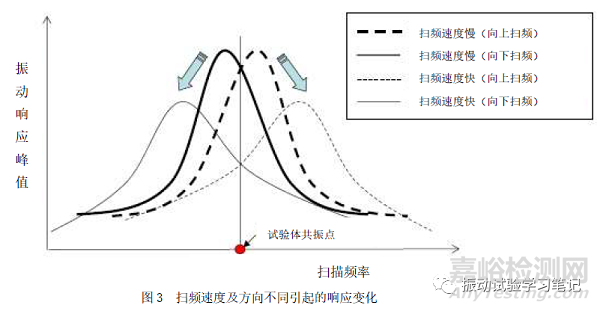

  掃頻試驗時，試驗體的響應也是一個過渡振動狀態，由于試驗體的Q值和掃頻速度的影響，振動響應會有所變化。下圖3中，橫軸是掃描頻率，縱軸為掃頻速度變化時振動響應的峰值。

圖中，掃頻速度快速的場合，共振時試驗體的振動響應不能充分，峰值對應掃頻速度變小，且共振點會有所偏移。頻率從小到大掃描時（向上掃頻），共振點大于實際共振點，頻率從大到小掃描時（向下掃頻），共振點小于實際共振點。由此可見，通過正弦掃頻振動試驗尋找試驗體的共振點時，有必要考慮掃頻速度和掃頻方向?qū)υ囼?yàn)體響應的影響。引入一個無量綱參數η（下一篇文章說明），可以簡單的進行判斷。

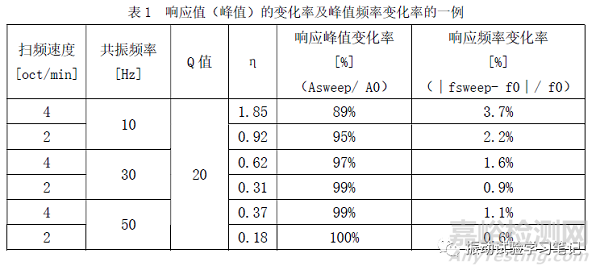

上面三式中，Asweep為振動響應峰值；A0為完全共振時的振幅；fsweep為振動響應峰值對應的峰值頻率；f0為試驗體的共振頻率；β為掃頻速度，單位oct/min；Q為試驗體的Q值。式（1）表示對應掃頻速度，振動響應峰值的變化率（Asweep/ A0）；式（2）是對應掃頻速度，振動響應的峰值頻率的偏移量（∣fsweep- f0∣·Q/f0）。這兩個公式是通過利用單自由度振動系統的過渡振動響應計算結果得到的擬合半經驗公式（下一篇文章中和無量綱參數η一起介紹）?？梢酝ㄟ^表1，某一試驗體的試驗結果來得到驗證。表1表明，通過掃頻試驗結果估算試驗體Q值和共振頻率時，會有百分之幾的誤差，需要引起注意。

綜上所述，振動臺利用頻率的變化激勵試驗體，通過試驗體的共振頻率達到共振狀態，與該共振的動態放大因子（Q）和激勵頻率本身的幅值有關外，還與掃頻速度有關。若掃頻速度選擇不合適，則試驗體的動態響應幅值可能達不到穩定振動理論所預計的那么大。比如，掃頻速度過快，則共振頻率只是部分被激勵，或在極端情況下完全被漏掉。通常要保證達到靜態諧振曲線（掃頻速度為零）幅值的95%，見圖2，從諧振頻率的總振動次數，在衰減比小的情況下，應達到大于等于300個振動周期，即掃頻速度小于等于

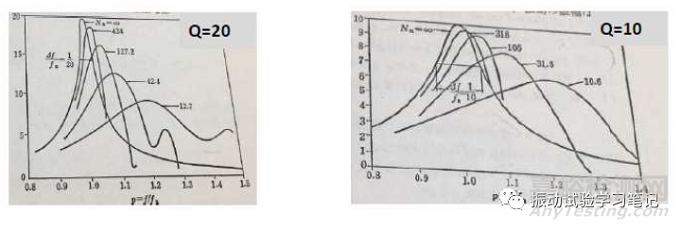

下圖是不同頻率對Q為20和10兩個單自由度系統所激起的共振狀態。圖中，橫坐標是理論共振頻率和實際共振頻率之比，可以看出振動次數Nn越小（相當于掃頻速度快），不僅系統被激起的共振響應幅值越小，而且顯示的共振頻率明顯高于理論共振頻率。在對數掃頻中尋找共振頻率的試驗中，如果共振沒有被激起，可以先檢查掃頻速度是否過快。但也需要避免不適當?shù)姆怕?，因?yàn)檎駝?dòng)響應檢查的時間是不能從功能試驗或耐久試驗的時間中扣除的。

穩態正弦掃頻是最普遍的激振方法，借助激振設備對被測對象施加一個頻率可控的簡諧激振力，在掃描頻帶范圍內具有連續頻譜，能激起該頻帶內的所有振動模態。一般有線性掃頻和對數掃頻兩種方式，若所關心的結構固有頻率范圍不大，可采用線性掃頻；對于固有頻率范圍較大的情況，可采用對數掃頻。掃頻速度的控制也很重要，若掃描太快，對于輕阻尼機構，可能會遺漏一些模態，因此頻率變化要盡可能慢，以使系統響應達到穩定狀態。為了避免響應滯后引起幅頻特性的峰值后移，可反復進行頻率向上和向下的掃頻激勵，并取多次測量的平均。這種激勵方式的優點是激振功率大，能量集中、信噪比高，能保證響應測試的精度，信號的頻率和幅值易于控制，且當激振能量大小不同時，在非線性結構中將產生不同的頻率響應函數，因而能檢測出系統的非線性程度。其缺點是測試時間長，特別是小阻尼結構，不能通過平均消除非線性因素的影響，容易產生泄露誤差。

  讀到此處，理論基礎較差的讀者可能是一頭霧水，不知所云。少?gòu)U話，針對文章開頭的問題（在共振點探查試驗中，在沒有指定掃頻速度和掃頻方向時，不知道該如何選擇合適的掃頻速度和掃頻方向進行試驗？），有沒有行之有效的方法？有的，重點來了，根據作者多年的現場經驗，只要記住以下的方法即可：在掃描頻率范圍內，不快不慢剛剛好，建議加速度取2～5m/s2中的一個值（盡量取小，加速度太大，在不知道Q值的情況下，共振時容易損壞試驗體。），掃頻速度在1oct/min左右，共振點取向上向下掃頻的平均值，來回掃頻1-2次，共振點取響應的2-3倍。本方法使用至今，基本上都能解決現場的共振點探查問題，但不排除特殊情況。另外，在有試驗標準規定的場合下，請按照標準的規定執行。
