國際熱核實驗堆(ITER)
作為世界上第一個熱核聚變實驗堆,其目標是為未來聚變示范堆(DEMO)的設計和建造提供技術和數據基礎。ITER裝置上專門留有試驗包層窗口,用于開展包層的系統運行、控制試驗、產氚、排熱、中子輻照特性及材料相容性等功能性試驗研究,其對于DEMO聚變堆的發展至關重要,也是中方加入ITER計劃所要掌握的關鍵技術。
中方負責的氦冷陶瓷增殖劑氚試驗包層模塊(HCCB TBM)的試驗包層系統由TBM-set [包括TBM(試驗包層模塊)本體模塊和屏蔽塊]、氦冷卻系統、冷卻劑凈化系統、氚提取系統等組成。其中,屏蔽塊不僅用于屏蔽中子,同時與TBM框架等其他部件共同構成ITER裝置的真空邊界,是包層系統的關鍵部件之一。
TBM屏蔽塊由法蘭、隔板、外框架、后板、管道等構成,其中有5根管道采用雙層管的設計,如圖1所示,內管、外管以及管外的工況各不相同。

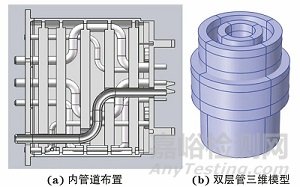

圖1 屏蔽塊內管道布置示意及雙層管三維模型
介質在輸運過程中,內管會發生膨脹與振動,造成內外管的同軸度偏差,同時由于工況原因,內外管壁嚴禁相互觸碰,因而設計對內外管之間的間隙尺寸提出了較高的精度要求。這種特殊的雙層管結構的間隙該如何測量呢?今天我們來介紹一種填充介質的超聲檢測方法。
屏蔽塊內雙層管的測量方法
屏蔽塊內的呈“幾”字形及“S”形彎曲的雙層管是一種較新穎的設計,目前沒有見到類似結構的設計,其間隙尺寸的測量沒有直接可用的方法參照。根據結構形式,有以下幾種尺寸測量方法:
游標卡尺直接測量間距
游標卡尺應用于內徑的尺寸測量精度高,但是測量范圍有限,可用于雙層管的間隙測量,但只能滿足管端頭處的間隙測量,而雙層管間隙測量要求滿足整個管身任意點處的間隙尺寸的測量。所以游標卡尺的測量方法不適用。
三坐標建模計算間隙尺寸
三坐標測量的工作原理是需要大量的采集點,然后對采集點的坐標進行分析和建模,從而得到尺寸數據。同游標卡尺測量間隙尺寸存在著相同的弊端,三坐標采點的探頭長度有限,且探頭不能彎曲,所以該方法同樣不適用于雙層管間隙尺寸的測量。
射線照相測量管壁厚度再計算間隙尺寸
射線照相測量管壁厚度的工作原理是:射線源垂直照射,射線穿過管壁不同位置的透射厚度不一樣,從而在底片上留下黑度不一致的影像,根據影像放大系數計算間隙處的尺寸。采用射線照相的方法判斷黑度梯度邊界時,很大程度上依賴于檢測人員的經驗,這個誤差通常為2~3mm;射線照相測間隙尺寸的方法是在基于內外管同軸的基礎上進行的,而實際上雙層管的同軸度在制造加工過程中并不能得到保證,這是該方法本身存在的誤差;射線照相的方法成本高,且存在著輻照的危險,不易于現場實施檢測。
超聲檢測方法測量間隙尺寸
超聲檢測的原理是超聲波垂直入射到工件,并在工件中傳播,遇到聲阻抗不同的界面會發生透射與反射現象,再根據接收到的反射回波計算間隙尺寸。超聲檢測設備便攜,方便現場作業,不具有放射性,且不產生噪聲或化學污染,但是超聲波在工件中傳播遇到空氣時會發生全反射,無透射。這是超聲檢測方法用于雙層管間隙測量的一個難點。因此,目前采用在間隙內填充介質的方法實現超聲波的透射,從而有望能夠測量間隙尺寸,且滿足測量精度的要求。
填充介質的超聲檢測方法
要得到內管外壁的反射回波,需要實現超聲波在間隙處的透射,在測量對象的間隙處充滿水,以水為介質讓超聲波能夠在兩個界面處產生反射波和透射波,從而實現對間隙尺寸的測量。
超聲波在雙層管內傳播的過程中,涉及到3個界面,界面及界面處的反射與透射示意如圖2所示。

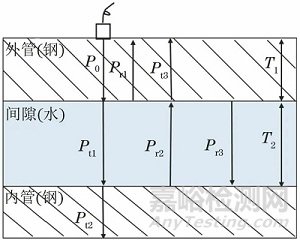

圖2 界面及界面處的反射與透射示意
測量對象
采用與待檢工件一致的材料,且模擬件的表面條件與待檢雙層管的外管外壁表面條件一致。制作前對原材料進行射線檢測,確保無影響檢測的缺陷存在。待檢工件的雙層管由外管套于內管之外,再由法蘭固定焊接而成,模擬件的制作只確保非焊縫位置間隙尺寸的設計與待檢工件的一致。
制作一個僅有直管段的模擬件,材料為316L不銹鋼。模擬件規格與待檢件一致,內管規格(外徑×壁厚±誤差,下同)為75mm×7mm±0.5mm,外管規格為114mm×8mm±0.5mm,凸臺處外管規格為130mm×16mm±0.5mm;內外管同軸嵌套,內管外壁與外管內壁的間隙尺寸為12mm。間隙尺寸的測量誤差要求不得超過0.2mm。管子設計為一端焊接法蘭封堵,另一端開放。
測量方法
采用歐能達3600S型數字超聲檢測儀,綜合考慮近場區長度、檢測系統分辨力、探頭頻帶寬度等因素后選用10P10D型探頭。
測量開始前,對鋼的聲速及水的聲速進行校正,對探頭延遲進行測定。
首先,特制了規格為50mm×50mm×100mm的316L不銹鋼試塊,探頭對準H1=100mm和H2=50mm的厚度方向進行聲速校正。超聲檢測儀內預設聲速c1,分別記錄超聲檢測儀此時顯示的一次底波聲程x1和x2。探頭延遲為P,鋼中的縱波聲速為c鋼,可以推導出以下公式:

因?yàn)镠1和H2已知,x1和x2可以直接在儀器上讀取,所以P及c鋼可以通過上式計算得出。
通過同樣的方法對水的聲速進行校正,測試時以平底容器盛水,采用簡單的十字形固定裝置固定探頭,保證探頭保護膜平行于水面。同時,探頭用膠帶貼緊,直尺固定,通過調節探頭位置,讀出探頭保護膜前端對應的刻度即為H1和H2。聯立方程,計算出水的聲速c水。
如圖2所示,由于鋼的聲阻抗大于水的聲阻抗,所以超聲波垂直入射到鋼/水界面時,聲壓透射率很低,聲壓反射率很高。其聲壓反射率為-0.935,聲壓透射率為0.065。若入射聲壓為P0,則反射聲壓Pr1為-0.935P0,透射聲壓Pt1為0.065P0。
透過界面的超聲波繼續在水中傳播,遇到第二個界面(水/鋼界面)時,與第一個界面不同,其界面的聲壓反射率和聲壓透射率都很高,且反射波聲壓與入射波聲壓同相位,從而使得合成聲壓振幅增大。其聲壓反射率為0.935,聲壓透射率為1.935。相對于初始入射聲壓,此時反射聲壓Pr2為0.061P0,透射聲壓Pt2為0.126P0。
反射的超聲波沿原路反射回水中,繼續傳播,遇到第三個界面(水/鋼界面)時,其界面的聲壓反射率和聲壓透射率都很高,且反射波聲壓與入射波聲壓同相位,合成聲壓振幅增大。相對于初始入射聲壓,此時的反射聲壓Pr3為0.057P0,透射聲壓Pt3為0.118P0。
探頭分別接收到Pr1和Pt3,兩個聲壓幅值差異大。同時,由于鋼和水中聲速的差異大,外管壁厚T1與間隙中水層厚度T2的關系使得探頭接收到的超聲波在外管內壁、外壁中產生多次回波后,才會接收到來自水層與內管外壁的界面回波聲壓Pt3。超聲波在外管內壁、外壁間多次反射和透射,聲壓衰減大,產生多次底波后,聲壓幅值將與Pt3難以區分。因此,假設Pt3處于第n~(n+1)次外管內壁回波之間(見圖3),有必要在檢測開始前,根據介質中的聲速及介質厚度計算出n值,n的計算公式如下:

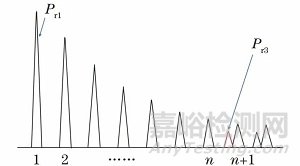

圖3 測量時儀器顯示屏波形示意
按照n值設置檢測儀聲程略大于(n+1)T1。測量時,由于外管內壁一次回波Pr1位于始脈沖范圍內,故而其聲程采用第三次回波與第四次回波的聲程差值代替,記錄該值為s1。保持探頭位置不變,提高增益后,讀取第n~n+1次外管內壁回波之間的Pt3的聲程s2。實測Pt3位置如圖4所示,可見Pt3位于第n~n+1次外管內壁回波之間。

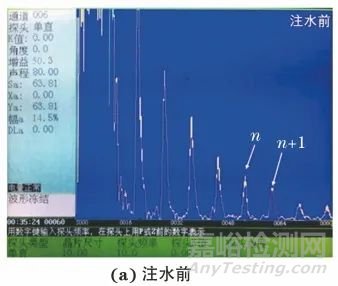

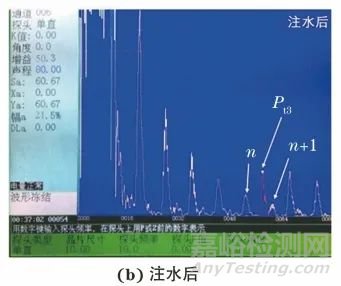

圖4 實測Pt3位置示意
由于管壁材料的聲速與間隙層水的聲速有差異,所以間隙水層的實際厚度需要經過聲速修正得到,修正公式如下:

測量結果
超聲檢測方法測量間隙尺寸的測量位置如圖5中的標記紅點位置,測量過程中不需要接觸間隙層,可以直接從外管外壁實現外管壁厚及內外管之間間隙的測量。

圖5 超聲檢測測量位置示意
經聲速修正計算后的結果如表1所示。

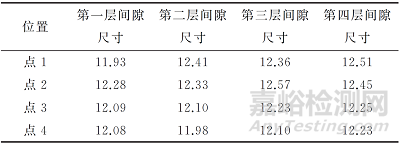

表1 超聲波測量間隙結果

模擬件為直管段,測量位置為三坐標探頭能達到的深度范圍。此處采用ACCURAII AKTIV 12/18/10橋式三坐標儀對雙層管間隙進行測量,定位精度為(2.9+L/300)μm(L為探頭行進長度),形狀精度為2.9μm。測得結果如表2所示。

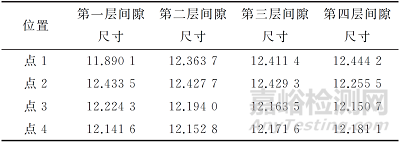

表2 三坐標測量間隙結果

三坐標測量與超聲檢測結果誤差如表3所示。

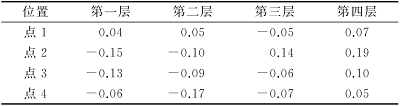

表3 兩種方法測量結果誤差

從表3可以看出,兩種方法測得結果的最大誤差為0.19mm,最小誤差為0.04mm,平均誤差為0.095mm。所有誤差均在設計允許的誤差范圍內。
對超聲檢測測量間隙尺寸的誤差來源進行分析,可以得出:
① 在填充介質(水)的聲速標定過程中,對水的深度測量精度不高,使得水的聲速標定精度相應降低;
② 所采用的探頭保護膜為平面,而被檢件表面為曲面,因而帶來測量誤差;
③ 測量方法自身存在局限性。探頭晶片有著一定的面積,不能保證接收到的就是垂直入射的超聲波,因而測得的間隙可能不是真實值。
結 語
采用填充介質的方式實現了超聲波的透射,從探頭參數的選擇、聲速及探頭延時的標定、測量信號的識別進行分析,可實現對雙層管間隙尺寸的測量。測量結果的平均誤差為0.095mm,滿足雙層管間隙尺寸測量的誤差要求。采用超聲檢測方法測量雙層管間隙尺寸的誤差波動較大,實際應用時需結合前文的誤差來源進行分析,對檢測方法進行規范,減小誤差。當不能直接進行物理接觸測量,只能通過間接手段獲得雙層管間隙尺寸時,超聲檢測方法是可供選擇的且測量精度較高的一種測量方法。

來源:無損檢測NDT
