本文開展了某軟磁材料在熱帶海洋環境下的自然環境試驗，研究了其性能退化模型。結果表明，由于軟磁材料的性能退化速率較慢，電感和磁導率實部均可以用線性模型和指數模型進行較好的擬合。本文的研究成果可以為軟磁材料的環境適應性評價和實驗室加速試驗的開展提供數據支持。



軟磁材料作為一類重要的功能材料，具有低矯頑力、低剩磁、高飽和磁化強度等優點，因此在電力電子行業中得到了廣泛的應用。軟磁材料由于磁滯回線較窄，使用期間易發生退磁，進而導致各項物理性能下降，造成不希望的后果。因此，軟磁材料的性能退化是值得關注的問題。目前的文獻中對于電子元器件的性能退化研究較多，而對于基礎材料的研究則較少。本文以某牌號軟磁鐵氧體為對象，對其在自然環境下的長期試驗數據進行建模，探究其退化規律，為其環境適應性評價和設計改進提供數據支持。



試驗方法



01.試驗對象

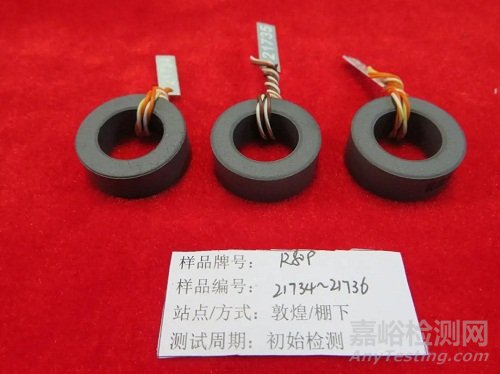

試驗對象為某牌號的軟磁鐵氧體材料，該材料主要用于大功率電路，如天線阻抗變換器，短波功率檢測器等。試驗樣品為該材料加工的磁環（外徑25mm，內徑15mm，高10mm），如圖1所示。



圖1 試驗樣品



02.自然環境試驗



自然環境試驗將試驗對象暴露在真實的自然環境中，經受多種氣象環境因素的綜合作用，可以獲得接近實際使用狀態的數據，這種綜合作用一般在實驗室難以復現。因此，自然環境試驗在考察材料和產品的性能退化方面具有獨特的價值和意義。本文在國內熱帶海洋環境下進行為期36月的自然環境試驗，試驗方式為棚下暴露。



03.檢測參數



在試驗期間定期對磁環的電磁性能參數進行檢測，檢測周期為1、3、6、9、12、18、24、30、36月。測試參數包括品質因數、電感、電容、電阻、磁導率等，測試頻率為10kHz。檢測設備為WK6500B型阻抗分析儀，配合專用于磁環測試的夾具，如圖2所示。



圖2  測試設備







常用擬合模型



1993年，學者提出性能退化的一般模型：

式中，

yij—第i個產品在時刻tij的某一特征退化量；

α—固定參數；

βi—隨機參數；

εij—為測量誤差。



基于式（1），性能退化模型又可進一步表現為不同的數學形式，常用的有線性模型、指數模型和冪律模型，如表1所示。不同材料或產品，不同的性能參數，不同的使用環境，不同的時間長度，一般會導致產品的性能退化模型不同，或者模型形式相同而參數取值不同。

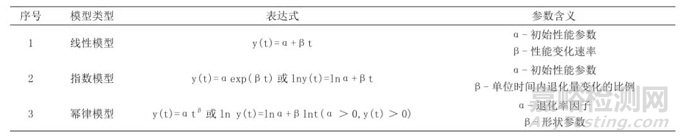

表1 常用的性能退化模型





模型構建



不同性能參數不僅退化軌跡不同，退化的速率也千差萬別，因此，在一定時間內，不同性能參數退化的“可觀測性”也不同。因此，本文首先對全部檢測性能參數在36個月期間的變化情況進行初步篩查，選擇變化趨勢較明顯的參數，即電感（L）和相對磁導率實部（μ），用于后續的性能退化模型研究。為了使不同量綱的參數變化趨勢更加直觀，本文使用約化的性能參數，即

式中，

pi—第i次測試的性能參數；

p0—該參數的初始值。



01.電感

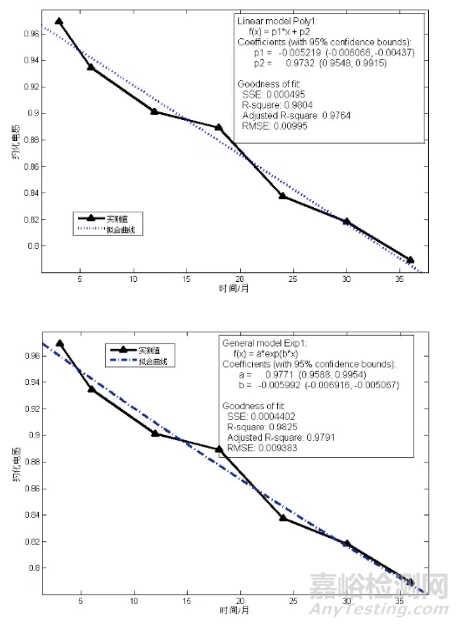

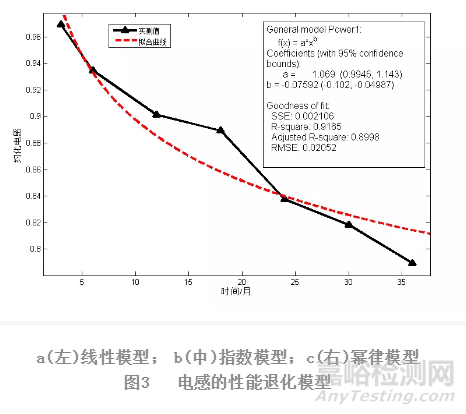

檢測設備為WK6500B型阻抗分析儀，配合專用于磁環測試的夾具，如圖2所示。對電感的實測數值進行曲線擬合，分別嘗試按照線性模型、指數模型和冪律模型進行擬合，結果見圖3。

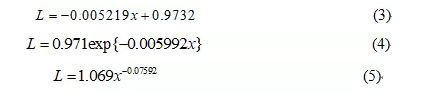

模型表達式為：





可以看出，電感的性能退化模型可以用指數模型和線性模型進行較好地表達，確定系數R2分別是0.9825和0.9824；冪律模型的確定系數略低，為0.9165。



02.磁導率實部

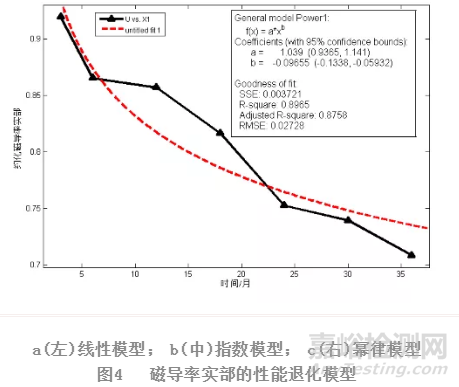

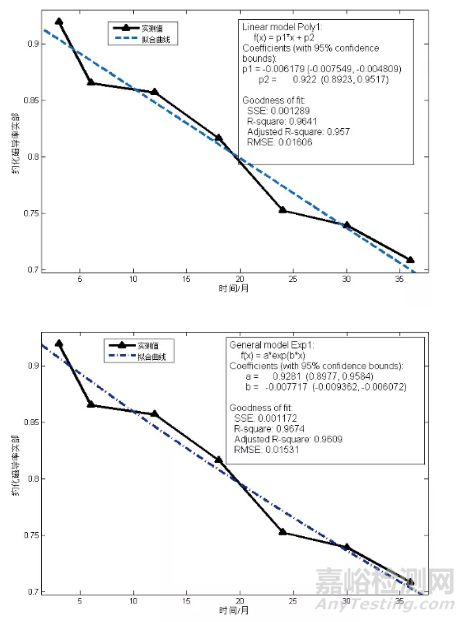

對磁導率實部的退化情況同樣按照3個模型進行擬合，結果見圖4，模型表達式為：





可以看出，采用線性模型和指數模型可以較好地對磁導率實部的性能退化趨勢進行擬合，確定系數分別為0.9641和0.9674，冪律模型的確定系數為0.8965。



03.討論



檢測設備為WK6500B型阻抗分析儀，配合專用于磁環測試的夾具，如圖2所示。對電感和磁導率實部的測試數據進行退化建模，結果表明兩者均可以較好地符合線性模型和指數模型的數學形式，對于冪律模型的符合性則相對較差。結合表1可以看出，兩者的退化速率是緩慢的（β取值極小），此時線性模型與指數模型的表達結果是非常接近的。
