雷達設備長期服役于海環境中，濕熱、鹽霧和霉菌對雷達設備的結構和電氣元器件的侵蝕破壞，會嚴重影響裝備的可靠性和服役壽命。據資料統計：有50%以上的設備故障是由三防（防濕熱、防鹽霧、防霉菌）設計不當或三防工藝不成熟而造成的。風機作為雷達電子設備通風散熱的關鍵核心器件，如若發生故障，會給雷達電子設備帶來性能影響甚至不可逆的損傷。因此，有必要對海環境下風機的環境防護設計進行研究。



本文結合雷達結構設計中的直流風機，進行風機的環境防護措施研究及分析，為雷達結構設計風機的選型及防護提供借鑒和參考。



風機結構

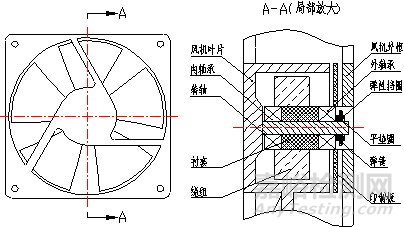

直流風機主要由風機葉片和風機外框兩部分組成，其結構示意如圖1所示。內/外軸承、襯套、繞組、印制電路板與風機外框為一體，轉軸與風機葉片為一體，風機葉片轉軸通過彈簧、平墊圈、彈性擋圈與風機外框連接，保持相對位置關系。彈簧設置在外軸承外側，靠平墊圈和彈性擋圈壓緊。

圖1某直流風機結構組成示意圖



直流風機葉片和風機外框材質一般為復合材料或金屬材料，且結構件自身均做有相應的表面處理和涂覆處理，海環境下相對不易產生腐蝕損傷；轉軸及軸承部分因風機高速旋轉，常注有潤滑脂或潤滑油，海環境下亦不易發生腐蝕現象。直流風機海環境下的環境防護重點為印制電路板，印制電路板上電子元器件、金屬件及電路在濕熱、鹽霧、霉菌環境下，經常發生腐蝕，絕緣電阻下降，信號傳輸失真，導致風機故障。



交流風機內部設備組成及布局與直流風機不同，不存在印制電路板，核心器件漆包線繞組均涂覆有較厚的絕緣漆，故交流風機的環境防護性能強于直流風機。



風機防護設計



01 風機防護措施



目前海環境下直流風機環境防護措施主要有如下三種：



1) 直流風機三防選型：考慮風機的使用環境，設計階段選用具備三防能力的風機，防護等級IP68；



2) 浸泡法三防處理：風機進行聚氨酯清漆浸泡，印制電路板形成三防鍍膜，提高印制電路板上元器件的三防性能；



3）真空氣相沉積法鍍絕緣膜：風機采用真空氣相沉積法對風機進行絕緣鍍膜，成分為C型聚對二甲苯，提高風機環境防護性能。



因此在低溫過程中需要保持設備的密封與箱內的正壓。



02 浸泡法工藝流程



1) 準備：待處理風機齊套，風機表面標記；加電測試，記錄風機工作的電壓和電流值。



2) 清洗：風機浸入無水乙醇，風機印制電路板側朝下，無水乙醇沒過風機印制板；浸泡約1min，手持風機輕輕晃動約1min，晃動時保持風機印制板始終浸泡在無水乙醇內。



3) 去潮：風機從無水乙醇內取出，靜置5min后入烘箱45°去潮處理4h。



4) 測試：風機加電測試，記錄風機工作的電壓和電流值。



5) 三防處理：

① 按聚氨酯清漆防護噴涂通用工藝配置三防漆；

② 用壓敏膠帶保護風機葉片；

③ 風機印制電路板側朝下平放入容器內；

④ 將配好的三防漆慢慢注入容器，液面沒過印制電路板約1mm，靜置1min；

⑤ 將風機取出，滴漆約5min，用無紡布或綢布蘸取無水乙醇將風機下表面的漆液擦除；

⑥ 室溫自然晾干4h；

⑦ 重復①～⑥工序操作；

⑧ 室溫固化24h。



6) 清潔處理：去除風機葉片上的膠帶及表面多余物，并去除多余漆液。



7) 測試：風機加電測試，記錄風機工作的電壓和電流值。



03 真空氣相沉積法工藝流程



1) 準備：

① 待處理風機齊套，風機表面標記；加電測試，記錄風機工作的電壓和電流值；

② 待處理風機工件架擺放整齊，避免相互碰觸；工件架放塞尺做陪測片；

③ 記錄環境溫度和濕度，溫度應保持在25℃±10℃；濕度應保持在20％～75％RH。



2) 稱料：按工藝要求稱取鍍膜厚度對應Parylene C原材，記錄數據及原材料批號。



3) 沉積：

① 設備開機，系統抽真空，同時打開冷機；

② 真空控制器達到設置值，開裂解爐和真空規管加熱，設置溫度，記錄時間和參數；

③ 當裂解爐溫度顯示670～690，且真空達到并低于基壓時，打開蒸發旋鈕，設置蒸發溫度110～120，記錄時間和各參數；保持40min～60min；

④ 將真空控制器設定值升高5，同時將蒸發溫度設定值升至180℃，記錄時間和各參數；保持此設置值15 min～25 min；

⑤ 將真空控制器設定值再升高5，記錄時間和各參數；保持此設置值15min～25 min；

⑥ 將真空控制器設定值再升高2，記錄時間和各參數；保持此設置值15min～25 min；

⑦ 將真空控制器設定值再升高1，記錄時間和各參數；此后進入穩定鍍膜階段，無需記錄數據，或記錄一次期間任意時刻的各參數；

⑧ 結束關機，將真空旋鈕旋至HOLD位置，關冷機。將裂解爐旋鈕旋至關閉；記錄時間和各參數；

⑨ 關閉蒸發旋鈕旋，停機，維持真空隔天卸架，或待裂解爐溫度降至400，且蒸發溫度降至75以下后，將關閉蒸發旋鈕，真空放氣，出爐，記錄時間和各參數；

⑩ 出爐時，移除腔體，取下工件架，戴手套逐層取出工件，置于周轉盒內，并對有稱重標記的工件進行稱重。



4) 檢驗：

① 外觀檢測保護膜層需完整，膜層表面沒有氣泡；

② 檢測膜層厚度需符合圖紙要求；

③ 風機加電測試，記錄風機工作的電壓和電流值。



04 風機防護小結



聚氨酯清漆浸泡法或真空氣相沉積法均能夠使風機印制電路板表面產生三防鍍覆膜層，且風機三防處理前后運行電流基本一致，上下偏離值均在5%以內。風機印制板處理前后實物如圖2所示。





a.(左)印制板三防處理前；b.(中)浸泡法三防處理;c.(右)真空氣相沉積法三防處理      圖2某直流風機印制板實物圖
