中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

玻璃鋼具有密度小，良好的介電絕緣性能和良好的隔熱性能以及吸水性、熱膨脹性能等。

一 密度

玻璃鋼密度介于1.5~2.0之間，只有普通碳鋼的1/4~1/5，比輕金屬鋁還要輕1/3左右，而機(jī)械強(qiáng)度卻很高，某些方面甚至能接近普通碳鋼的水平。例如某些環(huán)氧玻璃鋼，其拉伸、彎曲和壓縮強(qiáng)均達(dá)到400MPa以上。按比強(qiáng)度計(jì)算，玻璃鋼不僅大大超過普通碳鋼，而且可達(dá)到和超過某些特殊合金鋼的水平。

玻璃鋼與幾種金屬的密度、抗伸強(qiáng)度和比強(qiáng)度比較見表1所示。

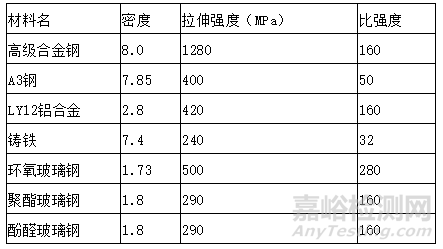

表1

*比強(qiáng)度：即單位密度下的拉伸強(qiáng)度，也就是材料的抗拉強(qiáng)度與密度之比，用以說明其輕質(zhì)高強(qiáng)的程度。

二 電性能

玻璃鋼有優(yōu)良的電絕緣性能，可作為儀表、電機(jī)及電器中的絕緣零部件，在高頻作用下仍然保持良好的介電性能。在絕緣材料中，用玻璃纖維布代替紙及棉布，可提高絕緣材料的絕緣等級(jí)，在用相同樹脂的情況下，至少能提高一個(gè)等級(jí)。玻璃鋼占絕緣材料用量的1/3~1/2。在一些大型電機(jī)中，如12.5萬KW電機(jī)，要用幾百千克玻璃鋼作絕緣材料。此外玻璃鋼不受電磁影響，而且有良好的透微波性能。表2介紹了幾種玻璃鋼的介電性能。

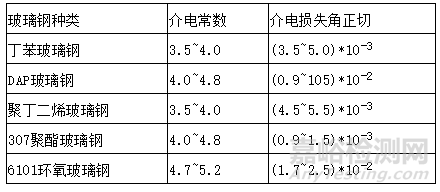

表2

三 熱性能

玻璃鋼有良好的熱性能，它的比熱大，是金屬的2~3倍，導(dǎo)熱系數(shù)比較低，只是金屬材料的1/100~1/1000。

此外，某些品種玻璃鋼的耐瞬時(shí)高溫性能也十分突出，如酚醛型高硅氧布玻璃鋼，在遇極高溫度時(shí)，產(chǎn)生碳化層，可有效地保護(hù)火箭、導(dǎo)彈及宇宙飛船在穿過大氣層時(shí)需要承受的5000~10000K高溫及高速氣流的作用。表3列出了幾種材料的熱性能。

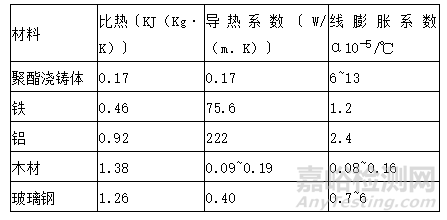

表3

由表3可以看出，玻璃鋼具有良好的熱絕緣性能，這是金屬材料無法比擬的。

四 耐老化性能

任何材料都存在老化問題，玻璃鋼也不例外，只是速度和程度不同而已。玻璃鋼在大氣曝曬、濕熱、水浸泡及腐蝕介質(zhì)等作用下，性能有所下降，在長期使用過程中會(huì)使光澤減退、顏色變化、樹脂脫落、纖維裸露、分層等現(xiàn)象。但隨著科學(xué)技術(shù)進(jìn)步，人們可以采取必要的防老化措施，改善使用性能，提高產(chǎn)品的使用壽命。例如玻璃鋼放在哈爾濱地區(qū)進(jìn)行自然老化試驗(yàn)，板材拉伸強(qiáng)度下降最少，小于20%；彎曲強(qiáng)度次之，一般不超過30% ；壓縮強(qiáng)度下降最多，波動(dòng)也最大，一般為25%~30% 。見下表4所示。

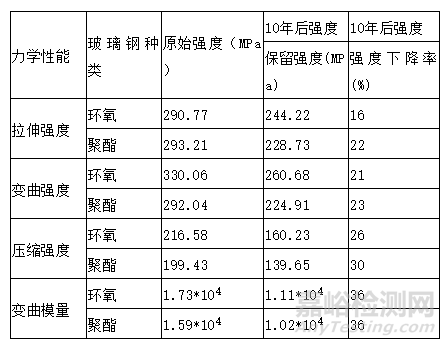

表4

此外，室外風(fēng)、雨及陽光曝曬，會(huì)使玻璃鋼表層樹脂脫落，應(yīng)注意定期維護(hù)。

五 長期耐溫性及耐燃性

玻璃鋼的耐溫性及耐燃性取決于所用的樹脂，長期的使用溫度不能超過樹脂的熱變形溫度。

通用的環(huán)氧及聚酯玻璃鋼，都是易燃的，對(duì)于有防火要求的結(jié)構(gòu)物，要用阻燃樹脂或加阻燃劑，因此在使用玻璃鋼時(shí)，應(yīng)充分注意。

一般玻璃鋼不能在高溫下長期使用。如聚酯玻璃鋼在40℃~45℃以上，環(huán)氧玻璃鋼在60℃以上，強(qiáng)度開始下降。

近年來出現(xiàn)了一些耐高溫的玻璃鋼。如脂環(huán)族環(huán)氧玻璃鋼，聚酰亞胺玻璃鋼等，但長期工作溫度也只能在200-300℃以內(nèi)，遠(yuǎn)較金屬的長期使用溫度的低。

綜上所述五個(gè)方面的物理性能，可見玻璃鋼和金屬、陶瓷等材料不同，因此在使用上要發(fā)揮其長處，注意合理使用。

例如，玻璃鋼低溫性能好，強(qiáng)度不下降，因此北方冬季雖然室外氣溫降到－45℃~50℃，可玻璃鋼并不發(fā)脆。一般冷卻塔、防雨棚等室外構(gòu)筑物，在北方冬季里使用仍很安全。相反，玻璃鋼在高溫環(huán)境下要用專門的樹脂和配方，例如在100℃長期使用，就要采用耐高溫配方，用專門的工藝條件成型才行，否則玻璃鋼在長期100℃以上持續(xù)工作，就會(huì)遭到破壞。

六 玻璃鋼的化學(xué)性能

玻璃鋼主要的化學(xué)性能就是它有突出的耐腐蝕性。它不僅不會(huì)像金屬材料那樣生銹腐蝕；同時(shí)，也不會(huì)像木材那樣腐爛，而且?guī)缀醪槐凰⒂偷冉橘|(zhì)所侵蝕，可以代替不銹鋼在化工廠中用來制造貯罐、管道、泵、閥等，不僅使用壽命長，而且不需采取防腐、防銹或防蟲蛀等防護(hù)措施，減少了維修費(fèi)用。玻璃鋼在耐腐蝕方面的應(yīng)用是很廣泛的，國外一些主要工業(yè)國家，玻璃鋼用作耐腐制品方面都在13%以上，其用量有逐年增高趨勢。國內(nèi)用量也不少，大都用作金屬設(shè)備的襯里，以保護(hù)金屬。

玻璃鋼的耐腐蝕性，主要取決于樹脂，作為玻璃鋼用的樹脂，其耐腐蝕性是好的，但單純的用樹脂涂覆在金屬表面上，會(huì)出現(xiàn)較嚴(yán)重的龜裂裂縫，起不到防滲漏和保護(hù)金屬的作用。在樹脂中添加一定量的玻璃纖維后，將樹脂中出現(xiàn)較嚴(yán)重龜裂的可能性轉(zhuǎn)化為數(shù)量眾多的微小裂縫，而這些小裂縫形成一個(gè)貫串裂縫的機(jī)率是很小的，而相互間還有止裂作用，這樣可以阻止化學(xué)溶液介質(zhì)的滲透腐蝕。

玻璃鋼不僅對(duì)多種低濃度的酸、堿、鹽介質(zhì)及溶劑有較好的穩(wěn)定性，而且有抗大氣、海水和微生物作用的良好性能。

不過，對(duì)于不同的腐蝕性介質(zhì)，應(yīng)選擇適當(dāng)?shù)臉渲筒ＡЮw維及其制品。關(guān)于玻璃鋼防腐，近幾年來應(yīng)用越來越普遍，顯示了防腐投資少，使用壽命長，節(jié)約大量不銹鋼材等方面的優(yōu)越性，取得了顯著的經(jīng)濟(jì)效果。

通常把玻璃鋼放在不同腐蝕介質(zhì)中，稱量其質(zhì)量的變化，來評(píng)定耐腐蝕性能好壞。質(zhì)量變化小，耐腐蝕性能好；質(zhì)量變化大，耐腐蝕性能就差。

下表表5列出幾種玻璃鋼在不同濃度的酸堿溶液中的質(zhì)量比及表6為聚酯玻璃鋼在酸堿等介質(zhì)中彎曲強(qiáng)度保留率。

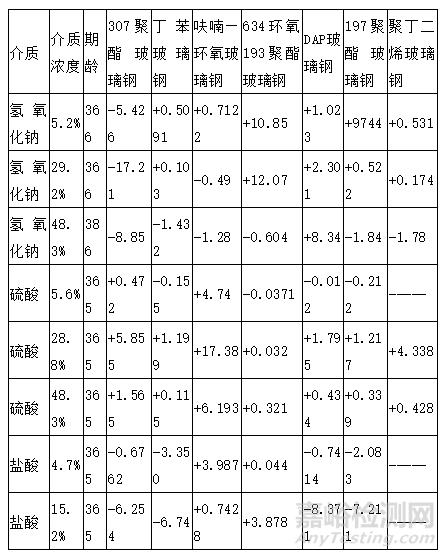

表5

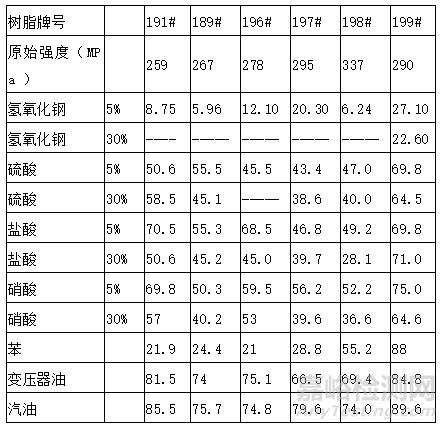

表6

*浸泡時(shí)間為一年。
