FCBGA封裝集成電路的常見失效機理及探測方法概述

嘉峪檢測網        2021-05-26 08:36

FCBGA(Flip ChipBall Grid Array)是倒裝芯片球柵格陣列封裝的簡稱,其內部結構如圖1所示。FCBGA的優點在于可以很好地解決電磁兼容(EMC)與電磁干擾(EMI)問題、提高I/O的密度、強化芯片散熱的能力、大幅提高芯片在高速運行時的穩定性,因而成為目前圖形加速芯片最主要的封裝格式。

FCBGA封裝集成電路的常見失效機理及探測方法概述

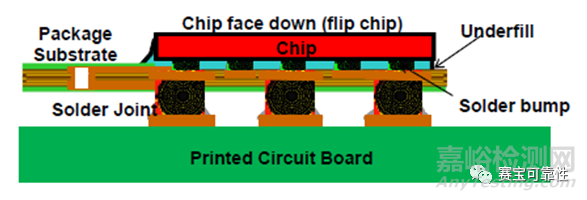

圖1  FCBGA封裝



隨著集成電路技術和失效分析技術的飛速發展,我們對FCBGA封裝集成電路的失效機理也有了更深的認識。接下來對FCBGA封裝集成電路常見的失效機理結合案例給出簡要介紹。



一、失效機理



1.     芯片開裂

芯片中存在大量的電源、地和I/O端口等金屬化布線,當器件的芯片開裂時,芯片的裂縫和錯位會造成電源、地和I/O端口發生短路、開路等問題,從而導致器件失效。掃描聲學顯微鏡可以無損地探測出芯片是否存在開裂。



2.     內部粘接界面分層

器件內部粘接界面分層可能會導致內部微焊點斷裂,造成器件開路失效。當器件在儲存、運輸?shù)冗^程中潮敏管控不當,使器件受潮進水時,水在回流焊的過程中會產生爆米花效應,導致內部粘接界面分層,造成內部微焊點撕裂斷開,從而導致器件開路失效。掃描聲學顯微鏡可以迅速診斷內部粘接界面分層的失效機理。



3.     內部微焊點重熔短路

內部微焊點是端口在芯片與基板之間的電連接。當器件粘接界面分層時,內部微焊點在回流焊的過程中熔融,會脫離下填料的束縛而發生重熔,造成芯片不同的端口橋連,從而導致器件短路失效。X射線透視系統可以無損地觀察內部微焊點重熔形貌,切片檢查則可以將微焊點重熔填充下填料界面導致橋連的形貌完整地展現出來,從而進一步確定器件的失效原因。



4.     過電應力

器件端口由于過電應力可能導致芯片燒毀失效。當器件端口引入過電應力時,芯片中晶體管、電容和金屬化承受的電流、電壓或功率超過其極限工作數值,則有可能導致不可逆的物理損傷造成器件失效。通過熱激光激發顯微鏡和光發射顯微鏡可以對該種失效機理進行精準定位,結合掃描電子顯微鏡,能夠?qū)⑿酒械奈锢頁p傷形貌清晰地展現出來。



二、案例分析



1.      芯片開裂案例

某廠的FPGA采用FCBGA封裝,裝機后測試時發現電源對地出現短路故障。對器件進行聲學掃描檢查發現器件芯片區域存在異常形貌,如圖2(a)所示。器件開封觀察到芯片存在貫穿性開裂,如圖2(b)所示。器件芯片由于貫穿性開裂,造成多個電源端口對地短路失效。



FCBGA封裝集成電路的常見失效機理及探測方法概述

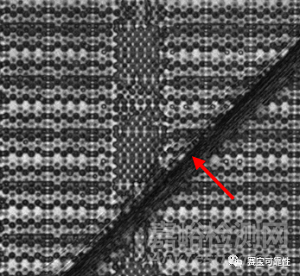

(a)聲學掃描顯微形貌



FCBGA封裝集成電路的常見失效機理及探測方法概述

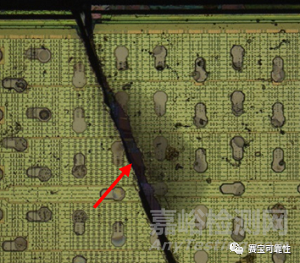

(b)芯片開封形貌

圖2  機械應力導致芯片開裂形貌



2.      內部微焊點重熔短路案例

某廠的FPGA裝機發現器件電源與地之間存在短路故障。對器件進行X射線檢查,可見內部微焊點存在明顯異常,如圖3(a)所示,對器件進行切片檢查,內部可見焊料大面積重熔導致橋連,如圖3(b)所示。器件由于焊料熔融并填充分層界面導致凸點橋連,造成多個電源和I/O端口對地短路失效。

FCBGA封裝集成電路的常見失效機理及探測方法概述

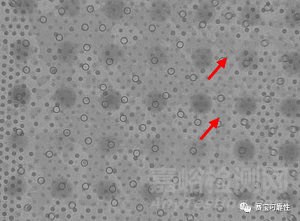

(a)內部微焊點重熔X-Ray形貌



FCBGA封裝集成電路的常見失效機理及探測方法概述

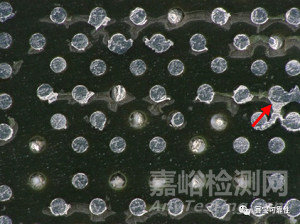

(b)內部微焊點重熔形貌

3  內部微焊點重熔形貌



三、總結



本文對FCBGA封裝集成電路常見的失效機理給出了簡要介紹,具體總結如下表所示。結合案例分析,可以更清楚地認識到各種失效機理對FCBGA封裝集成電路造成的影響。我們通過X射線透視系統、掃描聲學顯微鏡等精密儀器,可以將存在芯片開裂、內部粘接界面分層、內部微焊點重熔短路等失效機理的器件進行鑒定,從而進一步提高FCBGA封裝集成電路的可靠性。



失效機理

失效定位方案

芯片開裂

掃描聲學顯微鏡

內部粘接界面分層

掃描聲學顯微鏡

內部微焊點重熔短路

X射線透視系統、切片檢查

過電應力

熱激光激發顯微鏡、光發射顯微鏡、

掃描電子顯微鏡
