IEC 61010-1

插頭和連接器：

如果軟線連接的設備，其插頭的插銷從內部電容器接受電荷，則在斷開電源后5s，插銷不應危險帶電。（正常只測正常工作狀態，開關狀態都進行測試，峰值處斷開）

如果測量的電壓超過①的限值，同時其他測量值大于②或③的限值，則被認為是危險帶電。

①交流電壓限值：

有效值30V和峰值42.4V，直流電壓限值60V。對預定在潮濕場所使用的設備，交流電壓限值為有效值16V 和峰值22.6V，直流電壓限值為35V；

②電流限值：

使用A.1網絡測量時，對正弦波電流為有效值0.5mA，對非正弦波或混合頻率電流為峰值0.7mA，或者直流值2mA。如果頻率不超過100Hz,可以用圖A.2 的測量電路。對預定在潮濕場所使用的設備，用圖A.4 的測量電路。

當用圖A.3 的測量電路時，有效值70mA，這一限值涉及較高頻率下可能的灼傷。

③電容的電荷和能量限值為：

對電壓不大于峰值15kV 或直流15kV，電荷45μC；圖3 中線A 表明了當電荷是45μC時電容與電壓之間的關系。（Q=U*C=F*V）

對電壓大于峰值15kV或直流15kV，貯存能量350mJ。

IEC 60601-1

通過插頭連接到電源的ME設備：

預期通過插頭與電源連接的ME設備或設備部件應被設計成在斷開插頭之后1s時，插頭各插腳之間以及每一電源插腳與外殼之間的電壓不超過60V（峰值），或如果電壓值被超過，存儲電荷不超過45μC。

通過下列試驗來檢驗是否符合要求：

ME設備運行在額定電壓或額定電壓范圍的上限。

在任何相關開關處于“開”和“關”的位置時，斷開ME設備與電源的連接。

ME設備可以通過插頭與電源斷開，在這種情況下要按需要進行多次測量以便測量到最壞情況，或者使用觸發電路來保證斷開發生在供電電壓波形峰值處。

在斷開電源1s時，用一個內阻不會顯著影響測量值的儀表來測量插頭各插腳間及任一插腳與外殼間電壓。（100MΩ±5MΩ，25pF或者更?。?/span>

存儲電荷可用任何方便的方法測量或計算。

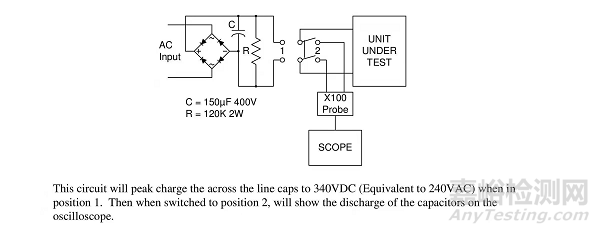

適當時，可使用與額定供電網電壓峰值相等的直流輸入電壓。（這樣可以每次斷開都是峰值處，可以參考以下圖自己DIY）

IEC 62368-1

斷開連接器后電容器的放電：

如果斷開連接器（例如，電網電源連接器）會使電容器電壓成為可觸及的，則在斷開連接器后2s時測得的可觸及電壓應當符合以下要求：

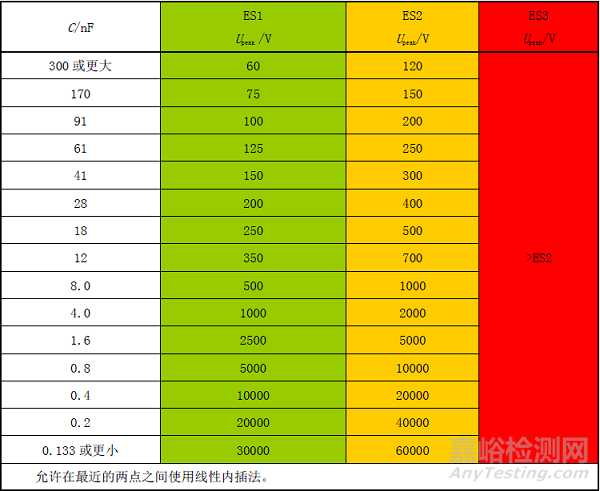

正常工作條件下，對一般人員，符合表5中ES1的限值；

正常工作條件下，對受過培訓的人員，符合表5中ES2的限值；

單一故障條件下，對一般人員和受過培訓的人員，符合表5中ES2的限值。

使用輸入阻抗由一個100MΩ±5MΩ的電阻器和一個輸入電容量為25pF或更小的電容器并聯組成的儀器進行測量。

如果開關（例如，電網電源開關）對試驗結果有影響，則將其置于最不利位置上進行試驗。通常當受試設備中的輸入電容器被充電至峰值時斷開連接器（放電時間開始）。

IEC 60335-1

打算通過一個插頭來與電源連接的器具，其結構應能使其在正常使用中當觸碰該插頭的插腳時，不會因有充過電的額定電容量不小于0.1μF 的電容器而引起的電擊危險。

器具以額定電壓供電，然后將其任何一個開關置于“斷開”位置，器具在電壓峰值時從電源斷開。在斷開后的1s時，用一個不會對測量值產生明顯影響的儀器（100MΩ±5MΩ，25pF或者更小），測量插頭各插腳間的電壓。

此電壓不應超過34V（峰值）。
