供應鏈的變化，對共享數據的抵制和技術的未知性加劇了持續的不確定性。

確保汽車電子產品的可靠性已經引發了整個半導體供應鏈的爭奪，并且發現了一系列數據不足，缺乏明確定義的標準以及不一致的專業知識水平的問題。

可靠的功能安全性，可在惡劣環境中使用18至20年，或在自動出租車或卡車上持續使用，這是一項艱巨的任務，需要在人工智能，激光雷達，雷達，車輛和車輛通訊等領域取得工程技術進步。它還需要管理一個全球供應鏈，這個供應鏈由初創公司，沒有汽車經驗的芯片制造商以及在先進電子方面經驗不足的汽車供應商組成。

　　

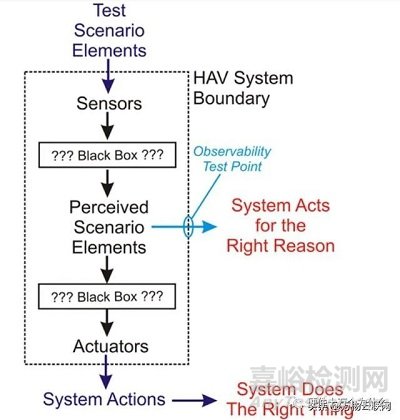

　　圖1.系統驗證應確定系統出于正確的原因做正確的事情。



此時，沒有人確切知道7nm AI(人工智能)系統的可靠性，或者在出現故障時故障將會如何有效地轉移到另一個系統中。事實上，沒有人確定在測試期間要問什么是正確的問題。供應鏈上下的所有供應商之間的溝通必須清晰和開放，但一些供應商通過隱瞞重要數據來保護其知識產權，使汽車制造商需要自己發現一些數據。更糟糕的是，將所有這些結合起來的規則充其量只是參差不齊的規則。

卡內基梅隆大學的Phillip Koopman和Edge Case Research的Mitch Wagner在2018年SAE世界的一篇2018年的論文中寫道：“目前，還沒有普遍認可的技術戰略來驗證這些車輛的非常規軟件方面的安全性。”。“一旦開發團隊認為他們的車輛準備就緒，似乎會部署許多HAV，然后他們就會看到公路上的事情如何發揮作用。即使試點部署產生可接受的低故障率，仍然存在這樣的問題：有限規模部署是否能夠準確預測更大規模部署的安全性以及隨之而來的軟件更新。

　　

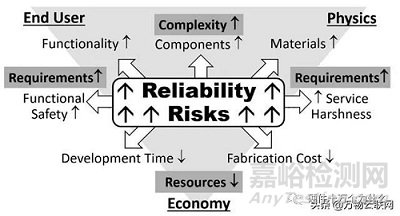

　　圖2、全自動電動汽車電子技術的趨勢和挑戰



缺乏關于自動駕駛汽車的政府法規使得消費者受到競爭激烈的新興自動駕駛汽車(AV)行業支配的影響。但如果失敗，這些行業將會損失很多。這種經濟威脅與ISO 26262標準的不斷發展相結合，可能是拯救的恩典。ISO 26262要求在采購和制造的所有環節跟蹤所有的材料和零件，為供應商之間的安全行為文化和合作奠定基礎。故障的故障診斷看起來像航空調查。毫無疑問，對于安全關鍵系統而言，測試和跟蹤過程更加昂貴，而可靠性和良好質量仍然是非安全關鍵系統(如信息娛樂系統)的重要賣點。



在先進工藝節點上盲目飛行



通過向后看是真正了解高級節點的壽命和可靠性的唯一方法。“先進節點的最大問題是你需要為壓力篩選測試獲得可靠的數據，并且在先進節點生產一段時間之前你沒有它們，”Gert J?rgensen說道。Delta Microelectronics的銷售和營銷。“你可以使用模擬生命周期的舊方法，但實際上你不知道這個模型在時間消失之前是否合適。這些工具是因?yàn)槟銓⑴f模型強加給新技術，但實際上你不知道它是否在時間消失之前是有用可靠的。“

對零件可靠性的信心隨著時間的推移而增加。“當你有多年調試過程時，你自然會有更高的可靠性，”KLA-Tencor戰略合作高級主管Jay Rathert說。“但是當你將7納米和10納米零件放入其中時，這些工藝仍然有很多成熟的工作要做。仍然存在許多尚未調試的系統缺陷和集成挑戰。“

大多數汽車芯片不是在先進節點上開發的。但是那些需要大量計算能力才能做出瞬間安全關鍵決策的應用，例如AI，需要最高的密度。這就產生了在先進節點上常常被忽略的可靠性問題，因?yàn)槭褂眠@些過程開發的大多數芯片都用于消費者設備或受控環境。

　　

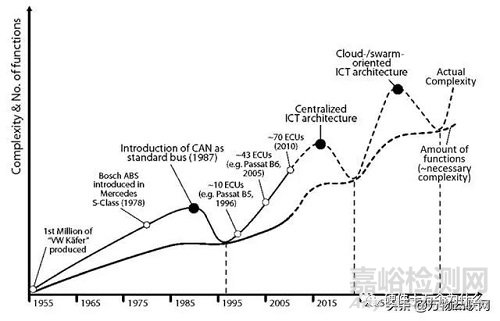

　　圖3、汽車電子系統架構復雜性的演進



“較新的制造工藝通常會產生比有時間成熟的舊工藝技術更多的缺陷部件，”西門子事業部Mentor的高級營銷總監Tessent Benware表示。“在汽車應用中使用最新的工藝技術是兩個關鍵挑戰。這種較高的缺陷密度意味著制造后的測試必須達到更高水平的缺陷覆蓋率以達到同等質量水平。使用抽象邏輯故障模型生成檢測缺陷的測試序列的傳統方法已不再充分。使用先進工藝節點實現復雜IC的汽車級質量水平要求測試模式生成需要了解缺陷在物理上的表現方式和位置，并且必須了解這些缺陷在模擬意義上的行為，而不僅僅是數字意義。”

Benware看到了單元內部更多的缺陷。“在finFET工藝技術之前，通常會看到邏輯單元內部有50-50個缺陷分裂，互連線中有缺陷。隨著finFET的引入，與互連層相比，制造晶體管和相關邏輯單元的工藝復雜性不成比例地增長。隨著更多異國晶體管技術的引入，這種差異有望持續到5nm，3nm及以下?，F(xiàn)在汽車IC將利用這些先進節點，必須更多地專門用于測試電池內部的缺陷。“

所有汽車電子產品 - 特別是安全關鍵部件和系統 - 現在都在制造期間和之后經過嚴格的測試。目標是淘汰早期失效或早期有隱患的設備：早期失效的設備。

“每一臺設備都經歷了加速的生命周期測試，然后你需要這樣做128小時 - 整整一周，”Jrgensen說。“你測試設備，你把它們放入烤箱，加速生命周期測試，一周后將它們?nèi)〕?，然后你就模擬了一年的壽命。接下來，您將設備放入汽車或車內的模塊中，它們應該持續工作20年。通過[做到這一點]，你擺脫了所謂的早期失效或者有隱患的設備。“

第二步進一步進行測試。“然后你有另一部分批次，這是你放在同一個溫箱里的很多生產批次，”

Jrgensen教授繼續說，“但它在那里待了1000個小時。這是很多1,000個組件，然后你加速老化測試，然后你看看這1000個組件是否可以持續1,000小時大約相當于三個月。然后應該產生20年的模擬壽命。所以，我們有1,000臺設備正在通過這一點，你得出結論，其他設備也會這樣做。這就是你如何對汽車零件進行質量保證，這就是為什么它們?nèi)绱税嘿F。您在將它們放入車內之前，需要通過大量的QA(質量評估)測試。“

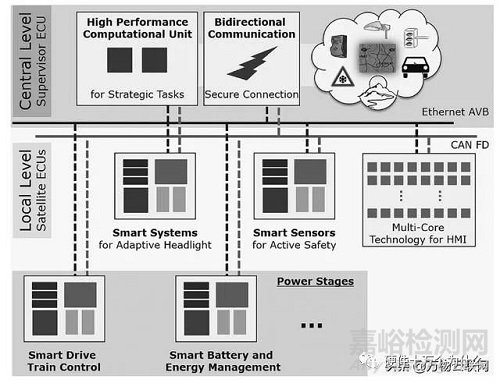

　　圖4、未來汽車中電子系統的分層和模塊化結構



可靠性問題之一是它與成本成正比。在汽車安全關鍵部件和系統的設計中，在供應鏈的上下，每個供應商都有更多的測試步驟要做，這會增加更多的測試時間并需要更多的測試，這反過來又會增加成本。雖然正在制定戰略以同時進行更多測試，但成本仍在不斷上升。

“制造和測試的早期部分肯定會有更多的關注，”Astronics高級經理Anil Bhalla說。“汽車測試是最復雜和最昂貴的，現在每個人都在試圖削尖他們的鉛筆，并找出如何削減成本的方法。汽車是由大量數據驅動的。這是非常小心和有條理的，它發生在很寬的溫度范圍內。但是測試流程中也有很多冗余，重點是嘗試在正確的插入點找到正確的覆蓋范圍。由于汽車首次獲得更多前沿零件，這一點變得更加困難。我們?cè)谄囆袠I(yè)看到了7nm的零件，如果你看一下半導體市場的增長點，汽車就是最大的細分市場之一。“

有兩種不同的方法可以解決這個問題。一種是利用系統級測試，這種測試更昂貴，但允許在實際系統的環境中進行測試。目前尚不清楚系統級測試是否會實際上增加總體成本，因?yàn)闇囟韧ǔＰ枰齻€(gè)不同的插入點，而它可能只是一個系統級測試。另一個是首先關注成本，并找出測試可能需要或不需要的東西。

“問題是你不能兩者都做，因?yàn)榛顒?dòng)的部件太多了，”Bhalla說。“在消費類設備中，您可以每六個月更換一次。但在汽車領域，他們談?wù)摰氖橇闳毕莺腿f億分之一。這必須與能負擔得起的人保持平衡。“

　　

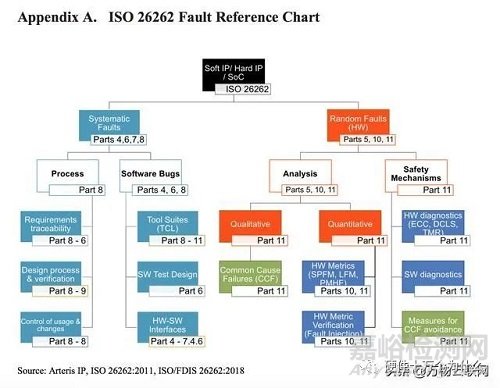

　　圖5：ISO 26262故障參考。資料：Arteris IP



并非所有故障都是相同的，并非所有故障都是可預測的。ISO 26262識別系統故障，這是我們可以找到并可能預測和修復的故障，以及屬于“事物發生”線的隨機故障。

“汽車制造商正在記錄所有故障，看它是否是一次周期性故障，或者是否是隨機故障，”Delta的Jrgensen說。“當然，你有快速的報告系統。當我們發現失效時，我們需要確定它是否對其他部件產生影響，這是否是隨機失效。“

因此，有處理這些的質量問題的測量方法，以及需要存儲哪些數據的程序。所有東西都按照飛機的方式進行記錄，并且應該保存15到20年。但即使這樣也可能還不夠。

　　

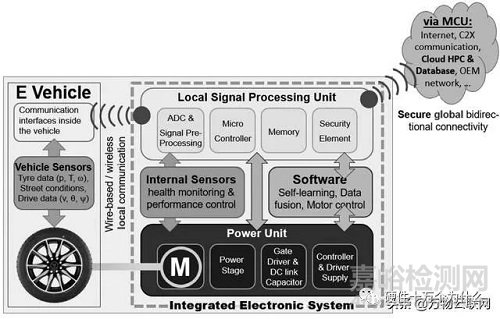

　　圖6、用于動力傳動系統控制的本地智能系統(C3U)



“雖然可以通過監控內置自檢性能的細微變化來預測許多可靠性故障，但我認為預測故障不會100%準確，”Mentor的Benware說。“許多可靠性故障在發生之前都沒有任何跡象。只要無法達到100%的準確性，故障緩解將優先于故障預測。“



一個龐大的，糾結的供應鏈



現在，整個汽車供應鏈必須參與安全文化，以使汽車系統可靠和安全?？煽啃允菆F(tuán)隊的努力。

“我們轉向的每個地方都聽到零缺陷，”KLA的Rathert說。“在過去兩年中，我們一直致力于調整我們的工具，人員，方法和合作伙伴，以幫助實現這一目標。”

這是一個難題。另一個是準確理解誰在供應鏈中扮演的角色。

KLA-Tencor營銷高級主管Rob Cappel說：“你肯定會看到五年前你不會看到的汽車電子游戲中的玩家。” “有人設計自己的芯片 - 谷歌，蘋果，亞馬遜。這可能不僅僅適用于汽車。他們正在研究人工智能。我們五年前所知道的生態系統正在發生變化。對于汽車而言，全面的生態系統，從大型企業到半導體廠商，都認為質量和可靠性是關鍵。“

與此同時，這些供應鏈關系變得越來越復雜，Arteris IP營銷副總裁Kurt Shuler在一篇關于ISO 26262的論文中解釋道。“現在制造或設計芯片以實現自動駕駛應用的傳統半導體供應商如今有時與一級電子系統設計人員和原始設備制造商競爭，他們可能正在制造自己的芯片或向其半導體供應商合作伙伴提供明確的要求。此外，Uber，Waymo和Apple等新進入者正在設計自己的完整系統，盡管他們?cè)谄囆袠I(yè)缺乏相關經驗。ISO 26262要求在整個過程中進行高水平的協作和信息共享，而新進入者可能不熟悉整個價值鏈。“

　　

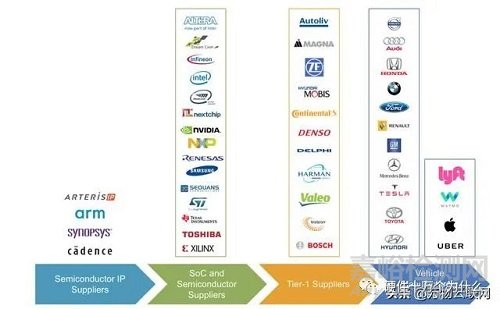

　　圖7、汽車供應鏈。資料：Arteris IP



ISO 26262標準是問題和整個供應鏈必須達到的長度的快照。協作是關鍵。現在，通信是汽車安全關鍵供應鏈上下安全標準的一部分。它內置于標準中。

分享供應商皇冠上的知識 - 知識產權 - 必須在供應商和汽車OEM之間進行。“半導體和軟件供應鏈的參與者通常會對他們的知識產權的開發方式以及它的工作原理保密，”舒勒說。供應商應記住“您的客戶仍有義務確認您是否符合ISO 26262”。

　　

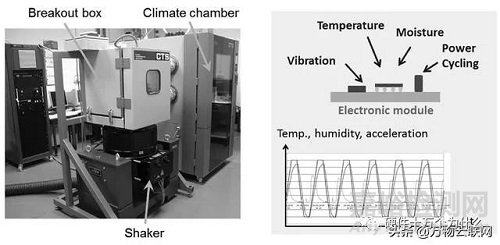

　　圖8、組合環境壓力測試的設備和概念



這也為利用IP的公司帶來了一些有趣的挑戰，因?yàn)镮P表征可能差異很大。“如果你想在市場上競爭，你需要比以前更好地利用IP，”ClioSoft營銷副總裁Ranjit Adhikary說。“這就是為什么你聽到很多汽車公司都在談?wù)撝R(shí)產權管理。但你也想確保從事IP工作的人不會看到其他IP。“

IP的價值隨著在實際應用中通過芯片認證和測試而上升。“對于我們作為這些市場的IP供應商，我們還通過汽車認證將我們的IP應用到這些應用中，”Synopsys的DDR PHY高級產品營銷經理Graham Allen說。“因此，當供應商購買汽車級IP時，他們知道他們將獲得IP，一旦他們獲得了芯片的汽車級認證，他們的IP就不會在這方面造成任何問題。”。

　　

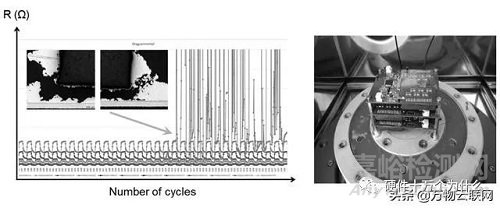

　　圖9、通過組合熱循環和振動測試監測基于電阻的菊花鏈結構(左)和汽車電池管理系統的電路板(右)。



汽車制造商也為自己驗證和驗證零件。福特汽車公司的高級可靠性工程師Keith Hodgson說：“我們實際上將每個人的設計分開，并將它們重新組合在一起。”我們經歷了最糟糕的電路分析過程，我們實際上幫助他們重新設計我們的實際汽車客戶使用情況和任務情況。“福特希望IC設計人員和制造商獲得的數據是，對于99%的客戶而言，使用最壞情況溫度和沖擊，芯片實際上能夠正常運行多長時間。“然后讓[IC制造商]希望與我們分享這些數據，這樣我們就可以估算出我們對最壞情況客戶的影響時間，然后嘗試在失效之前采取措施減輕這種情況。”

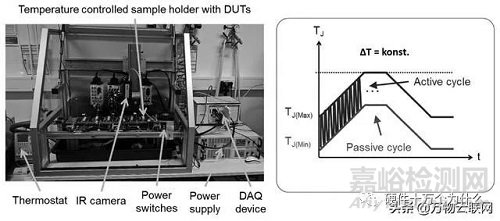

　　圖10、動力循環測試臺：具有執行疊加主動/被動循環測試的能力



失效在某些時候是不可避免的，但是如何應對它會帶來各種各樣的選擇。“在福特，我們假設部件將會出現故障，因此我們?cè)噲D通過預測來緩解故障 - 這是一種預測方法，我們希望集成電路制造商幫助我們了解退化模型，以便我們將其構建到我們的軟件中運行芯片并估算我們認為有用的生命。然后，自主很容易。讓車輛自己回家并更換處于故障邊緣的模塊。而客戶會忽略一些細節問題。“汽車制造商正在向芯片行業尋求有關性能退化模型的詳細數據，但其中大部分尚未存在。

Dfr Solutions公司首席執行官兼管理合伙人克雷格希爾曼說：“讓我們對半導體公司有點瘋狂的一件事就是他們?cè)谶@些小型工藝節點上使用了令人驚訝的復雜工具來預測晶體管的可靠性。” “但是當他們的用戶詢問可靠性時，他們會說它只有0.70 v并且設備的故障率恒定為77，沒有故障。”

Dfr并不孤單。“我們正在與一些德國汽車制造商進行談判，他們基本上也有同樣的問題，”弗勞恩霍夫自適應系統部門工程部門設計方法部負責人羅蘭·詹克說。“他們沒有從技術的能力中獲得足夠的信息。如果你正在考慮最新的技術--10,12,7nm - 那么問題是它們沒有得到足夠的信息。“在過去，供應鏈?zhǔn)褂闷俨寄Ｐ?，OEM將向一級供應商提供規格，然后他們將決定涉及哪個第2級玩家，依此類推至第3級和第4級。

“這種模式不再有效，”Jancke說。“它太慢了，沿線提供的信息確實不夠。這是一個相當長的線 - 一個各種各樣的價值鏈 - 并且有一些信息沒有交給整個供應鏈。因此，汽車制造商并不完全了解他們?cè)谄囍猩婕澳承┘夹g(shù)時會得到什么。我們從眾多原始設備制造商那里聽到他們開始打破這個價值鏈。他們開始直接聯系技術提供商和代工廠，因?yàn)樗麄兿胫肋@項技術的真正用途，特別是在先進技術方面。他們想知道什么是代工廠正在測試，他們正在做些什么來確保該技術將持續20多年或能滿足所有的要求”。

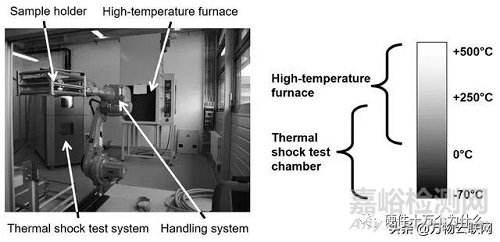

　　圖11、溫度范圍增加的高溫循環系統
