中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

GB 4793.1-2007 & IEC 61010-1:2010+AMD1:2016：

絕緣材料應有足夠的耐熱能力。

對用來支撐其他零部件與電網(wǎng)電源連接的且用絕緣材料制成的零部件，應采用設備內(nèi)一旦發(fā)生短路而不會導致危險的絕緣材料制成。

如果在正常使用時，端子承載電流超過0.5A，以及如果在不良接觸的情況下散發(fā)大量的熱量，則支撐這些端子的絕緣件應采用其軟化程度不會達到可能導致危險或進一步造成短路的材料來制成。

在有懷疑的情況下，通過檢查材料的數(shù)據(jù)來檢驗是否合格。如果材料數(shù)據(jù)不能令人確信，則要進行下列之一的試驗。

NOTE：不要將耐熱性與防火搞混，這是兩種不同的風險。要理解絕緣材料的定義，不是只有網(wǎng)電才叫絕緣材料。（IEC 60050-212）

GB 9706.1-2020 & IEC 60601-1:2020：

耐熱性可通過下列試驗確認，如果提供符合要求的滿意證據(jù)，則無需進行本試驗：

如果外殼部分和其他外部絕緣部件受損傷可導致不可接受的風險，則通過球壓試驗進行驗證：除了軟電線的絕緣以及陶瓷材料部分外，由絕緣材料制成的外殼和其他外部部件需要進行球壓試驗。試驗在溫度為75℃±２℃的加熱箱中進行，或者是使用技術(shù)說明書中列出的環(huán)境溫度（Tma）±２℃加上超溫試驗中測量所得的絕緣材料有關(guān)部分的溫升，取二者中的較大值。

在1h后退出測試，并測量鋼球壓痕的直徑。壓痕直徑不應大于２ｍｍ。

用于支撐未絕緣的網(wǎng)電源部分的絕緣材料部件，其老化將影響ME設備安全時，通過球壓試驗進行驗證：

試驗如上所述，但試驗溫度為125℃ ±２℃，或者是使用技術(shù)說明書中列出的環(huán)境溫度(Tma)（±２℃加上超溫試驗中測量所得的有關(guān)部分的溫升，取二者中的較大值。

對陶瓷材料部件、換向器的絕緣部件、炭刷帽等類似部件以及不作為加強絕緣的線圈骨架，都不進行這一試驗。

IEC 62368-1:2018:

直接安裝導電金屬零部件的熱塑性零部件:

如果塑料軟化會導致安全防護失效，則直接安裝導電金屬零部件的熱塑性零部件應當能充分耐熱。

通過檢查材料制造商的維卡或球壓試驗數(shù)據(jù)來檢驗是否合格。如果不能提供試驗數(shù)據(jù)，則要通過維卡試驗或球壓試驗來檢驗是否合格。

通過對零部件按IEC 60695-10-2的規(guī)定進行球壓試驗來檢驗是否合格。試驗在溫度為

（T-Tamb+Tma＋15℃）±2℃的加熱箱內(nèi)進行。但是，支撐由電網(wǎng)電源供電的電路中的零部件的熱塑性零部件要在至少125℃的溫度下進行試驗。試驗后，尺寸d（壓痕的直徑）不得超過2mm。如果根據(jù)對材料物理特性的檢查清楚地表明，該材料能滿足本試驗的要求，則不進行本試驗。

GB 4706.1 & IEC 60335-1:2020:

對于非金屬材料制成的外部部件、用來支撐帶電部件（包括連接）的非金屬材料部件以及提供附加絕緣或加強絕緣的材料的熱塑材料部件，其惡化可導致器具不符合本部分，應充分耐熱。

本要求不適用于軟線或內(nèi)部布線的絕緣或護套。

通過按IEC 60695-10-2 對有關(guān)的部件進行球壓試驗檢查其符合性。

該試驗在烘箱內(nèi)進行，烘箱溫度為40℃±2℃加上試驗期間確定的最大溫升，但該溫度應至少：

對外部部件 為：75℃±2℃。

對支撐帶電部件的部件為：125℃±2℃。

然而，對提供附加絕緣或加強絕緣的熱塑材料部件，該試驗在25℃±2℃加上非正常工作試驗期間確定的最高發(fā)熱的溫度下進行（如果此值是較高的話）。只要19.4 的試驗是通過非自復位保護裝置的動作而終止的，并且必須取下蓋子或使用工具去復位它，則不考慮其19.4 的溫升。（19.4，短路限制溫度的控制器，如果器具帶有一個以上的控制器，則它們需要一次被短路）。

注1：對線圈骨架，只有那些用來支撐或保持接線端子在位的部件才經(jīng)受該試驗。

注2：該試驗不在陶瓷部件上進行。

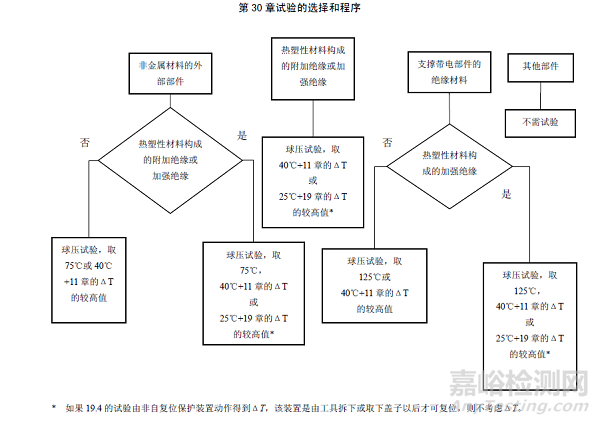

注3：耐熱試驗的選樣或程序如圖O.1 所示。
