工程中很多機件和構件都是在變動載荷下工作，如曲軸、連桿、齒輪、彈簧、輥子、葉片及橋梁等，其失效形式主要是疲勞斷裂。

疲勞是指機件和構件在服役過程中，由于承受變動載荷而導致裂紋萌生和擴展以致斷裂失效的全過程。變動載荷是引起疲勞破壞的外力，是指載荷大小甚至方向均隨時間變化的載荷，其在單位面積上的平均值為變動應力。變動應力分為循環應力和無規則隨機變動應力。循環應力的波形有正弦波、矩形波和三角形波等。

疲勞的特點是，具有壽命的斷裂，其斷裂應力水平往往低于材料抗拉強度，甚至低于屈服強度；疲勞是脆性斷裂（突發性）；對缺陷（缺口、裂紋及組織缺陷）十分敏感。

在載荷下進行試驗，以提供材料或零部件的某種疲勞數據的試驗稱為疲勞試驗。疲勞試驗按失效循環次數可分為高周疲勞試驗和低周疲勞試驗，高周疲勞試驗以應力為基本控制參數；低周疲勞試驗以應變?yōu)榛究刂茀?shù)。疲勞試驗按載荷和環境可分為室溫疲勞試驗、高溫疲勞試驗、低溫疲勞試驗、熱疲勞試驗、腐蝕疲勞試驗、接觸疲勞試驗和沖擊疲勞試驗。



疲勞斷口

疲勞斷裂經歷了裂紋萌生和擴展過程。由于應力水平較低，因此具有較明顯的裂紋萌生和穩態擴展階段，疲勞斷裂的宏觀斷口一般由三個區域組成，即疲勞裂紋產生區（裂紋源）、裂紋擴展區和最后斷裂區。

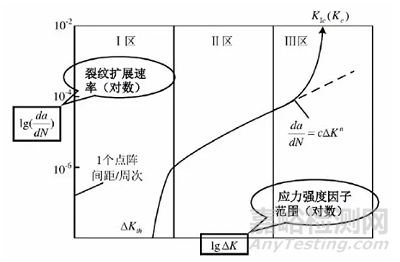

疲勞裂紋擴展速率曲線



I區：裂紋初始擴展階段，10-8~10-6mm/周次，快速提高，但△K變化范圍很小所以提高有限；

II區：裂紋擴展主要階段，10-5~10-2mm/周次，da/dN~△K 呈冪函數關系，△K變化范圍很大，擴展壽命長。

Ⅲ區：裂紋擴展最后階段，da/dN很大，并隨△K增加而很快地增大，只需擴展很少周次即會導致材料失穩斷裂。

疲勞源

該區最光亮（該斷面經多次摩擦擠壓）；裂紋源位于裂紋擴展區的貝紋弧線凹向一側的焦點位置；可以有一個或者多個（與應力狀態有關）；對于多個裂紋源，一般源區越亮、裂紋擴展區越大、貝紋線越密，則該裂紋源越早產生。

疲勞區

是裂紋亞穩擴展形成的區域。斷口比較光滑并分布有貝紋線（或海灘花樣），有時還有裂紋擴展臺階。貝紋線是載荷變動引起的，貝紋線是一簇以裂紋源為圓心的平行弧線，近源處則貝紋線距越密，遠離源處則貝紋線距越疏。

瞬斷區

是裂紋失穩擴展形成的區域。該斷口區比疲勞區粗糙，與靜載的斷口相似（脆性材料斷口呈結晶狀，韌性材料斷口在心部平面應變區呈放射狀或人字紋狀，邊緣平面應力區則有剪切唇區存在），位置一般處于裂紋源的對側。區域大小與材料承受名義應力及材料性質有關，高名義應力或低韌性材料，最后斷裂區大，反之，最后斷裂區小。



疲勞曲線與疲勞極限

疲勞曲線：是疲勞應力與疲勞壽命的關系曲線，即S-N曲線，用于確定疲勞極限、建立疲勞應力判據的基礎。

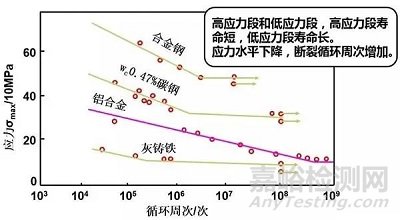

典型的幾種材料的疲勞曲線



疲勞極限：指材料抵抗無限次應力循環而不斷裂的強度指標；條件疲勞極限指材料抵抗有限次應力循環而不斷裂的強度指標。二者統稱為疲勞強度。

對稱循環載荷是一種常規載荷，有對稱彎曲、對稱扭轉及對稱拉壓等。其對應的疲勞極限稱為σ-1、τ-1、σ-1p。其中，σ-1是最常用的對稱循環疲勞極限?？估瓘?qiáng)度越大，疲勞極限越大。

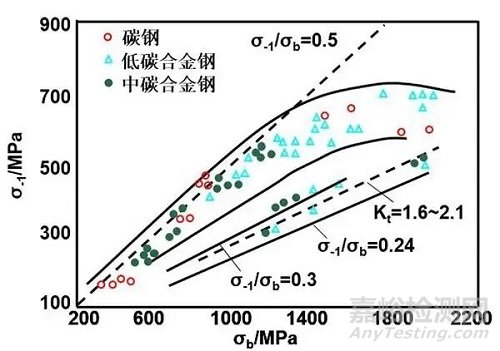

鋼的疲勞極限σ-1與抗拉強度σb的關系



 疲勞試驗方法

金屬材料疲勞極限試驗，是通過模擬結構或部件的實際工作情況，在試驗室內測定材料的疲勞曲線，用以估計結構或部件的疲勞特性。

一般該類試驗周期較長，所需設備比較復雜，但是由于一般的力學試驗如靜力拉伸、硬度和沖擊試驗，都不能夠提供材料在反復交變載荷作用下的性能，因此對于重要的零構件進行疲勞試驗是必須的。

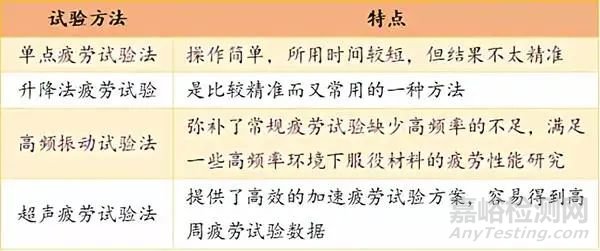

常用試驗方法及其特點



單點疲勞試驗法

單點疲勞試驗法適用于金屬材料構件在室溫、高溫或腐蝕空氣中旋轉彎曲載荷條件下服役的情況。

試驗設備：彎曲疲勞試驗機、抗壓試驗機。

試樣要求：試樣數量為8~10根；試樣尺寸要求最小截面直徑d一般取6，7.8，9mm，偏差小于0.005d。

(a) 圓柱形試樣；(b) 圓錐形試樣；(c)漏斗形試樣

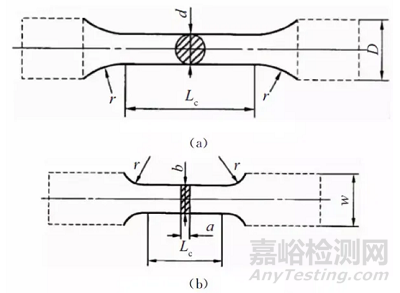

試樣形狀示意圖



升降法疲勞試驗

升降法疲勞試驗主要用于測定中、長壽命區材料或結構疲勞強度的隨機特性。在常規疲勞試驗方法測定疲勞強度的基礎上，或在指定壽命的材料、結構的疲勞強度無法通過試驗直接測定的情況下，一般采用升降法疲勞試驗間接測定疲勞強度。

試驗設備：抗壓疲勞試驗機。

(a) 圓形截面試樣；(b) 矩形截面試樣

試樣形狀示意圖（試樣數量：約16根）

升降法示意圖



試驗方法：

1) 試驗從高于疲勞強度的應力水平開始，然后逐級降低（如疲勞強度未知，可選用材料的靜態拉伸屈服強度Rp0.2或ReL）；

2) 在應力水平下進行第一根試驗，如果在指定壽命N=107次之前發生破壞，則下一根試樣就要在低一級的應力水平下進行，反之，則要在高一級的應力水平下進行，直至完成全部試樣；

3) 各級應力水平之差叫做“應力增量”，在整個試驗過程中，應力增量應保持不變。

數據處理：將出現第一對相反結果以前的數據舍棄；以Vi表示在第i級應以水平σi下進行的試驗次數，n表示有效試驗總次數，m表示升降應力水平的級數。



高頻振動疲勞試驗法

高頻振動試驗利用試驗器材產生含有循環載荷頻率為1000Hz左右特性的交變慣性力作用于疲勞試樣上，可以滿足在高頻、低幅、高循環環境條件下服役金屬材料的疲勞性能研究。高頻振動試驗主要用于軍民機械工程的需要。

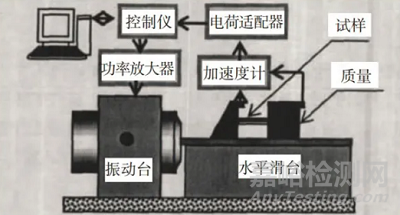

高頻振動試驗裝置示意圖



試樣要求：試樣形狀同單點疲勞試樣相同；試樣材料一般選用高強度鋼。

數據處理：將獲得的試驗數據以試驗應力σ為縱坐標，以疲勞壽命的對數lgN為橫坐標，由如下公式按照最小二乘法擬合直線的原理，使各數據點到直線的水平距離的平方和為最?。簂gN=a+b(σ-σ0)。



超聲波疲勞試驗

超聲法疲勞試驗是一種加速共振式的疲勞試驗方法，其測試頻率 (20kHz) 遠遠超過常規疲勞測試頻率 (小于200Hz)。超聲法疲勞試驗一般用于超高周疲勞試驗，主要針對109以上周次疲勞試驗。

試驗裝置主要包括：

1) 超聲頻率發生器（將超聲正弦波電信號由50Hz轉變?yōu)?0kHz）；

2) 壓力陶瓷換能器（將電源提供的電信號轉化成機械振動信號）；

3)  位移放大器（放大位移振幅使試樣獲得所需的應變振幅）。

試驗裝置原理：由壓電陶瓷換能器、位移放大器和試樣組成的超聲疲勞試驗機構成了一個力學振動系統，試樣的加載是由外加信號激勵試樣發生諧振，在試樣中產生諧振波來實現。

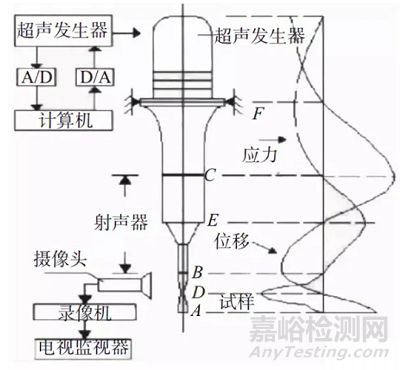

超聲法疲勞試驗裝置示意圖



試樣分為拉壓試樣和三點彎曲試樣。

(a) 拉壓試樣；(b) 三點彎曲試樣

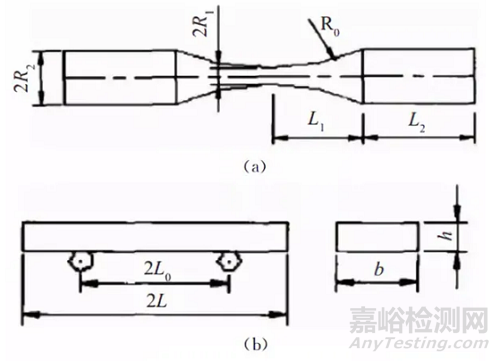

試樣示意圖



數據處理：試驗數據用Basquin方程描述：σa=σf ’(2Nf)bλ。其中σa表示應力幅，σf表示應表示疲勞強度系數，Nf表示試驗所得疲勞壽命，以Nf為橫坐標，以σa為縱坐標繪制超聲疲勞S-N曲線。
