IEC 61010-1:

保護導體端子與規定要采用保護連接的每一個可觸及零部件之間的阻抗不應超過0.1Ω。如果設備有不可拆卸的電源線，則保護導體電網線插頭引腳與保護連接的每一個可觸及零部件之間的阻抗應規定不應超過0.2Ω。

通過施加試驗電流1min，然后計算阻抗來檢驗是否合格。試驗電流取下列電流值的較大值：

—— 直流25A 或額定電源頻率交流有效值25A；

—— 等于設備額定電流2 倍的電流。

如果設備在電源的所有極上裝有過流保護裝置，以及如果在單一故障條件下過流保護裝置電源一側的導線不可能變成與可觸及導電零部件相連，則試驗電流不必大于內部過流保護裝置額定電流的2倍。

永久性連接式設備的保護連接應是低阻抗連接。

通過施加試驗電流來檢驗是否合格。試驗電流為設備安裝說明針對建筑物供電電源電路規定的過流保護裝置額定值的2倍，電流施加在保護導體端子與需要采用保護連接的每一個可觸及導電零部件之間，持續時間1min。其電壓不應超過交流有效值10V 或直流10V。

如果設備在電源的所有極上裝有過流保護裝置，以及如果在單一故障條件下過流保護裝置電源一側的導線不可能變成與可觸及導電零部件相連，則試驗電流不必大于內部過流保護裝置額定電流的2倍。

IEC 60601-1:

——保護接地連接應能可靠承載故障電流，且不會產生過大的壓降。

對于永久性安裝的ME設備，保護接地端子與任何已保護接地部件之間的阻抗，不應超過100mΩ，除非滿足紅色字體的要求。

帶有器具輸入插座的ME設備，在器具輸入插座中的保護接地腳與任何已保護接地部件之間的阻抗，不應超過100mΩ，除非滿足紅色字體的要求。

帶有不可拆卸電源軟電線的ME設備，網電源插頭中的保護接地腳與任何已保護接地部件之間的阻抗，不得超過200mΩ，除非滿足紅色字體的要求。

另外，制造商提供或規定的任何可拆卸電源軟電線連接到ME設備上時，其網電源插頭中的保護接地腳與任何已保護接地部件之間的阻抗，不應超過200mΩ，除非滿足紅色字體的要求。

除非滿足：在相關絕緣短路的情況下，如果相關電路具有限制電流的能力，使得單一故障狀態下的接觸電流和患者漏電流不超過容許值，則保護接地連接的阻抗允許超過上述規定值。

在既沒有提供也沒有規定可拆卸電源軟電線的情況下，應使用適當截面積的長度為3m的電線進行測試。

通過下列試驗來檢驗是否符合要求：

用頻率為50Hz或60Hz、空載電壓不超過６V的電流源，產生25A或1.5倍于相關電路最高額定電流，兩者取較大的一個（±10%），在5s~10s的時間里，在保護接地端子或器具輸入插座的保護接地點或網電源插頭的保護接地腳和每個保護接地的部件之間流通。

作為選擇，可使用直流進行這項測試。

測量上述部件之間的電壓降，根據電流和電壓降確定阻抗。

當上述試驗電流與總阻抗（也就是被測阻抗加上測試導線阻抗和接觸阻抗）的乘積超過6V時，則首先在空載電壓不超過6V的電源上進行阻抗測量。

如果測量到的阻抗在允許限值內，則用一個空載電壓足夠大的能在總阻抗中注入規定電流的電流源重復阻抗測量，或是通過檢驗相關保護接地導線和保護接地連接的截面積要至少等于相關載流導體的截面積，來確認它們的載流能力。

電流和患者漏電流不超過容許值，則保護接地連接的阻抗允許超過上述規定值。通過檢查和必要時測量相關單一故障狀態下的漏電流來檢驗是否符合要求。忽略短路之后50ms內產生的瞬態電流。

IEC 62368-1:

保護連接導體及其端子不得有過大的電阻。

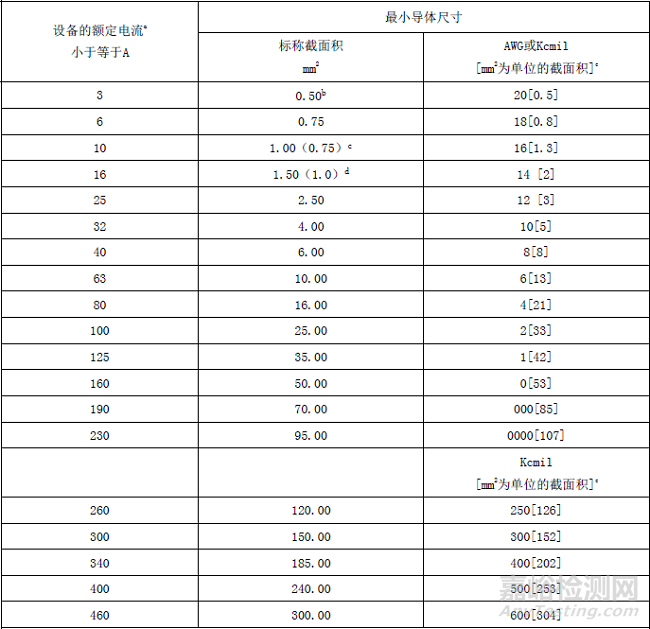

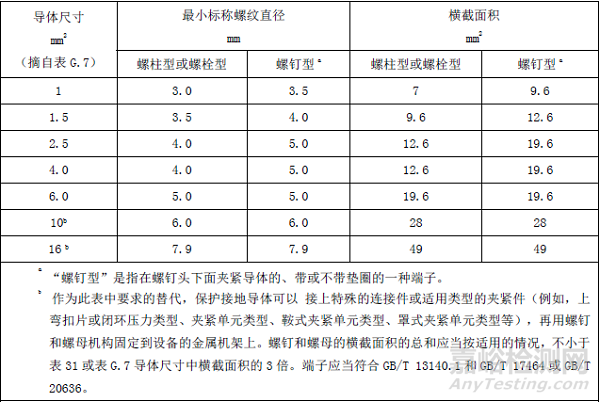

保護連接導體在其整個長度范圍內符合表G.7最小導體尺寸要求，并且其所有的端子都滿足表32的最小尺寸要求，則認為符合要求，無需進行試驗。

試驗電流可以是直流電流或交流電流，而試驗電壓不得超過12V。在主保護接地端子和設備中需要接地的點之間進行測量。

保護接地導體的電阻以及任何在其他外部布線中的接地導體的電阻不要計入測量值內。但是，如果保護接地導體是與設備一起提供的，則該導體可以包含在試驗電路中，但是只測量從主保護接地端子到需要接地部分的電壓降。

要注意測量探頭的頂端和被試的導電部分之間的接觸電阻不要影響試驗結果。試驗電流和試驗持續時間按下列規定：

a)對由電網電源供電的設備，如果被試電路的保護電流額定值小于等于25A，試驗電流為200%的保護電流額定值，試驗的持續時間為2min。

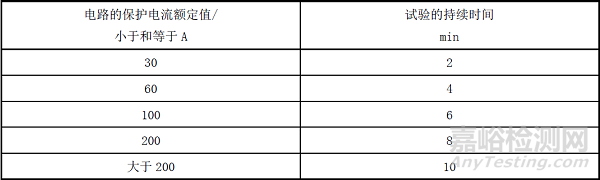

b)對由交流電網電源供電的設備，如果被試電路的保護電流額定值超過25A，試驗電流為200%的保護電流額定值或500A，取其較小者，試驗的持續時間按表33 的規定。

c)作為上述b）的一種替代，試驗基于限制保護連接導體中的故障電流的過流保護裝置的時間—電流特性來進行。該保護裝置可以是被測設備中提供的保護裝置，或者是安裝說明書規定的要在設備外部提供的保護裝置。試驗在200%的保護電流額定值下進行，試驗持續時間為在時間——電流特性上對應于200%時的時間。如果未給出200%時的時間，則可以使用在時間——電流特性上的最接近的點。

d)對由直流電網電源供電的設備，如果被試電路的保護電流額定值超過25A，試驗電流和試驗持續時間按制造商的規定。

e)對從外部電路獲取電源的設備，試驗電流為外部電路可提供的最大電流的1.5 倍或2A，選其中較大者，試驗持續2min。對與保護連接導體連接，以便限制傳到外部電路的瞬態電壓或接觸電流，并在單一故障條件下不超過ES2 等級的零部件，試驗根據所采用的電源來使用a）、b）、c）或d）相關的試驗方法進行。

如果保護電流額定值不超過25A，則由電壓降計算得到的保護連接系統的電阻不得超過0.1Ω。

如果保護電流額定值大于25A，則保護連接系統的電壓降不得超過2.5V。

IEC 60335-1:

接地端子或接地觸點與接地金屬部件之間的連接，應具有低電阻值。

如果在保護特低電壓電路里，其基本絕緣的電氣間隙是基于器具的額定電壓而規定的，那么本要求不適用于在保護特低電壓電路里提供接地連續性的連接裝置。

這些要求不適用于具有功能性接地連接的II 類器具和III 類器具。

通過下述試驗，檢查其符合性。

從空載電壓不超過12V（交流或直流）的電源取得電流，并且該電流等于器具額定電流1.5 倍或25A（兩者中取較大者），讓該電流輪流在接地端子或接地觸點與每個易觸及金屬部件之間通過。試驗一直進行到穩定狀態建立為止。

在器具的接地端子或器具輸入插口的接地觸點與易觸及金屬部件之間測量的電壓降。由電流和該電壓降計算出電阻值，該電阻值不應超過0.1Ω。電源軟線的電阻不計在內。

注：注意在試驗時，要使測量探棒頂端與金屬部件之間的接觸電阻不影響試驗結果。

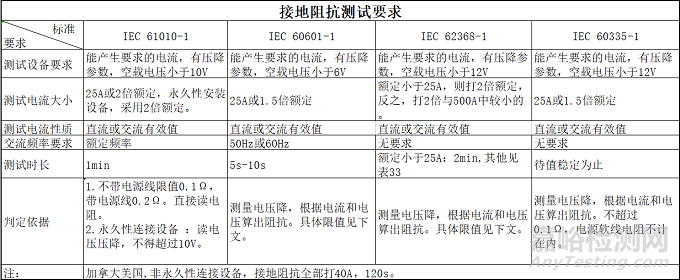

關于加拿大以及美國的特殊要求：非永久性連接設備，40A,120s適合以上所有。

IEC 60601-1中接地阻抗打32A還是40A？

測試注意的事項：

測量時，測試夾子要保證與測試點的良好接觸，盡量減小夾子的接觸電阻。

測試電流比較大，注意測試線和測量電流的熱效應，注意測試的間隔時間，不要讓熱效應累加影響測試結果。
