前言

為了確保汽車行駛的安全性，在汽車開發過程中需認真考察用于內外飾生產的塑料材料的常溫和低溫韌性，以避免高分子內外飾部件在碰撞過程中產生碎片，危及駕乘人員的安全。



汽車開發材料階段，企業很難去通過總成或整車爆破實驗來驗證自己的材料，而傳統的懸臂梁沖擊和簡支梁沖擊，并不能很好的模擬汽車爆破時高速要求，多軸沖擊強度評價（Determination of puncture impact behaviour）是一種高速多軸沖擊模式，能模擬高速沖擊破壞形式，根據產品的功能要求選擇對應的材料試驗溫度，用高速行駛的落錘沖擊材料樣板，根據設備采集的曲線以及材料樣板的斷裂方式，來確定材料在此溫度和速度下的沖擊韌性。



01 多軸沖擊試驗常用標準解讀

多軸沖擊測試常用標準為ISO 6603-1/2:2000和ASTM D3763-18，還有一些企標如GM 9904P、TOYOTA TSM 5608G、FIAT 50424等，不同標準對設備硬件如沖擊頭尺寸、夾持環內徑、樣品尺寸、沖擊速度等要求不同（如表1所示）。

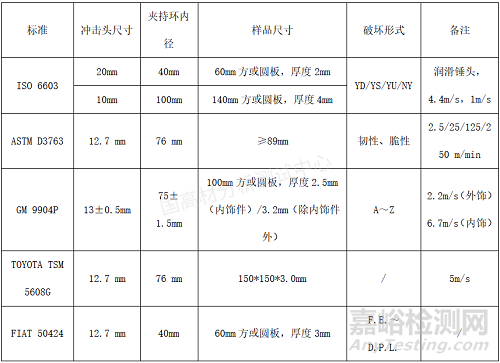

表1 多軸沖擊試驗標準要求



02 多軸沖擊試驗測試方法

多軸沖擊試驗設備由一套多軸臺架，一個溫度控制箱以及一套電子采集系統組成。

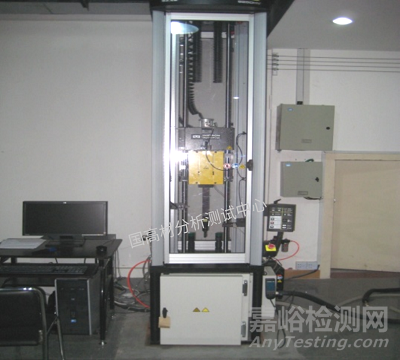

多軸沖擊試驗設備



其中，多軸臺架由固定支座和落錘組成，落錘重量可通過增加砝碼進行調整，錘頭直徑可更換，有20mm和12.7mm兩種規格可供選擇。直徑20mm的錘頭適用于ISO 6603標準，直徑12.7mm的錘頭適用于ASTM D3763標準。試驗時，可根據測試材料吸收能量的情況來選擇落錘的總重量，以達到標準要求的速度衰減要求。溫度控制箱的溫度范圍在-40~70℃范圍內，低溫時可用液氮進行降溫。電子采集系統可全程連續采集落錘將材料樣板擊穿過程中的時間、力值、位移和能量等數據，最終得出時間-位移-能量曲線，結合樣件的斷裂面形態確定材料的斷裂方式。



03 多軸沖擊試驗結果分析方法

測試結束后，對材料樣板沖擊韌性的評價主要從兩個方面進行，其一是從樣件刺穿過程力值變化和能量吸收情況；其二是直觀地根據樣件的斷裂面進行評價。



3.1 時間-載荷-能量曲線

如圖1所示為多軸沖擊結果曲線圖，圖中FM：最大力；LM：最大力時的撓度；EM：最大力時的吸收能量；LP：刺穿撓度；EP：刺穿吸收能量。

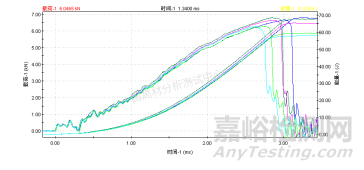

圖1 多軸沖擊試驗結果曲線



時間-載荷-能量雙縱軸曲線，時間-載荷曲線中的最高點為樣板被擊穿過程中的最大載荷，其對應的時間點在時間-能量曲線中的能量為最大載荷時樣板所吸收的能量。時間-能量曲線的最高點表示樣板被擊穿前后所吸收的總能量。一般情況下，最大載荷時吸收的能量越高，代表材料受到?jīng)_擊時吸能效果越好，但還需結合樣件的斷裂面形態才能確定材料的斷裂方式。



3.2 斷裂面形態

材料的斷裂形式常分韌性和脆性斷裂兩種形態，ASTM D3763明確定義韌性：樣品破壞前有塑性變形，且裂紋未擴展至沖擊中心點10mm外；脆性：樣品測試區域破壞成兩片或多片，邊緣鋒利，幾乎無塑性流動。而ISO 6603-2并沒有明確韌性與脆性的嚴格區分，而是定義為YD、YS、YU、NY，其中，YD：屈服（最大力值時零斜率）后深拉開裂；YS：屈服（最大力值時零斜率）后裂紋穩定擴展；YU：屈服（最大力值時零斜率）后裂紋不穩定擴展；NY：不屈服。

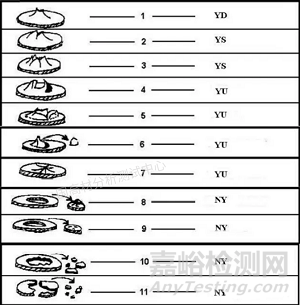

圖2 根據4種斷裂方式，對11種斷裂面進行了歸類

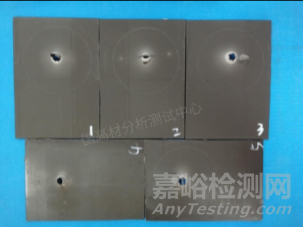

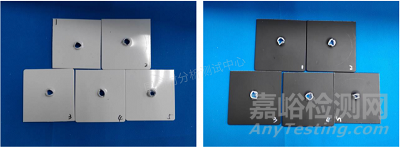

圖3 多軸沖擊試驗樣件斷面圖



因此ASTM標準僅根據樣件斷面情況進行破壞形式判定，而ISO標準需將曲線與斷面情況相結合進行判定。



04 多軸沖擊試驗的應用案例

4.1 汽車外殼噴漆韌性評估

塑料常被用于汽車內飾件或外飾件，為了增加客戶對美觀、感官的體驗，常會進行噴漆，但是大量試驗證明，美化噴漆會致使材料多軸沖擊性能大大降低，材料在未噴漆時是韌性，但是噴漆后表現出脆性，且吸收的能量也會急劇衰減。

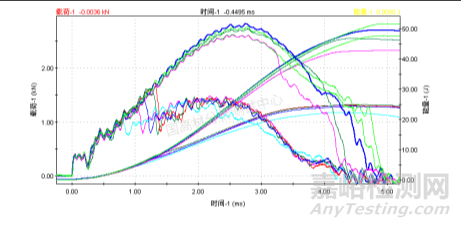

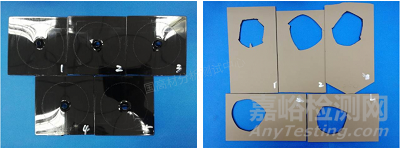

如對某PC/ABS材料進行噴漆和未噴漆樣板進行多軸沖擊測試（如圖4所示），未噴漆樣板吸收能量大，呈韌性破壞，而噴漆后的樣板吸收能量銳減至10%以內，且呈脆性破壞。并且出現這種情況的概率達到了至少80%以上。

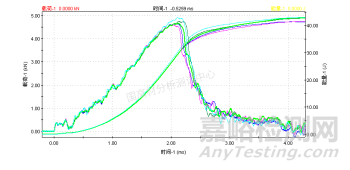

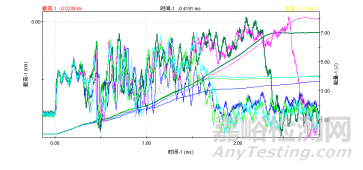

圖4 未噴漆和噴漆樣件多軸沖擊試驗結果



極少數表現相對較好的美化噴漆，可使得噴漆前后破壞形式一致，但是吸收能量適當銳減（如圖5所示）。噴漆和未噴漆樣件，都為韌性破壞，但是噴漆后吸收能量衰減了50%。也有極少數情況會出現噴漆與未噴漆結果差異較小，此時選取的油漆類型及工藝都是非常成功的。

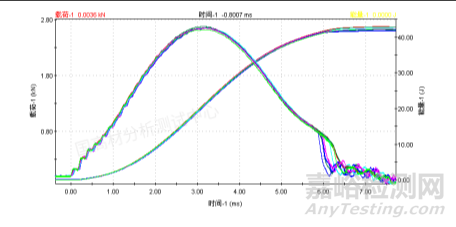

圖5 未噴漆和噴漆樣件多軸沖擊試驗結果



大多數情況下，油漆類型選取不當，噴漆工藝不適宜，會破壞聚合物分子鏈結構，致使聚合物發生不可逆性破壞，在沖擊時表現出脆性效果。因此沒有經過試驗研究，將油漆選型、噴漆工藝與多軸沖擊測試相結合，噴漆后的高分子材料極大可能都遭到了破壞，性能大大衰減，在直接投入使用后對人們的生命財產安全是一種威脅。



4.2 汽車內飾做美化皮紋韌性評估

塑料常被用于汽車內飾件或外飾件，為了增加客戶對美觀、感官的體驗，常會在塑料表面做皮紋，但是大量試驗證明，美化皮紋會致使材料多軸沖擊性能有所降低，且出現脆性破壞的概率會大大增加。

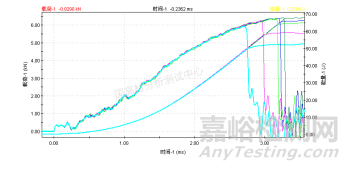

如某PP材料進行多軸沖擊測試，對光滑無皮紋面進行多軸沖擊（如圖6所示），刺穿吸收能量為47J，韌性破壞占比60%，而對皮紋面進行多軸沖擊時，刺穿吸收能量為23J，全部為脆性破壞。皮紋的出現，對裂紋的產生和擴展提供了有利的幫助，因此在能量吸收方面會出現明顯降低，在韌性上表現較差。

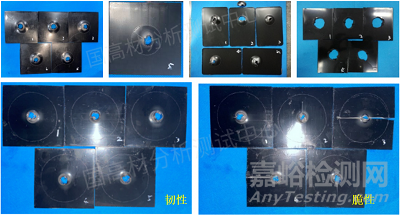

圖6 皮紋件多軸沖擊試驗結果



05多軸沖擊試驗其他應用

此外，多軸沖擊測試也常用于碰撞類CAE分析，用于模擬碰撞對標試驗，可大大提升數據精度和仿真可信度。
