簡要介紹

表面所具有的微觀幾何形狀統稱為表面形貌。一種材料表面的微觀幾何形貌特性 在很大程度上影響著它的許多技術性能和使用功能。近年來，隨著科學技術的發展進步，對各種材料表面精度也提出了越來越高的要求。



而隨著用戶對產品的要求越來越高，行業標準越來越嚴格，制造業自動化水平的提高，許多行業 面臨整個工藝流程的改革，這給表面檢測帶來了機會。



觀察材料表面形貌，為研究樣品形態結構提供了便利，有助于監控產品質量，改善工藝。



應用領域

材料、電子、無鉛焊接、航空、汽車、地質學、醫學、冶金、機械加工、半導體制造、陶瓷品等。



樣品要求

電子顯微鏡觀察樣品要求：非磁性或弱磁性，不易潮解且無揮發性的固態樣品，小于8CM*8CM*2CM 。



錫須觀察與測量



應用范圍

電子元器件、汽車電子、醫療、通訊、手機、電腦、電氣等。



測試步驟

對樣品進行表面鍍鉑金，放入掃描電子顯微鏡樣品室中，對客戶要求的測試位置進行放大觀察并測量。



典型圖片



電子顯微形貌觀察與測量



應用范圍

材料、電子、冶金、航空、汽車地學、醫學、機械加工、半導體制造、陶瓷品等。



測試步驟

對樣品進行表面鍍鉑金，按照標準作業流程放入掃描電子顯微鏡樣品室中，對客戶要求的測試位置進行放大觀察并測量。



典型圖片



表面粗糙度分析



目的

表面粗糙度對零件使用性能、產品的使用壽命和可靠性有重要影響。在設計零件時，根據材料表面粗糙度數值和零件在機器中的作用，改進相應工藝參數。



應用范圍

半成品粗加工過的表面、非配合的加工表面，如軸端面、倒角、鉆孔、齒輪和皮帶輪側面、鍵槽底面、墊圈接觸面。精加工表面、箱體、支架、蓋面、套筒的表面。精密機床主軸錐孔、發動機曲軸，高精度齒輪齒面。高精度測量儀、量塊的工作表面，光學儀器中的金屬鏡面等。



測試步驟

放入樣品→選定被測樣品位置→設定測量參數→測量數據評定→結果輸出



典型圖片

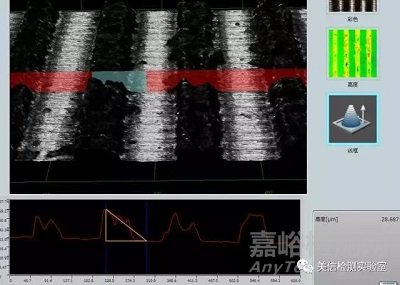

線粗糙度

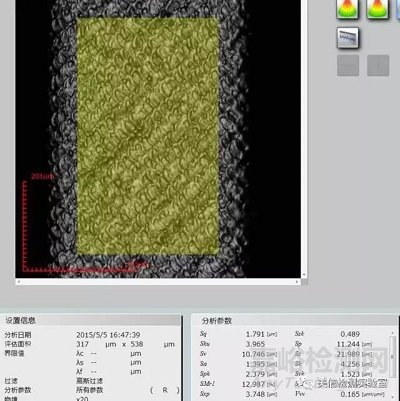

面粗糙度

高度測量



金屬間化合物觀察與測量



應用范圍

PCBA、PCB、FPC等。



測試步驟

對樣品進行切割、鑲嵌、研磨、拋光、微蝕后，表面鍍鉑金，按照標準作業流程放入掃描電子顯微鏡樣品室中，對客戶要求的測試位置進行放大觀察并測量。



典型圖片





光學顯微形貌觀察與測量



外觀檢查目的

通過用光學放大輔助裝置檢查產品外形、裝配、表面是否有裂紋、孔洞以及焊接不良等缺陷，檢驗生產線工藝、印刷線路板的質量以及電路組件中出現的焊接缺陷等，有助于監控制作工藝流程，及時對檢驗的結果采取糾正措施，為生產過程的作業以及產品質量保證提供指導，保證產品符合在最終使用環境下的形狀、配合及功能要求。



應用范圍

根據因零件的使用特性，允收標準一般包括理想狀況、允收狀況、拒收狀況等三種狀況。主要應用于工裝檢具、金屬件等的檢定，電子產品組裝、偏移、焊接異常檢驗，PCB/PCBA線路、防焊、孔、零件對準度以及文字圖形缺陷檢驗。



測試步驟

確認樣品類型→確認檢驗規范→將樣品放在光學顯微鏡下觀察→記錄觀察現象→結果評定



典型圖片

焊盤表面異物

孔環表面異物



尺寸測量目的

尺寸測量是衡量材料質量的基礎手段，將測定的物理量與標準單位量進行比較，檢查外形尺寸/內部布線是否符合有關標準以及圖紙要求，尺寸異常的工件圖像可以存儲，便于分析查找原因，有助于快速獲取實際尺寸、檢驗產品質量以及精確控制工藝流程。



應用范圍

相比于傳統的人工測量和機械測量方式而言，光學尺寸測量精度高（一般可到0.01mm）、速度快（100毫秒左右）、客觀、可靠、重復性高，非接觸無損傷，主要應用于機械、工具原型、機器等中小型配件、模具等行業中、齒輪、凸輪、蝸桿等的測量。電子行業中電子元件、PCB/PCBA產品的內、外尺寸（長度、寬度、厚度、內徑和外徑），孔距，高度和深度等孔內外徑測量，連接器管腳間距，檢測共面度等。



典型圖片

線寬/線距測量

孔壁厚度測量



測試步驟

確認樣品類型→確認檢驗規范→確認測試位置→制作切片（如有必要）→將樣品放在光學顯微鏡下觀察拍照→采集圖像→尺寸測量→結果輸出。
