為保障安全生產、保護變壓器使用壽命,有必要對繞組溫控器的基本計量特性參數進行校準。本文針對變壓器繞組溫控器的技術特點,對其主要計量性能的校準方法進行探討。
一、校準方法的建立
1.校準項目
基于變壓器用繞組溫控器的特性,其校準項目主要包括示值基本誤差、示值回差、接點動作誤差、切換差、熱模擬附加溫升。
2.校準用計量標準器和配套設備

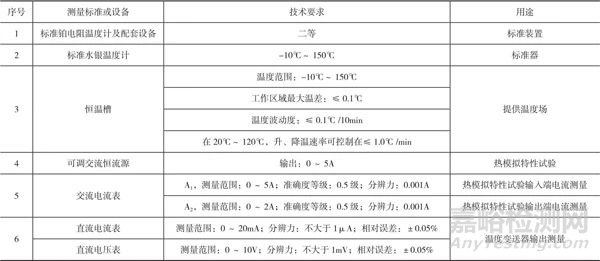

校準用計量標準器及配套設備如表1所示。

表1 標準器及配套設備表
3.校準方法
(1)示值誤差校準
一般應在整個測量范圍均勻選擇不少于4個點(包括上、下限),示值校準點不得與開關設定點重疊,二者間距不小于5℃。
校準應在上、下兩個行程上分別向上限或下限方向逐點進行,用比較法校準。將標準溫度計和繞組溫控器溫包插入恒溫槽,溫包應全部浸沒在恒溫槽工作區域,繞組溫控器表頭應垂直放置,表頭與溫包之間的高度差不應大于1m。
上行程示值誤差校準:將恒溫槽設定到校準溫度,開始升溫,待恒溫槽示值穩定后10min開始讀數,讀數時恒溫槽溫度偏離校準點溫度不超過0.5℃(以標準溫度計為準),記錄恒溫槽的實際溫度值ts和被校準繞組溫控器上行程的示值tR1,(tR1-ts)即為上行程示值誤差Δt1。
下行程示值誤差校準:將恒溫槽設定到校準溫度,開始降溫,待恒溫槽示值穩定后10min開始讀數,讀數時恒溫槽溫度偏離校準點溫度不超過0.5℃(以標準溫度計為準),記錄恒溫槽的實際溫度值ts和被校準繞組溫控器下行程的示值tR2,(tR2-ts)即為下行程示值誤差Δt2。示值誤差取Δt1、Δt2中絕對值較大者。
(2)示值回差校準
與示值誤差校準同時進行,在同一溫度點(上、下限點除外)上、下行程示值誤差之差的絕對值,即為回差。
(3)接點動作誤差校準
接點動作誤差校準點應至少包括55℃和75℃。將標準溫度計和繞組溫控器溫包插入恒溫槽,繞組溫控器的接點端子接到信號電路中,在恒溫槽溫度距校準點溫度不小于5℃時,以不大于1.0℃/min的速率緩慢均勻改變恒溫槽溫度,使接點產生閉合和斷開的切換動作。動作瞬間讀取標準溫度計示值,即為接點上行程切換值或下行程切換值,上行程切換值與設定點的差值即為接點動作誤差。
(4)切換差校準
與接點動作誤差校準同時進行,同一溫度點上行程切換值與下行程切換值的差值即為切換差。
(5)熱模擬附加溫升誤差校準

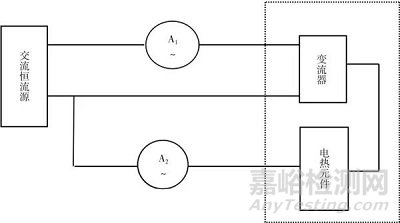

將繞組溫控器熱模擬裝置的變流器、電熱元件與可調交流恒流源、交流電流表A1(通過電流用Ip表示)、交流電流表A2(通過電流用Is表示)按圖1連接好。

圖1 熱模擬特性校準接線圖
附加溫升ΔT校準至少應包括10℃、24℃、38℃三個點。根據變壓器電流互感器二次額定電流Ip(由用戶提供),選擇相應的擋位,將擋位鍵按下。將繞組溫控器溫包和標準溫度計插入恒溫槽,使恒溫槽溫度恒定在20℃~80℃范圍內某個溫度點,一般選20℃和80℃。
記錄恒溫槽實際溫度ts及繞組溫控器指示值tR,然后調節交流恒流源電流使A2恒定在附加溫升ΔT對應的電流Is,待繞組溫控器指示穩定后,記錄其指示值tRi。(tRi-tR)即為實測附加溫升,實測附加溫升與ΔT的差值即為附加溫升誤差。
本文對變壓器繞組溫控器主要計量特性的校準方法進行了相關探討,供同行參考。
