中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

材料熱分析目的



熱分析通過(guò)測(cè)定物質(zhì)加熱或者冷卻過(guò)程中物理性質(zhì)的變化來(lái)研究物質(zhì)性質(zhì)及變化，或者對(duì)物質(zhì)進(jìn)行鑒別分形。物理性質(zhì)則包括物質(zhì)的質(zhì)量、溫度、熱焓、尺寸、機(jī)械、聲學(xué)、電學(xué)及磁學(xué)等性質(zhì)。



材料熱分析意義



在表征材料的熱性能、物理性能、機(jī)械性能以及穩(wěn)定性等方面有著廣泛的應(yīng)用，對(duì)于材料的研究開(kāi)發(fā)和生產(chǎn)中的質(zhì)量控制都具有很重要的實(shí)際意義。



常用的熱分析技術(shù)



熱分析方法的種類(lèi)是多種多樣的，根據(jù)國(guó)際熱分析協(xié)會(huì)(ICTA)的歸納和分類(lèi)，目前的熱分析方法共分為九類(lèi)十七種，在這些熱分析技術(shù)中，熱重法、差熱分析、差示掃描量熱法、熱機(jī)械分析、穩(wěn)態(tài)熱流法和激光閃射法應(yīng)用得最為廣泛。



熱重分析(TGA)



在溫度變化過(guò)程中（升/降/恒溫） ，測(cè)量樣品的重量隨溫度或時(shí)間的變化過(guò)程。



利用熱重分析法，可以測(cè)定材料在不同氣氛下的穩(wěn)定性與氧化穩(wěn)定性，可對(duì)分解、吸附、解吸附、氧化、還原等物化過(guò)程進(jìn)行分析（包括利用 TG 測(cè)試結(jié)果進(jìn)一步作表觀反應(yīng)動(dòng)力學(xué)研究），可對(duì)物質(zhì)進(jìn)行成分的定量計(jì)算，測(cè)定水分、揮發(fā)成分及各種添加劑與填充劑的含量。



該方法可以廣泛應(yīng)用于塑料、橡膠、涂料、藥品、催化劑、無(wú)機(jī)材料、金屬材料與復(fù)合材料等各領(lǐng)域的研究開(kāi)發(fā)、工藝優(yōu)化與質(zhì)量監(jiān)控。



TGA分析曲線

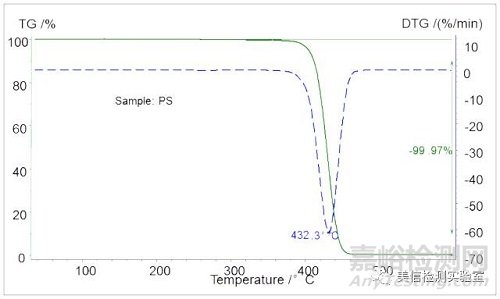

熱裂解溫度

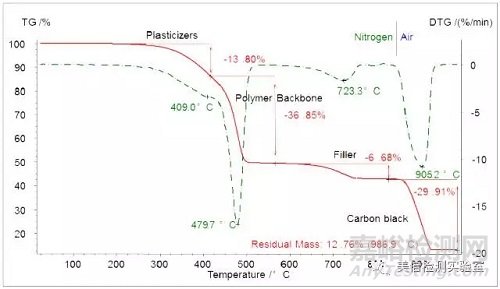

聚合物的成分分析



熱機(jī)械分析(TMA)



熱機(jī)械分析儀（ TMA）可以廣泛應(yīng)用于塑膠聚合物、陶瓷、金屬、建筑材料、耐火材料、復(fù)合材料等領(lǐng)域。 該技術(shù)的基本原理是，在一定的載荷與溫度程序（升／降／恒溫及其組合）過(guò)程中， 測(cè)量樣品的形變。 利用熱機(jī)械分析儀，可以研究材料的如下特性：

線膨脹與收縮

玻璃化溫度

致密化和燒結(jié)過(guò)程

熱處理工藝優(yōu)化

軟化點(diǎn)檢測(cè)

相轉(zhuǎn)變過(guò)程

反應(yīng)動(dòng)力學(xué)研究

TMA曲線分析

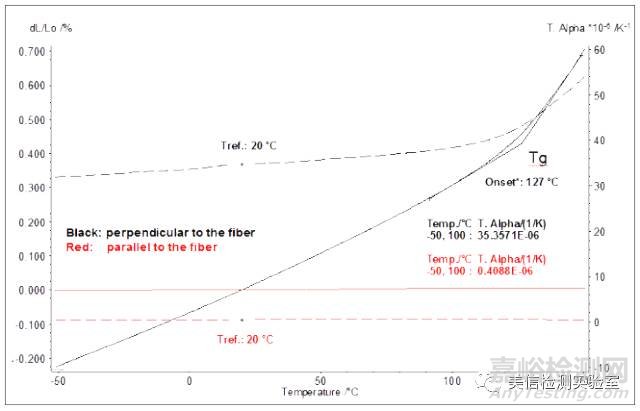

熱膨脹測(cè)量

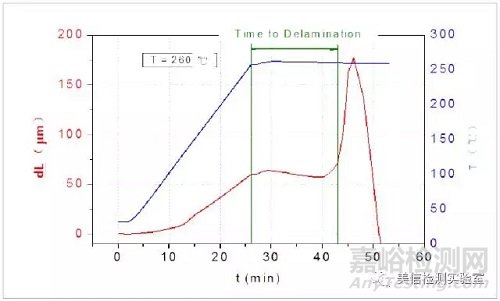

PCB板爆板時(shí)間



材料導(dǎo)熱性能分析



1、穩(wěn)態(tài)熱流法



適用范圍：適用于均質(zhì)及非均質(zhì)之導(dǎo)熱電絕緣熱界面材料的等效熱傳導(dǎo)系數(shù)與熱阻抗測(cè)試，如：導(dǎo)熱膏、導(dǎo)熱片、導(dǎo)熱膠、界面材料、相變化材料、陶瓷、金屬、基板、鋁基板、覆銅基板、軟板等。 測(cè)量范圍：導(dǎo)熱系數(shù)0.1~20 W/(m•K)，熱阻抗>0.01℃•cm2/W



樣品要求



穩(wěn)態(tài)法通常要求試樣質(zhì)地均勻、干燥、平直、表面光滑。固態(tài)樣品尺寸要求：27mm×27mm，厚度<5mm

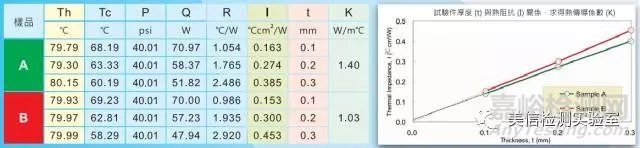

測(cè)試實(shí)例





2、激光閃射法（LFA）



激光閃射法可以應(yīng)用于廣泛的材料領(lǐng)域，包括石墨、金屬、陶瓷、聚合物、復(fù)合材料等，測(cè)量溫度范圍寬（常溫~500℃），測(cè)量范圍可達(dá)0.1~2000 W/(m•K)。該方法是非接觸式與非破壞式的測(cè)量技術(shù)，具有樣品制備簡(jiǎn)易，所需的樣品體積小，測(cè)量速度快，測(cè)量精度高等眾多優(yōu)點(diǎn)。不僅能精確地直接測(cè)量熱擴(kuò)散系數(shù)，也可乘以樣品的比熱容和密度，計(jì)算導(dǎo)熱系數(shù)。



樣品要求



樣品內(nèi)部組成應(yīng)均勻一致, 上下表面必須平行光滑, 厚度均勻一致。



測(cè)試實(shí)例





動(dòng)態(tài)熱機(jī)械分析(DMA)



DMA 典型應(yīng)用



1.剛性（E’）



2.阻尼特性（E”, tgδ）



3.蠕變與應(yīng)力松弛



4.滯后與內(nèi)耗



5.玻璃化轉(zhuǎn)變



6.相轉(zhuǎn)變



7.軟化溫度



8.次級(jí)松弛



9.固化過(guò)程



DMA典型圖譜

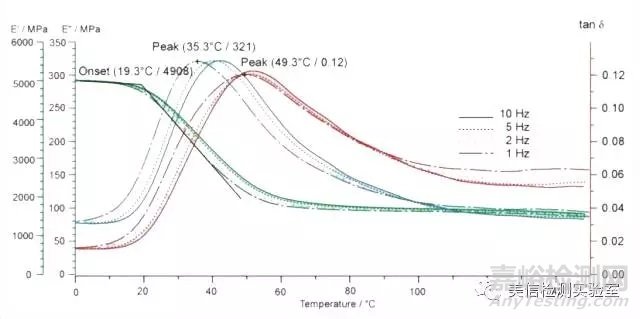

DMA典型圖譜1

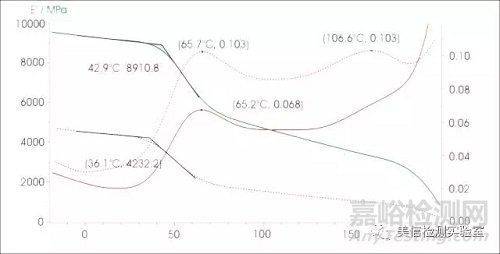

DMA典型圖譜2



差示掃描量熱分析(DSC分析)



在溫度變化過(guò)程中（升／降／恒溫），測(cè)量樣品和參比物之間熱流差的變化。



利用差示掃描量熱儀，可以研究材料的熔融與結(jié)晶過(guò)程、結(jié)晶度、玻璃化轉(zhuǎn)變、相轉(zhuǎn)變、液晶轉(zhuǎn)變、氧化穩(wěn)定性（氧化誘導(dǎo)期 O.I.T.）、反應(yīng)溫度與反應(yīng)熱焓，測(cè)定物質(zhì)的比熱、純度，研究高分子共混物的相容性、熱固性樹(shù)脂的固化過(guò)程，進(jìn)行反應(yīng)動(dòng)力學(xué)研究等。該技術(shù)可以廣泛應(yīng)用于塑料、橡膠、纖維、涂料、粘合劑、醫(yī)藥、食品、生物有機(jī)體、無(wú)機(jī)材料、金屬材料與復(fù)合材料等領(lǐng)域。



DSC測(cè)試曲線分析

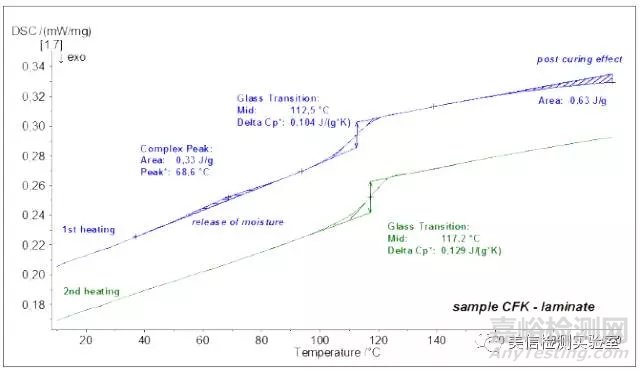

玻璃化轉(zhuǎn)變溫度

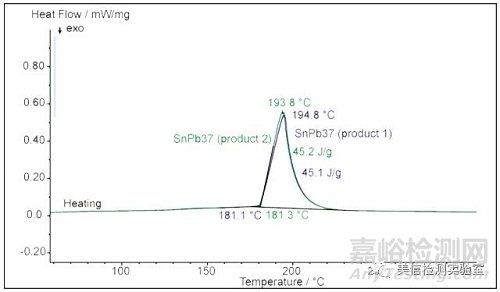

熔點(diǎn)

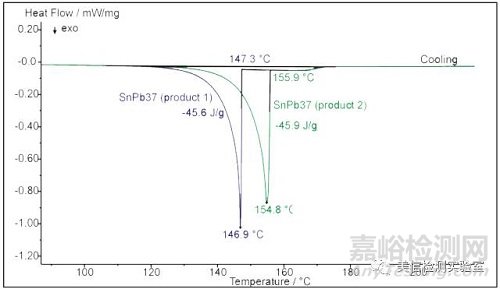

結(jié)晶溫度
