中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

硫化曲線指標的字母含義

ML——最低轉矩，N·m（kgf·cm）

MH——到達規(guī)定時間之后仍然不出現(xiàn)平坦曲線或最高轉矩的硫化曲線，所達到的最高轉矩N·m（kgf·cm）

TS1——從實驗開始到曲線由最低轉矩上升0.1 N·m（kgf·cm）時所對應的時間，MIN

TS2——從實驗開始到曲線由最低轉矩上升0.2 N·m（kgf·cm）時所對應的時間，MIN

TC（x）——試樣達到某一硫化程度所需要的時間，即試樣轉矩達到ML+X（MH-ML）時

所對應的時間，MIN（注：如X取值0.5，即TC50，X取.9，即TC90）

硫檢參數(shù)的意義：

ML：表示膠料的流動性，ML越低，流動性越好，反之，越差。

MH：表征膠料的膠料的剪切模量、硬度、定伸強度和交聯(lián)密度，一般MH越低，硬度越低，MH越高，硬度越高。

TS2：表征膠料的操作安全性，TS2越短，表示膠料越容易發(fā)生死料，產(chǎn)品在生產(chǎn)時容易產(chǎn)生缺料不良。反之，TS2越長，雖然操作安全性提高，但是產(chǎn)效會變低，成本會增加很多，故TS2對膠料的加工、配方設計具有很重要的意義。

TC90：主要用來評估膠料在成型生產(chǎn)時的一次加硫條件,TC90過長表示硫化速度偏慢，會導致產(chǎn)品硬度低，產(chǎn)效低。

各類橡膠硫化促進劑的促進性能

加入到膠料后能縮短硫化時間、降低硫化溫度的物質(zhì)被稱為促進劑，它是一類能夠提高元素硫磺或其它硫化劑對膠料交聯(lián)速度及交聯(lián)程度的配合劑。

促進劑的硫化速度、轉矩(硫化度)依噻唑類、次磺酰胺類、二硫代氨基甲酸鹽類、秋蘭姆類的順序增大。

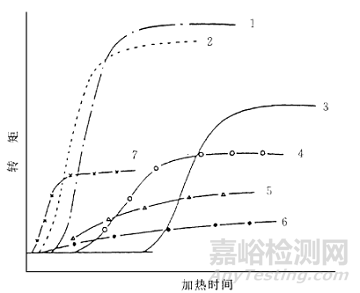

圖中數(shù)字說明：

1—秋蘭姆類

2—二硫代氨基甲酸鹽類

3—次磺酰胺類

4—噻唑類

5—硫脲類

6—胍類

7—黃原酸鹽類
