汽車駕駛室中的多數電子器件必須能夠在無通風冷卻、且溫度高達85℃的條件下運行。符合認證資質的產品需要確保即使在最高環境溫度下，電路板上的任何元件或走線也不會過熱。目前使用熱電偶在高溫環境下進行室溫測試的方法，可能會消耗大量時間且會遺漏潛在的熱源。而采用熱像儀將覆蓋這些遺漏熱點，此種方法已成為室溫測試的最佳實踐。以下討論的室溫測試將忽視僅在較高溫度的環境中才會變得明顯的熱效應。

但是，建議不要將熱像儀直接置入85℃的室內，因?yàn)槎鄶?shù)此類熱像儀無法保證在70℃以上的高溫環境中工作而不損壞。將熱像儀對準熱室前部的玻璃窗也不起作用，因?yàn)椴ＡТ皶?huì)使來自目標器件的熱像失真。

我提議的解決方案是：在門敞開著的對流熱室中測試電子器件，同時用硬紙板和膠帶制作擋板并遮蓋熱室敞開的正面，僅在熱像儀采樣處留一個小開口，以獲取良好、清晰的熱成像。熱電偶將被置于極其靠近被測電路板的熱室內，以驗證是否已達到85℃的環境。位于熱室外的熱像儀不受擋板阻擋，以獲取實際圖像。

我找到一個舊烤箱來模擬熱室環境，其下方僅有加熱線圈，無風扇，僅依靠對流氣流進行熱傳遞（圖1）。此外，此烤箱前門打開時無可關閉線圈的互鎖裝置。當然也可以使用較新的烤箱、斷開風扇連接并關閉互鎖設置，但不建議這樣做，因?yàn)榭鞠涞闹圃焐虒⒉粚?duì)此提供保修。

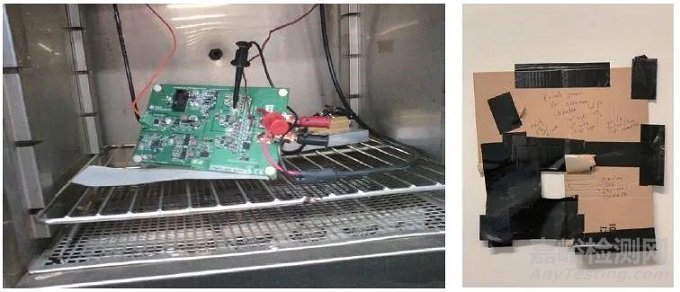

圖1:此實驗裝置包括熱室和擋板

被測電路板的左側是來自代替汽車電池的外部實驗電源的14V輸入電源線。電路板右側是熱室內電阻的負載連接，以22A 920 mV輸出，用以代表應用負載。圖中還可看到用于熱電偶和輸出電壓感應（正負）的三根監控線；其使用萬用表監測溫度和輸出電壓。

特制烤箱熱室，其前部開口為12 x 12英寸，深12.5英寸。測試過程中其被擋板（見圖1）覆蓋。類似的烤箱往往容易買到，價格在數百美元左右。擋板上開孔的位置可使外部熱像儀聚焦在被測電路板上最熱的區域。

測試過程中，用14V的分流電壓、近2A的電流為電路板供電，并將擋板置于熱室開口處。打開烤箱熱室線圈，并將設置調整為熱電偶的目標溫度85-87℃。整個過程耗時約30分鐘，同時拍攝了三幅熱像，熱像拍攝時間間隔為5分鐘，以驗證是否確實達到熱穩定性。還監測了來自實驗電源的輸入電流，以驗證熱穩定性。由于溫度升高，轉換器中的傳導損耗增加，因此運行過程中，電流消耗比預期增加了約1%。圖2所示為最終的熱成像。

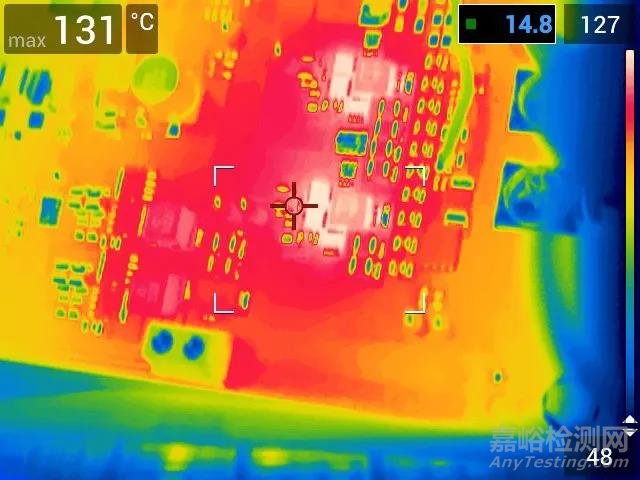

圖2:最終的熱成像顯示運行結束時的最高溫度為131℃。注意FET右側的綠色熱電偶圖像

整個運行過程中監控的輸出電壓保持在919mV。在運行的最后15到20分鐘內，隨著熱室線圈的開啟和關閉，熱電偶讀數在85℃至88℃之間變化。在9分鐘的時間范圍內以相同的最高溫度重復出現的熱成像證明熱穩定性已被實現。

運行兩個熱電偶來驗證對環境溫度的監測。一個如圖2所示，另一個略低于電路板。兩臺監測器的讀數差距在1℃以內。為進一步驗證，將粘在最熱的FET上的熱電偶重復運行，其最高溫度比熱像儀所拾取的溫度低4-5℃。這也表明熱像儀將捕獲被熱電偶忽略的熱點。

總的來說，本文展示了一種成本適中的、更全面的、用于汽車的高溫環境驗證的方法（假定現有熱像儀可用）。此方法將彌補早期方法忽略的熱耗散情況。如購買二手對流烤箱，則無需膠粘多個熱電偶，可節省大量成本。

（參考原文：Use a thermal camera to assess temperatures in automotive environments）
