導讀



目前，3D打印技術方興未艾，在模具制造，產品設計，生物醫療等諸多領域產生了巨大的經濟效益。如果說3D打印是“聚沙成塔”，將離散的材料借助計算機輔助設計連接成具有特定形狀和功能的整體；那么，通過引入具有特定性質的材料進行增材制造，則有可能為具有精巧結構的部件賦予隨時間變形的能力，使它們變得“能屈能伸”，這就是以時間為第四維度的4D打印技術。本文將從發展背景和基本原理方面對4D打印的概念和分類做簡單介紹，并對其應用前景做簡單討論。



# PART 01 什么是4D打??？

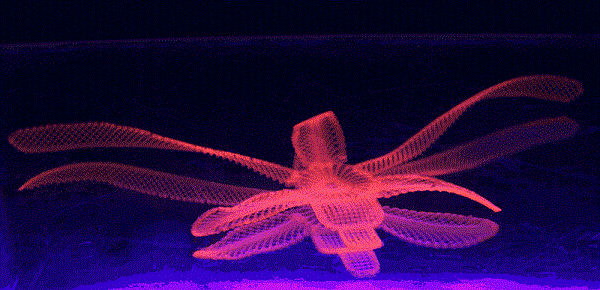

下圖中這朵搖曳的“花”并不是動畫特效，而是由哈佛大學研究者通過神奇的4D打印技術用水凝膠材料所打印出的真實模型。[1]經過預先的結構變形程序設計，這朵“花”的花瓣便能夠隨著環境變化自如收放。其實，4D打印技術并不神秘，它本質上就是我們大家所熟悉的3D打印技術，加上特定的材料與拓?fù)浣Y(jié)構設計；而之所以被稱作“4D打印”，正是因?yàn)檫@樣直接制造出的三維結構在成型結束后，依然能夠在環境作用下隨時間發生可設計的形狀改變——時間，就是“4D打印”的第四個維度。





圖1 4D打印模型

圖源：https://3dprintingindustry.com/news/65379-65379/



2013年，美國學者Skylark Tibbits在一場名為The emergence of “4D printing”的TED演講中首次提出了4D打印的概念：復雜的3D打印結構能隨著時間的推移改變自己的構型。第一篇3D打印論文于2013年發表在《Applied Physical Letters》，文中報道了溫度控制結構的變形的3D打印結構，該結構是用具有形狀記憶功能的PAC（聚合氯化鋁）采用SLA技術制備的[2]。近年來，有關4D打印的研究一直吸引著智能材料及增材制造領域的密切關注，并得到了飛速的發展，而其概念也隨著研究的深入而不斷充實。一般意義上，4D打印可以簡單理解為“3D+時間”；廣義上，除了形狀變化外，3D打印的復雜形狀響應外界刺激從而產生性能、功能變化都可以被稱為4D打印，外界刺激作用場則主要包括熱、磁、光、濕度、pH等等。4D打印技術的核心在于可編程、可設計的，特定條件下可隨時間變化的結構，而它的實現離不開兩個重要基礎：成熟的增材制造技術（即我們熟悉的3D打?。?，和符合4D打印功能要求的智能材料（往往是具有形狀記憶效應的材料）。



增材制造技術（以下簡稱3D打印）對于我們而言已并不陌生，它通過逐點逐線掃描、層層疊加的制造邏輯將離散的原材料連接成為三維整體，結合計算機輔助結構設計，能夠直接制造出各種復雜的幾何結構，并能夠最大化地節省原料、減少后續加工。從成型原理角度分類，目前常用的3D打印技術主要包括主要用于聚合物材料的光固化成型（Stereolithography, SLA）、熔融沉積成型（Fuse Deposition Modelling, FDM）、墨水直寫成型（Direct Ink Writing, DIW）等，以及常用于金屬材料的選區激光熔化/燒結成型（Selective Laser Melting/Sintering, SLM/SLS）等等。歷經數十年的發展，它如今已經能夠成熟地實現金屬、聚合物和陶瓷的復雜精細結構的成型制造，并在航空航天、生物醫療、機械電子、工業設計、文化教育等諸多領域都得到了應用。[3]然而，隨著應用領域需求的不斷拓展，傳統3D打印所制造出的靜態結構或部件的功能可設計性也呈現出了一定的有限性。舉例而言，從微觀到宏觀尺度的自折疊結構智能器件，在生物醫藥、航空航天等領域被認為具有良好的應用前景，卻難以通過傳統材料3D打印來實現。自然而然地，科學家們聯想到了將具有形狀記憶效應的智能材料、自愈合材料或是具有特殊拓?fù)浣Y(jié)構設計的“超材料”（Metamaterials）等，與3D打印技術相結合，發揮材料功能性與結構設計性的最大優勢，為傳統3D打印技術插上時間維度可設計性的翅膀——可以說，4D打印的出現豐富了3D打印技術的潛能與生命力。[4, 5]

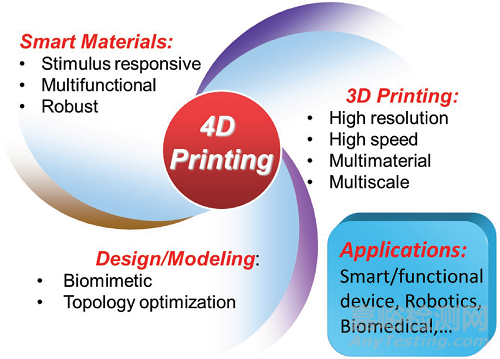

圖2 4D打印成型技術、材料與外作用場的關系[5]



# PART 02 不同響應場的作用機制舉例



2.1 熱響應材料4D打印

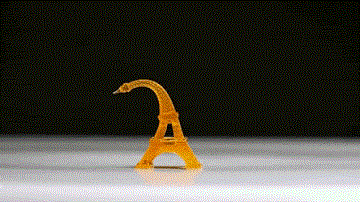

熱響應材料的4D打印的材料和工藝相對成熟，熱響應材料都是基于材料的相變或者玻璃化轉變，對應于相變溫度Tm或者玻璃化轉變溫度Tg。在4D打印中，材料在相變溫度或者玻璃化轉變溫度之上通過3D打印的材料進行成型，然后在相變溫度以下施加外力變形，進行二次構型，這時的形貌是臨時形貌。臨時形貌能在相變溫度之下一直保持。當溫度恢復至相變溫度之上時，形狀又恢復打印時的形狀。目前可用于3D打印的熱響應的材料比較廣泛，形狀記憶材料、水凝膠、液晶彈性體等，形狀記憶材料的工藝比較成熟。其中最經典的例子就是3D打印的埃菲爾鐵塔模型在特定溫度下的變形[6]。





圖2 變形的埃菲爾鐵塔[6]



2.2 水響應材料4D打印



水響應的材料，一般是遇水膨脹的材料。這種材料并不罕見，比如食用的大豆，“水寶寶”和“尿不濕”的吸水層?？蒲泄ぷ髡呃眠@些常見材料，實現了3D打印結構在水下的變形。單一材料的膨脹率都是相同的，如果單一膨脹率的材料打印的結構的在水中只是簡單的“放大”和“縮小”，將兩種在水中膨脹率不同的材料結合在一起，才可以實現彎曲變形。絕大多數的水響應4D打印是多材料的打印，此時3D打印機就像一臺縫紉機，將兩種或者多種材料按照特定的方式編織在一起，不同的材料排列方式，彎曲方向不同，可以實現復雜的變形。

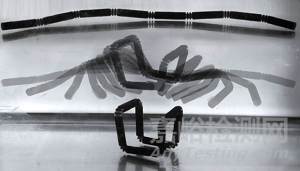

圖3 不同膨脹率的材料在水中的彎曲變形[7]



相同材料也能夠?qū)崿F(xiàn)4D打印，著名學術期刊《Nature Materials》于2018年報道了這一工作[1]。研究人員利用納米纖維加入到溶液中，調制出了一種可用于DIW打印工藝的特殊漿料，該漿料在通過噴嘴的時候表現剪切稀化，纖維會沿?cái)D出方向重新排列。固化的漿料表現出各向異性：垂直于擠出方向的膨脹率高于平行于擠出方向的，同種材料產生了不同的膨脹率，通過墨水直寫的方式打印出雙層結構，就可實現復雜的變形。





圖4 定向排列的納米纖維軸向和徑向膨脹率不同，造成了同種材料不同的膨脹率[1]



2.3 磁響應的4D打印

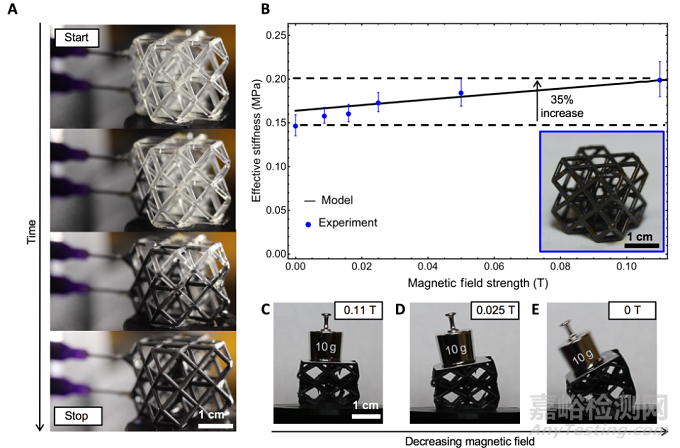

響應磁場4D是通過在打印材料上摻雜磁鐵顆粒實現，這些磁顆粒在磁場中受力驅動整體結構變形。為了使3D打印的機構在磁場下產生較大的變形，打印材料一般選用很柔的材料，比如石墨烯，PDMS。但是在磁場下，整體的結構卻十分“有力”。比如磁顆粒摻雜的PDMS機械手能都抓起超出自身重1000倍的物體[1]，這是由于磁顆粒之間相互產生了磁力，使整體結構的剛度增加。2018 學術期刊《Science Advanced》報道了4D打印的力學超材料，研究人員先用3D打印機打印出中空的高分子外殼，然后填充磁流體（Magnetorheological fulid）。磁流體會在磁場下磁化，產生相互作用力，使整體結在不同磁場下表現不同的剛度，實現了力學性能隨外界的響應[8]。





圖5 響應磁場的力學超材料[8]



2.4 陶瓷材料的4D打印



絕大多數的4D打印技術基于高分子材料，很少有陶瓷的4D打印的報道。這是因?yàn)樘沾傻?D技術采用陶瓷漿料或者陶瓷前驅體，成型后很再難產生大變形。香港城市大學的呂堅教授帶領團隊，另辟蹊徑，首次實現了陶瓷的4D打印。該項成果發表在著名的學術期刊《Science Advances》[9]。不同于傳統的陶瓷漿料或者前驅體，該團隊將納米級別的陶瓷顆粒和高分子彈性體（dimethylsiloxane）均勻的混合，這種陶瓷復合彈性體彈性十足，拉伸200%后可以復原。研究人員通過墨水直寫（direct ink writing）的方式打印出預設的圖案。陶瓷的4D打印分為兩部分：主體結構和基底。研究人員通過對基底施加預應力，并且將基底和主體結構連接；釋放基底應力后，主體結構隨之產生變形。這種通過預應力變形的特殊結構必須通過高溫?zé)Y(jié)才能產生獲得最終的陶瓷制品。陶瓷4D打印技術在獲得復雜曲面有著得天獨厚的的優勢，加上陶瓷本身的防電磁屏蔽性能，耐蝕性，陶瓷4D打印有望在5G時代大顯身手。



# PART 03 前景展望





圖6 4D打印技術的未來發展需求及應用[4]



目前而言，4D打印技術作為一個年輕的研究領域，已報道的多數研究尚處于探索階段，與真正投入實際的生產應用還存在一定的距離。在未來，4D打印的進一步發展則有賴于多個學科領域的技術發展與深入研究：第一，跨尺度復雜結構的功能材料或器件的快速制備仍有賴于高精度、高打印速度、多材料體系的3D打印技術的發展；第二，適合于4D打印成型的新型多功能墨水材料有待進一步開發；第三，需要建立系統的理論模型和設計方法以精確地預測和優化4D打印部件的拓?fù)湫螤罡淖儭６豢煞裾J(rèn)的是，這項新技術已經向我們展示出其在諸多領域的巨大應用潛力，如智能設備、智能包裹、自折疊材料、超材料、生物醫藥工程等領域[4, 5]。以下舉出兩個例子作簡單的展開介紹：



（1）柔性機器人



柔性機器人是目前4D打印應用聚焦的核心領域之一。形狀記憶材料的可編程特性意味著我們可以將材料打印成為具有可驅動能力的器件。例如，在高海拔、外太空、洪水、冰雪等極端復雜環境中，只要找到適當?shù)慕Y(jié)構設計和刺激響應方式，就有可能設計這類材料模仿生物體在環境中的響應方式，制備出具有各種功能的可編程智能柔性機器人[5]。



（2）生物醫療



生物醫用材料的增材制造近年來發展迅速，因此，諸如形狀記憶合金、聚合物、水凝膠等生物相關材料在定制和個性化制造方面的優勢，使得4D生物打印在生物醫學應用中表現出巨大的潛力。例如，可以通過4D打印來實現量身定制的縫合線、血管修復裝置等，也可利用4D打印技術進行動態生物醫學設備的開發，這些設備可用于藥物輸送、電子皮膚、和仿生機器人等場景，以模仿生物系統（如復雜的人造肌肉）中的應用[4,5]。
