LED光引擎比白熾燈或緊湊型熒光燈（CFL）具有更長的使用壽命，基于理論發射器壽命長達50，000小時。實際上，系統中通常被認為是必要的其他部分，例如低壓恒流驅動器電路和相關的無源器件，往往會降低實際工作壽命。DC LED燈的典型工作壽命約為 15，000 小時。

可以在沒有驅動器的情況下從高壓線路運行的AC LED 可以消除創建傳統低壓通常所需的幾個組件直流驅動器。消除這些組件以及它們之間的互連，使交流供電的光引擎能夠提供卓越的可靠性和更接近理論LED發射器壽命的壽命。

可以構建交流供電的LED照明使用背對背LED燈串，對于所應用的AC波形的每個交替周期，該LED燈串都會打開。這種類型的操作可能導致燈閃爍，特別是如果LED沒有緊密間隔。另一種方法是使用橋式整流器和在線路電壓下工作的單個IC來控制傳輸?shù)絃ED陣列的電流，這樣可以在不顯著降低可靠性的情況下提高性能。

通過使用相同的器件類型來控制模塊的各種額定功率（從1 W到16W，工作在線電壓高達220V），從而簡化模塊設計策略。只需要少量的外部元件，例如選擇電阻來設置最大 LED 電流，并將典型的模擬調光電壓（例如0－4V 或0－10 V）轉換為線性調光電壓，最大值為1.5V．

結發射極技術

多結技術（MJT）使發射機能夠以13V 至69V 的各種正向電壓（VF）制造。更高的電壓允許模塊構建相對較少數量的組件，從而實現小的形狀因子但能夠在120V 或220VAC的交流線路電壓下工作。同時，發射器可提供高達130lm／W 的高發光效率，并可靈活構建具有混合BIN的PCB。

MJT發射器有多種尺寸可供選擇，例如5.0 mm x 5.0 mm MJT5050系列，或額定功率為8W的模塊。

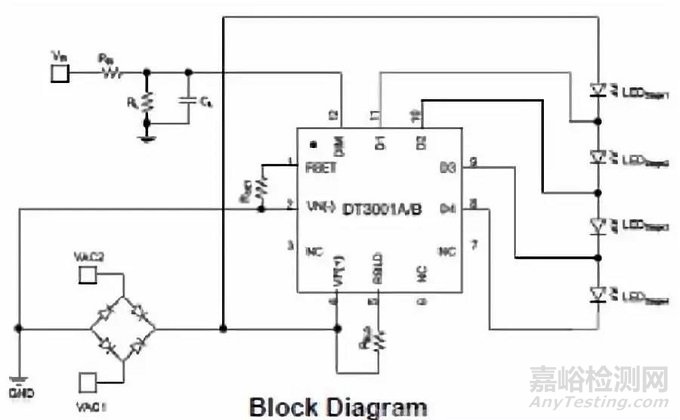

模塊是采用DT3001B控制IC的光引擎。器件需要一個外部橋式整流器，并控制輸送到連接LED的電流，這些LED排列在最多四個存儲體中，如圖1所示。

根據模塊的額定功率，LED以各種串行和并行組合排列。DT3001B包含一個 4級電流源，并產生一個跟隨整流輸入電壓的階躍輸出電流波形。以這種方式管理電流可通過確保高達0.97的高功率因數來最大化功效，同時還確保失真（THD）低于25％。這使得燈能夠符合包括美國在內的全球主要市場的適用法規。圖2顯示IC產生的驅動電流波形與AC 輸入電流相匹配。表1描述了當輸入電壓從最小值變化到最大值時DT3001B如何打開LED組。

圖 2：驅動電流波形區域 1 2 3 4 5 6 7 組 1 ON ON ON ON ON ON ON 組 2 OFF ON ON ON ON ON OFF 組 3 OFF OFF ON ON ON OFF OFF 第 4 組 OFF OFF OFF ON OFF OFF OFF 表 1．當施加的輸入電壓達到最大值（區域 4）時，所有LED組都會打開。

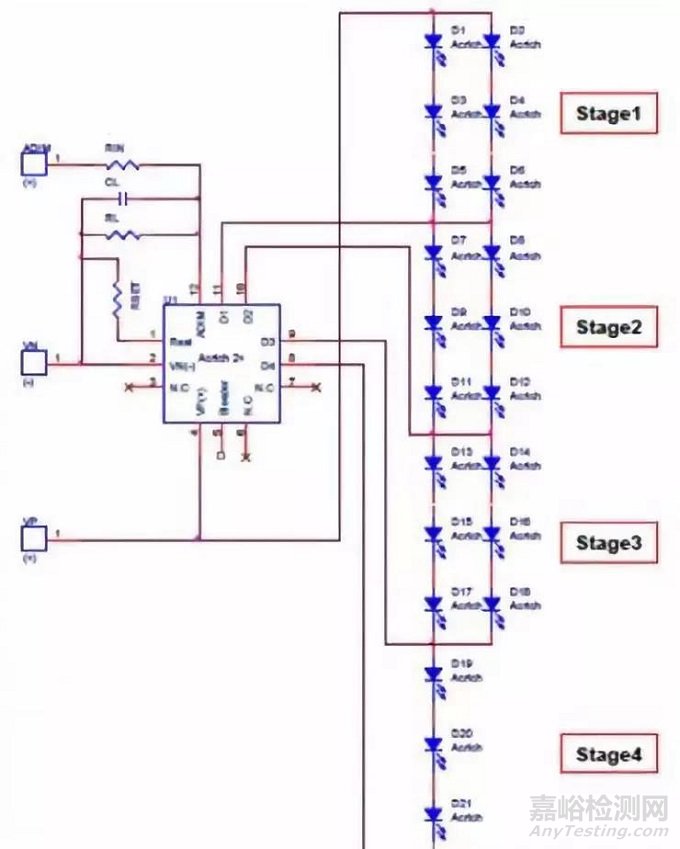

用于220V標稱交流線電壓的8W模塊包括三個階段LED包含兩個并聯的三個串聯LED串，并且打開e階段包含一串三個 LED，如圖3所示。根據模塊的功率選擇電阻RSET，并確定最大LED電流。還需要電涌保護。合適的電路包括在整流二極管電橋的輸入端處的串聯電阻器和并聯金屬氧化物變阻器（MOV）。

DT3001B IC 支持模擬調光通過向ADIM引腳（引腳12）施加高達1.5 V 的信號（最大光通量）。如果可用的調光信號是1－10V信號，則通過向引腳12施加 1.5 V 來確保最大亮度所需的RIN和RL值可以根據以下公式計算：

依靠 AC LED 提升 LED 光引擎驅動的可靠性

在此公式中，VADIM為 1.5 V，VIN 為10 V． 如果RIN 設置為12kΩ，則 RL 所需的值為 2.1kΩ。應用這種調光方案可確保光通量在整個調光范圍內緊密跟隨LED電流，如圖4 所示。

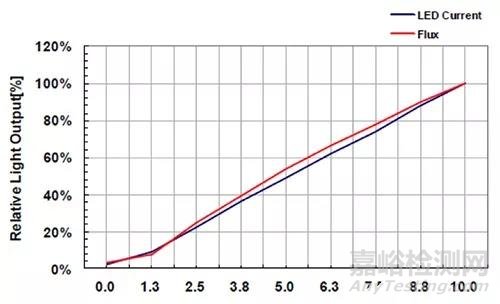

圖 4：1－10V模擬調光范圍內的調光。

圖5顯示了當調光信號從0V調節到最大調光至10V時，LED 電流和光通量輸出如何變化最大光輸出。

結論

AC LED有望簡化LED光引擎的驅動要求，從而提高可靠性。

最低外部元件要求，包括整流橋，浪涌抑制網絡，包括標準電阻和MOV，以及電流設置和調光電阻，減少組件數量和互連數量。通過這種方式，模塊簡化了光引擎設計，提供了與半導體發射器相媲美的可靠性，并使設計人員能夠在照明行業內建立的一些最緊湊的外形中為傳統燈泡構建高性能替代品。
