中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

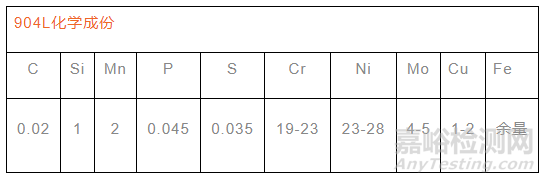

904L合金鋼具有以下特點(diǎn)：

904L是一種含碳量很低的高合金化的奧氏體不銹鋼。該鋼是為腐蝕條件苛刻的環(huán)境所設(shè)計(jì)的。最初該合金是為在稀硫酸中抗腐蝕而開發(fā)的，這一特性經(jīng)多年的實(shí)際應(yīng)用已被驗(yàn)證是很成功的?，F(xiàn)在904L在許多國家中已被標(biāo)準(zhǔn)化，且已被審定可用于制造壓力容器。904L合金與其他常用的CrNi奧氏體鋼一樣，具有良好的抗點(diǎn)腐蝕和縫隙腐蝕的能力、很高的抗應(yīng)力腐蝕破裂的能力、良好的抗晶間腐蝕能力、良好的可加工性和可焊性。熱鍛時(shí)最高加熱溫度可達(dá)1180℃，最低停鍛溫度不小于900℃。此鋼熱成型可在1000~1150℃進(jìn)行。該鋼的熱處理工藝為1100~1150℃，加熱后快冷。此鋼雖可采用通用的焊接工藝進(jìn)行焊接，但是最恰當(dāng)?shù)暮附臃椒ㄊ鞘止る娀『负玩u極氬弧焊。當(dāng)采用手工電弧焊焊接不大于6毫米板材時(shí)，焊條直徑不大于2.5毫米；當(dāng)板厚大于6毫米時(shí)，焊條直徑小于3.2毫米。當(dāng)焊后需熱處理時(shí)，可以在1075~1125℃加熱后快冷進(jìn)行處理。用鎢極氬弧焊焊接時(shí)的填充金屬可用同材焊條，焊后焊縫須經(jīng)酸洗，鈍化處理。

904L金相結(jié)構(gòu)

904L是完全奧氏體組織，與一般含鉬量高的奧氏體不銹鋼相比，904L對(duì)鐵素體和α相的析出不敏感。

904L耐腐蝕性

由于904L碳含量是很低的（最大0.020%），因此在一般熱處理和焊接的情況下，不會(huì)有碳化物析出，這樣消除了一般熱處理和焊接后出現(xiàn)在的晶間腐蝕的危險(xiǎn)。由于高的鉻鎳鉬含量，并且添加了銅元素，因此904L即使在還原性環(huán)境中，如硫酸和甲酸中也可以被鈍化。高的鎳含量使其在活性狀態(tài)下也有較低的腐蝕速度。在0~98%的濃度范圍內(nèi)純硫酸中，904L的使用溫度可高達(dá)40℃；在0~85%濃度范圍內(nèi)的純磷酸中，其抗腐蝕性能是非常好的。在濕法工藝生產(chǎn)的工業(yè)磷酸中，雜質(zhì)對(duì)抗腐蝕性能有很強(qiáng)的影響。在所有各種磷酸中，904L抗腐蝕性優(yōu)于普通的不銹鋼。在強(qiáng)氧化性的硝酸中，904L與不含鉬的高合金化的鋼種相比，抗腐蝕性能較低。在鹽酸中，904L的使用僅限于較低的濃度1-2%。在這個(gè)濃度范圍。904L的抗腐蝕性能好于常規(guī)不銹鋼。904L鋼具有很高的抗點(diǎn)腐蝕能力。在氯化物溶液中其抗縫隙腐蝕能力也是很好的。904L的高鎳含量，降低了在麻坑和縫隙處的腐蝕速度。普通的奧氏體不銹鋼在溫度高于60℃時(shí)，在一個(gè)富氯化物的環(huán)境中對(duì)應(yīng)力腐蝕可能是敏感的，通過提高不銹鋼的鎳含量，可以降低這種敏化性。由于高的鎳含量，904L在氯化物溶液，濃縮的氫氧化物溶液和富硫化氫的環(huán)境中，具有很高的抗應(yīng)力腐蝕破裂能力。

904L應(yīng)用領(lǐng)域

904L合金是一種多用途的材料，在許多工業(yè)領(lǐng)域都能應(yīng)用：

1.石油、石化設(shè)備，如石化設(shè)備中的反應(yīng)器等。

2.硫酸的儲(chǔ)存與運(yùn)輸設(shè)備，如熱交換器等。

3.發(fā)電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內(nèi)件、噴淋系等。

4.有機(jī)酸處理系統(tǒng)中的洗滌器和風(fēng)扇。

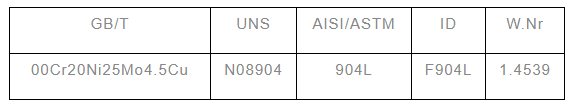

相近牌號(hào)
