背景



某電廠一個集箱封頭焊縫，超聲檢測采用K1、K2兩種探頭，由于是封頭焊縫，檢測時只能在筒體側進行單面單側掃查，K1探頭檢測未發現異常，K2探頭檢測時，一次波發現在深度58mm～60mm位置存在整圈反射波，反射點位于焊縫上且距離筒體側熔合線5mm。



采用直探頭在封頭端面進行檢測，未發現異常反射波。



案例概述



該焊縫附近筒體厚度實測100mm，倒角部位厚度實測90mm，倒角角度30°，倒角離焊縫中心線距離L=24mm。

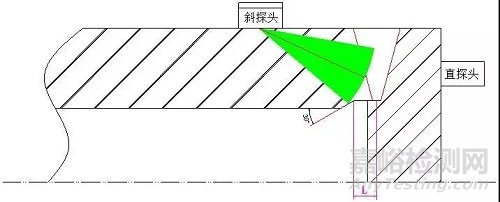

檢測示意圖



在檢測另外幾個集箱封頭焊縫時，出現了兩個封頭焊縫存在類似情況；



另外，在個別集箱對接焊縫上也存在類似異常反射波（由于結構原因只能單面單側掃查），但反射點未落在焊縫上，落在距離本側熔合線5～10mm的母材上。



以上問題存在的相同之處：采用K2探頭才能發現，K1探頭發現不了，后續采用K1.5探頭檢測也能夠發現，但反射點深度變大，波高比K2探頭檢測時略高。



以上問題存在的不同之處：異常信號反射點有的落在焊縫上，有的落在母材上。



案例分析



內表面倒角處回波主要有以下兩種情況：

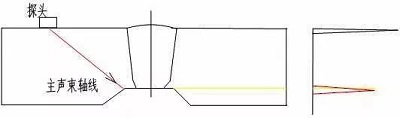

一是內表面倒角的反射回波，見圖a,內表面倒角處反射回波可以通過回波顯示深度與實測厚度的比較進行判定。

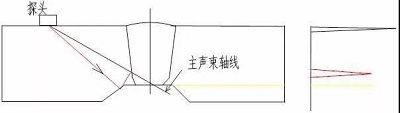

二是內表面倒角處的變型回波，見圖b,內表面倒角處的變型回波（類似于“山型回波”），可以通過回波的顯示特點及相對位置并結合外表面蘸油敲打波高是否變化進行判定。





a圖





b圖





c圖

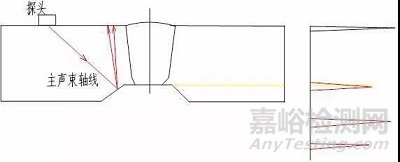

在某些情況下，主聲束接收不到倒角處的反射信號，副聲束能夠接收到，見圖c，超聲儀默認是主聲束的反射，因此倒角處副聲束聲程體現在主聲束上被儀器顯示出來，這樣顯示的異?；夭ㄉ疃染捅葘?shí)際深度小，即該回波顯示在倒角處對應厚度之前，且該信號有一定的波幅高度，個別情況下超過定量線，如果檢測人員誤判該回波將會造成不必要的返修。



至于有的異常回波反射點沒有落在焊縫上，這與倒角離焊縫中心線距離L有關，L較小時，異常回波反射點會落在焊縫上，L較大時，異常回波反射點則不會落在焊縫上，而是落在本側母材上。



采用K1.5探頭檢測能夠發現，但反射點深度變大，是因?yàn)镵1.5探頭檢測時，探頭副聲束到達倒角的聲程變小，同時主聲束角度比K2小，造成在顯示上深度變大了，可通過幾何圖形來驗證。



判別



內倒角信號會造成檢測人員誤判，在了解其產生原因的基礎上，應加以判別。



一般內倒角信號能用K1探頭檢測出來，水平位置顯示反射點不會落在焊縫上，而是在其實際位置。



采用K1.5，K2探頭檢測時，主聲束在內倒角上的反射信號不一定被探頭接收到，而是出現一個異常信號，這個信號的反射點有時會落在焊縫上，有時落在本側母材上，離本側焊縫熔合線較近，由于倒角兩個端角均發生反射，該信號會出現一個明顯的雙峰（能夠分辨兩個端角反射）。



如果遇到上述情況，可結合以下步驟進行判別：



1）查詢相關資料，了解該焊縫內倒角情況；



2）采用K1探頭檢測無異常，采用K1.5、K2探頭檢測，出現整圈異常反射波，而且有明顯的雙峰，且采用K1.5探頭檢測時，異常信號深度會比采用K2探頭檢測時的顯示深度大；



3）確認反射點是否落在焊縫上，若不在焊縫上，應對其位置進行直探頭母材檢測驗證；若在焊縫上，將焊縫余高磨平，采用直探頭檢測驗證。直探頭檢測驗證如果不存在異常反射波，則判斷為倒角異常反射波；



4）如果認為直探頭驗證有疑問，可采用TOFD或相控陣技術進一步驗證。



本文作者：彭學文
