集成電路（integrated circuit，IC）裝備作為集成電路產業發展的關鍵基礎，己成為高技術裝備產業的典型代表。一個國家集成電路裝備制造業水平的高低，決定了整個集成電路產業的發展水平。本文結合全球集成電路裝備產業鏈條，解析全球及我國集成電路裝備的技術體系及競爭態勢。分析發現，我國集成電路裝備發展快速，但仍短板明顯，應進一步夯實基礎，加快提升創新步伐。

1  關鍵裝備

集成電路裝備是集成電路產業鏈結構中的重要環節（見圖1），其中關鍵產品主要包括光刻機、刻蝕機、離子注入機、清洗研磨設備、檢測裝備、薄膜沉積設備（PVD）和化學氣象沉積設備（CVD）等。由于集成電路工藝本身具有精度高、零敏度高等特點，因此其裝備也普遍具有技術難度大、成本投入高的特點，而其中技術難度最高、價值最大的當屬光刻機。一臺光刻機的價值高達1億美元以上。光刻機的精度，直接決定了芯片精度的上限。目前最先進的光刻機加工能力能夠達到7nm級，相當于頭發直徑的萬分之一（頭發的直徑約為80μm）。除了光刻機，刻蝕機是集成電路生產工藝中第2重要的設備，單價在400萬~500萬美元以上。離子注入機主要用于芯片制造的摻雜工藝，即在真空系統中，用經過加速的、要摻雜的原子的離子注入晶圓表面，從而在所選擇的區域形成一個具有特殊性質的注入層。目前低能大束流離子注入機市場得到進一步的發展。芯片制造工藝中要始終保持硅晶圓表面沒有雜質，這就需要用到清洗設備，清洗機約占整個生產線投資的10%左右。目前主要采用干法清洗設備。前端工藝檢測裝備則是芯片制造技術邁向更高節點的關鍵環節。為了降低生產成本，集成電路制造商需要更多、更先進的在線及實時工藝檢測手段對工藝過程的穩定性進行監控和預測，盡早發現異常、及時改進工藝，以保證生產的順暢進行，最終提高生產效率、降低生產成本。

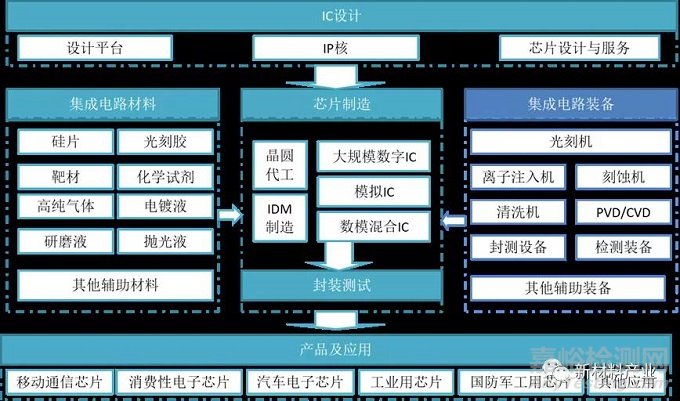

圖1　集成電路產業鏈架構圖

作為集成電路裝備中最重要的設備，光刻機的全球產業鏈上重點廠商分布如圖2所示。全球高端光刻機市場幾乎是荷蘭阿斯麥（ASML）公司一家獨大，此外，日本的尼康和佳能公司也占有一席之地。目前，我國在前道光刻機方面還嚴重依賴進口，國內技術還處于90nm光刻機的整機集成階段，而國際最先進的EUV光刻機已具備生產7nm以下制程的能力，技術差距顯著。但在后道光刻機和投影光刻機方面，國內已實現量產，如上海微電子裝備有限公司（以下簡稱“上海微電子”）的用于先進封裝的步進投影光刻機國內市場占有率超80%，全球市場占有率約40%，用于LED制造的投影光刻機的全球市場占有率約20%。

圖2　集成電路重要裝備——光刻機的產業鏈分布圖

其他關鍵裝備的產業鏈分布圖如圖3所示。目前，我國企業在刻蝕機和清洗設備領域已有所突破，具備了一定的國際競爭力。盡管目前這些領域的行業龍頭依然是美國、日本、韓國的一些大型企業，但近年來我國企業也開始在國際市場上嶄露頭角，如中微半導體設備（上海）股份有限公司的16nm刻蝕機已實現商業化量產，同時順應國際技術發展趨勢，已具備生產7～10nm刻蝕設備的能力，技術水平達到世界先進；盛美半導體設備(上海)有限公司研制的Ultra C SAPA III單片兆聲波清洗機，已通過了韓國集成電路企業的大生產線工藝評估，具備了一定的國際競爭力，有望成為下一代微小顆粒清洗的主流設備。

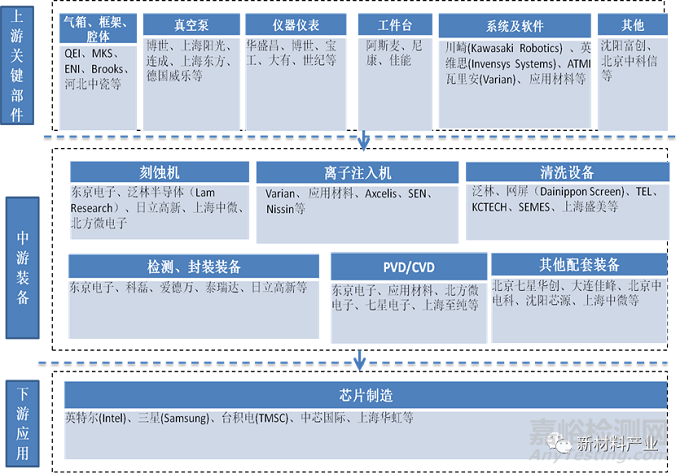

圖3　集成電路裝備其他關鍵裝備產業鏈分布圖

作為集成電路裝備產業鏈下游的芯片制造技術，其發展遵從“摩爾定律”的規律正在不斷向小型化方向發展。如今，國際先進的芯片制造技術已經使芯片上所集成的晶體管數量達到了空前的水平，且每個晶體管的體積變得非常微小。從國際主流的集成電路技術發展趨勢來看，工藝特征尺寸從45nm發展到32nm和22nm，目前則直接越過10nm沖刺到7nm。從國內技術現狀來看，最具代表性的集成電路制造企業——中芯國際集成電路制造有限公司，目前其產品工藝特征尺寸也只能達到28nm級。這意味著在指甲蓋大小的芯片上可以放300億個7nm的晶體管，而只能放80億個28nm的晶體管。

2  關鍵器件

集成電路裝備上游的零部件眾多，涉及的領域廣泛，不僅涉及相關工作臺、設備框架/腔體、儀表、真空泵等基礎部件，也涉及相關光學部件、傳感器、專業系統和軟件等專用的核心部件。其中，投影物鏡是光刻機中最關鍵的分系統，技術難度最高，其性能直接影響到光刻機的成像質量和曝光場的大小。鏡片材質要做到均勻，需要幾十年到上百年的技術積淀，僅從光潔度來說，不同工人磨出的鏡片，這一指標可能就會相差數倍。有了頂級的鏡頭和光源，還需要有極精準的機械部件，一臺光刻機中有約3萬個機械部件，任何一個都要可靠和精準。

作為集成電路裝備中價值最高的光刻機，其上游關鍵部件，尤其是投影物鏡和掩模臺等，目前基本被德國的蔡斯、日本尼康、佳能及荷蘭的阿斯麥等企業所壟斷，我國還沒有企業實現技術和市場的突破，就連國家的專項布局也很少涉及這一領域。

3  相關建議

3.1  把握“超越摩爾”趨勢，加快趕超國際水平

集成電路產業技術在“摩爾定律”的推動下已快速發展了幾十年。然而，相比2013年和如今的的手機旗艦芯片，元器件數目并沒有實現翻一番，實際上增長了50%左右?？梢?，“摩爾定律”正在逐漸放緩，半導體技術發展似乎也走到了一個十字路口，晶體管小型化已接近其物理極限水平，在這種趨勢的推動下，必將激發新一輪的產業技術革命，顛覆性技術也將加速出現，行業呈現出從“摩爾定律”驅動向“超越摩爾”發展的趨勢。

在這種背景下，我國集成電路產業應及時把握機遇，加快推進技術創新進程，通過加強與多種領域產業和學術界的合作，開放集成電路產業合作及合作方式，抓緊趕超國際技術水平，爭取在“超越摩爾”的浪潮到來之際，搶占一定的先機。

3.2  堅持開放競合，致力于打造隱形冠軍

隨著新一代網絡通信、物聯網、云計算、節能環保等新興產業的繁榮興起，集成電路產業為適應其下游應用的新需求，不斷開發新產品和新工藝。AI、物聯網、車聯網、工業智能制造等集成電路相關產品將成為未來重要的增長點，這為集成電路裝備產業提供了新的需求和市場空間，有利于促進其快速發展。為適應新的集成電路技術節點，相應的裝備需要加速更新迭代，新的市場需求驅動下將迎來新一輪的投資周期，世界各國對集成電路產業的重視度也會進一步提高，國際合作將更為緊密，必將推動未來全球集成電路裝備市場形成競合格局。

基于我國當前的技術基礎，要想在短時間內實現全產業鏈的覆蓋不太現實。但在我國下游應用市場繁榮的大背景下，為保持上中游產品的供應鏈順暢，需要利用全球市場、技術、資本和人才資源，推進產業鏈各環節開放式創新，同時加強國際交流與深層次合作，如與以色列和俄羅斯等國家開展深度合作，建立競合關系，并集中力量打造出隱形冠軍，使其在全球市場競爭格局中掌握主導話語權。

3.3  抓住新興領域機遇，加速實現國產替代

如今，各類智能移動終端、工業機器人、新能源汽車、可穿戴設備等新興產品的不斷涌現，帶來對高精準度的數據轉換芯片、高速的射頻傳輸芯片等集成電路產品的巨大需求。如執行計算的新方法、非硅材料的利用率、以及將半導體產品集成進  所用設備的新方法等，這與傳統的摩爾定律將大多數創新專注于定期增加一個芯片上的晶體管數量不同。它將更專注于創新的多維度，其中許多是全新的領域，而這些新興領域的電子產品目前在全球均處于初期發展及應用階段，在我國政策扶持及及市場需求的雙重帶動下實現產品自主化的可能性較高，如果能夠把握住市場機遇，未來這些新興領域將有望成為我國集成電路裝備市場新的增長藍海。

3.4  強化“內外聯動”，夯實產業基礎

“內”要強化自主研發基礎實力。鑒于光刻機在整個產業鏈中的重要地位，從長遠來看，需要有自主產品來保證我國集成電路產業的健康發展。而針對目前我國在光刻機光學系統領域技術差距大，國內創新研發布局較為短缺的現狀，應充分整合國內這一領域的創新研發資源，以重大專項、重大合作研發計劃、或聯合國際力量等形式，加強布局，潛心研究，在政府引導下，通過整合創新資源，形成合力進行技術攻關，加快提升自主技術水平，追趕國際先進水平。同時，加強本土人才的培養，做好人才儲備，夯實產業基礎。

“外”要積極引進高端人才和購并國外先進技術型企業。積極主動對接優勢企業，以更加開放包容的姿態，不斷加強國際人才交流合作，挖掘高端人才，與高端人才探尋合作共贏模式，擇機引進國內發展。此外，針對我國集成電路裝備制造企業數量較少、規模較小的現狀，為解決行業特有的大資金問題，應鼓勵企業進行購并，在政府引導下，形成合力，應對國際競爭。

文/傅翠曉

上海市科學學研究所

來源：《新材料產業》雜志2019年10期
