振動排痰機適用于通過振動叩擊改善患者肺部血液循環狀況，協助排出呼吸道分泌物，屬于Ⅱ類醫療器械。



一、振動排痰機的結構、工作原理和作用機理



1.振動排痰機的結構



按適用范圍可分為：兒童型、成人型、兒童成人混合型。



振動排痰機一般由主機、傳動軸和叩擊頭組成。



振動排痰機一般包括直流電機系統組件、控制系統組件、傳動系統組件和殼體組件等。

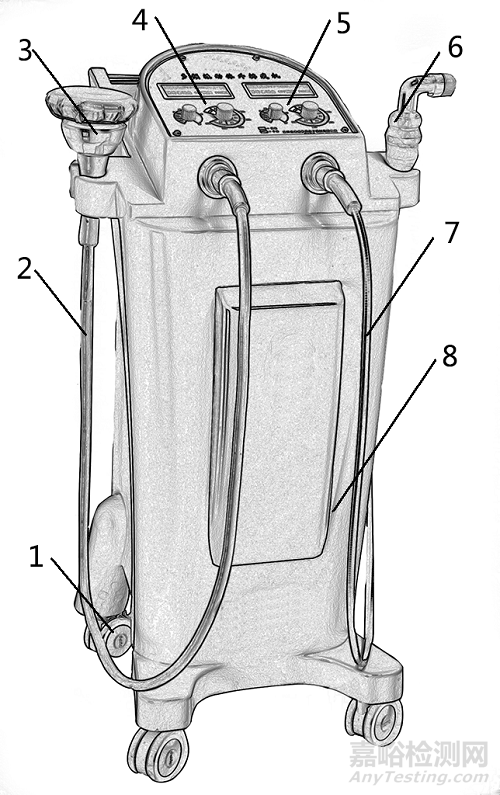

1.腳輪部件 2.成人型傳動軟軸3.成人型叩擊頭4.控制面板成人部分5.控制面板兒童部分 6.兒童型叩擊頭7.兒童型傳動軟軸 .8.殼體組件

圖1. 兒童成人混合型（典型產品示例）



2.振動排痰機的工作原理和作用機理



2.1工作原理

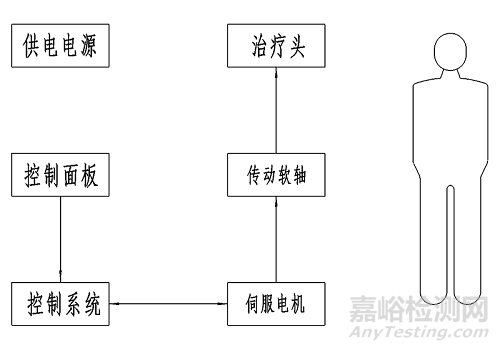

圖2. 振動排痰機工作原理示意圖



振動排痰機工作原理：（圖2）由供電電源為整個系統提供能源，通過控制面板設定治療時間和振動頻率并對控制系統發出指令，控制系統根據設定指令控制伺服電機轉動，伺服電機通過傳動軟軸為叩擊頭提供動力。



圖3. 振動排痰機叩擊頭原理示意圖



2.2作用機理



振動排痰機采用機械原理結合仿生學原理根據不同體質病人，叩擊病人前胸及后背，在病人身體表面產生特定方向周期變化的叩擊力，其中垂直方向叩擊力產生的叩擊、震顫可促使呼吸道粘膜表面粘液和代謝物松弛和液化：水平方向叩擊力產生的定向擠推、震顫幫助已液化的粘液按照選擇方向（如細支氣管→支氣管→氣管）排出體外。其叩擊頭頻率可達到600轉/分鐘-3600轉/分鐘連續可調，大大的提高了治療效果，并且提高了效率。



二、振動排痰機的研發試驗要求



1. 產品性能研究



2. 生物相容性評價研究



3. 滅菌和消毒工藝研究



4. 有效期研究



5. 軟件研究（詳見《醫療器械軟件注冊技術審查指導原則》）



6.主要性能指標



（1）振動頻率通常應滿足以下要求:

a)成人型振動頻率：10～60Hz/秒，可允許有一定的正負誤差（應明確）。

b)兒童型振動頻率：10～30Hz/秒，可允許有一定的正負誤差（應明確）。



（2） 振幅不得過大，以適用人群普遍能承受為原則，通常不大于7mm。



（3） 叩擊頭要求：根據叩擊頭的大小、形狀、材質等不同，可分為成人型和兒童型等，形狀可采取圓形長方形等不同形狀，材質可采用橡膠和海綿等安全、具有一定舒適度的材質。



（4）動力頭外徑尺寸：可根據不同的適用人群采用相適應大小的動力頭。

成人型傳動動力頭直徑一般不大于90mm；

兒童型傳動動力頭直徑一般不大于47mm。



（5） 傳動系統機構：傳動系統采用帶雙層橡膠絕緣保護層的鋼制軟連接軸組成。



（6） 動力系統輸出機構：操作過程中叩擊頭手柄相對傳動軟軸可以360°自由轉動，叩擊頭一般采用無毒橡膠、工程塑料、聚氨酯塑料泡沫及一次性無紡布組成。



（7）整機安全檢驗：整機按產品的生產工藝流程裝配完成后進行老化試驗。



（8） 24V安全電壓和伺服系統電路設計，使設定振動頻率與動力頭實際輸出振動頻率保持一致，無功率衰減。



（9） 工作模式：振動排痰機目前有手動模式和多種自動模式。



（10） 定時時間：研制生產單位可根據實際情況設定時間檔位。



（11） 電氣安全：應按照GB 9706.1—2007中適用條款的要求執行。



（12）電磁兼容性：應按照YY 0505—2012的要求執行。



（13）環境試驗：應按照GB/T 14710—2009的要求執行。



（14） 外觀

a)表面應整潔，文字、符號和標志清晰，無腐蝕、涂覆層剝落、明顯劃痕、破損及變形等損傷。

b)緊固件應連接牢靠，功能開關及輸出量控機構均應安裝準確、調節可靠。



三、相關標準



目前與振動排痰機產品相關的常用標準舉例如下：



表1.  相關標準

GB 9706.1—2007	醫用電氣設備 第1部分：安全通用要求
GB/T 191—2008	包裝儲運圖示標志
GB/T 9969.1—2008	工業產品使用說明書 總則
GB/T 14710—2009	醫用電器環境要求及試驗方法
YY/T 0316—2008	醫療器械風險管理對醫療器械的應用
YY 0505—2012	醫用電氣設備第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗
YY/T 0466.1—2009	《醫療器械 用于醫療器械標簽、標記和提供信息的符號 第一部分：通用要求》

四、主要風險



振動排痰機的風險管理報告應符合YY/T 0316—2008《醫療器械 風險管理對醫療器械的應用》的有關要求。



表2.  危害類型、形成因素及防范控制措施

危害類型		形成因素
能量危害	電磁能	可觸及金屬、外殼等與帶電部分隔離/保護不夠，電介質強度不夠，可能對使用者造成電擊危害
		產品外殼絕緣/隔離不夠，可能引起過量漏電流傷害使用者或患者
		抗電磁干擾能力差、特定環境下工作不正常，或干擾其他設備正常工作
	機械能	產品面、角、邊粗糙，都可能對使用者或患者造成機械損傷
操作危害	使用錯誤	日常使用、維護、校準未按規定進行，導致產品偏離正常使用狀態
信息危害	不適當?shù)臉?biāo)記	標記缺少或不正確，標記的位置不正確，不能被正確的識別，不能永久貼牢和清楚易認等
	不完整的說明書	說明書中對產品性能特征、預期用途、使用限制等描述不規范、不完整，導致產品的非預期或超范圍使用
	不適當?shù)牟僮髡f明	日常使用、維護、校準規定不明確、不適當
