1 前言



某型探照燈由高亮LED陣列組成，主要用于艦船之間航行通訊、救生、警戒及遠距離搜索目標等。鑒于該型探照燈樣品數量少（僅2臺），且MTBF最低可接受值不小于10000h，僅按《GJB899A-2009可靠性和驗收試驗》中21號方案設計可靠性試驗方案至少需要5500h。為解決樣本少，指標高造成的成本過高、試驗時間長等問題，本實驗室結合《GB/T 34986-2017產品加速試驗方法》的要求，在原可靠性試驗剖面的基礎上，選取適當?shù)募铀僖蜃?，采取?yīng)力加速的方式評價樣品的可靠性指標。



2 方案設計



2.1 統計試驗方案



采用GJB 899A-2009中的定時截尾統計試驗方案21，統計試驗方案的具體參數見表1。



表1 統計試驗方案



方案號	判別風險		鑒別比	試驗臺時	判別責任故障數
	α	β	d=θ0/θ1	θ1的倍數	拒收	接收
21	30	30	3.0	1.1	≥1	＜1
注：θ1為MTBF最低可接受值。



某型探照燈的可靠性試驗總有效時間為：



T1＝1.1×10000h=11000h



被試品數量為2臺，其單臺試驗時間為5500h（11000h÷2）。



由此可見，本次可靠性試驗的時間非常長，約7.6個月。這不僅是對受試樣品的考驗，而且也是對承試方的考驗，既增大了承制方的試驗成本，也增加了承試方的保障難度。



為此，承制方、承試方與第三方在充分溝通的基礎上，借鑒《GB/T 34986-2017產品加速試驗方法》的要求，通過調整被試品在可靠性鑒定試驗過程中所經歷的溫度、濕度、振動等應力進行加速，以獲得相應的加速因子，縮短可靠性試驗時間。



2.2 加速試驗方案



按照《GB/T 34986-2017產品加速試驗方法》的要求，結合某型探照的安裝位置和使用條件，導致其發生故障的環境應力主要包括溫度、濕度、電壓、溫度變化和振動等，如何確定其加速應力并有效評價其可靠性指標顯得尤為重要。



2.2.1 加速應力的確定



根據某型探照燈的安裝位置和使用條件，結合其可靠性鑒定試驗剖面的應力參數，分別對其在生命周期內所經歷的溫度、濕度、振動、供電等應力進行對比分析如下：



（1）考慮某型探照燈的元器件適用高溫極限為85℃，使用環境高溫為65℃，高溫應力的加嚴空間不充裕，加速不明顯，且過于接近高溫極限的加嚴應力容易引起元器件的過早失效；



（2）考慮某型探照燈的工作環境濕度最大達到95%RH，且在熱浸剖面46h段內，僅28h～35h段內（鑒于保密要求，本文不附溫濕度剖面圖）的濕度為25%RH，其余階段基本處于95%RH的高濕階段；占整個應力的加嚴空間不充裕，加速不明顯；



（3）考慮某型探照燈日常工作中采用極限高/低電壓變化開展探測、通信等工作模式，電壓應力不存在加速空間；



（4）考慮到振動應力為引起其疲勞損傷的主因，且加速空間較為充裕，擬作為本次加速的唯一應力。



2.2.2 加速振動應力



根據《GJB899A-2009可靠性鑒定和驗收試驗》的要求，結合某型探照燈的安裝位置，選取B3.4.2.2的試驗剖面作為其參考試驗剖面，在保持溫度、濕度、振動和電應力剖面不變的條件下，通過增加振動量級縮短時間。





2.3 整機加速



2.3.1 加速試驗模型



為了得到整機的加速因子，進行如下假設：



（1）激發相同失效模式的應力加速因子之間為乘積關系；



（2）激發不同失效模式的應力加速因子之間為相加關系。

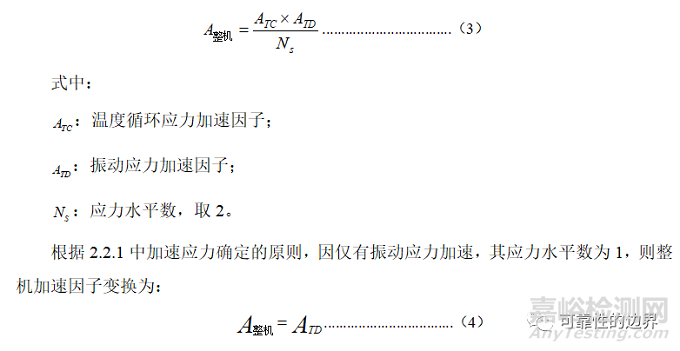

《GB/T 34986-2017產品加速試驗方法》中7.2.3條款規定溫度循環應力和振動應力激發相同的失效模式，因此整機加速因子為：

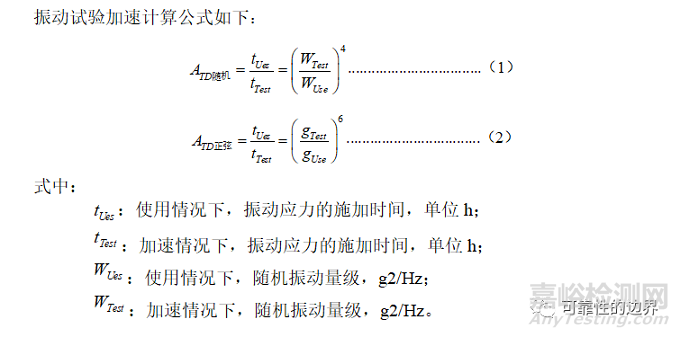

2.3.2 加速因子的獲取

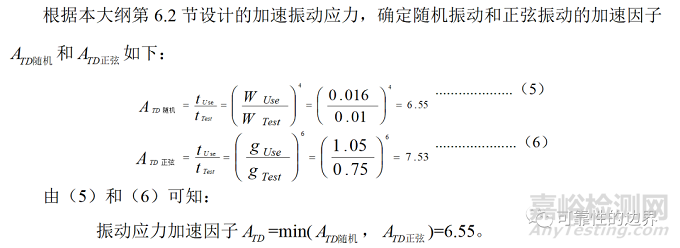

2.3.2.1 加速因子評定

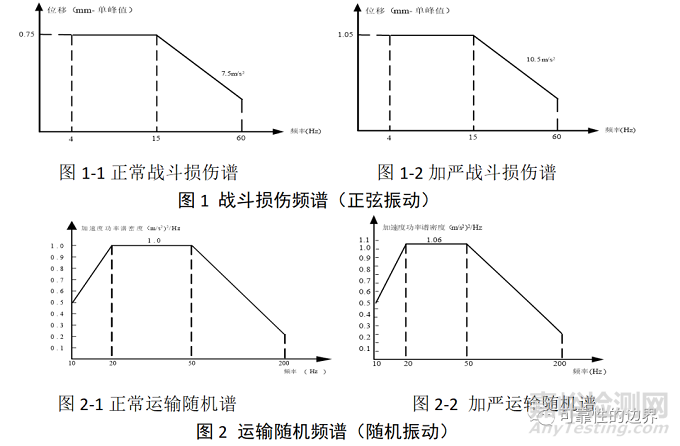

2.3.2.2 常規振動圖譜與加速振動圖譜對照圖



根據GJB899A-2009中B3.4.2.2試驗剖面規定的振動圖譜如下所示：





通過加速因子的評定與獲取，對照初始譜型和加速譜型，確保某型探照燈在可承受加速應力的條件下，獲得其加速因子ATD=6.55



2.3.3 加速試驗時間





由上述計算可知，某型探照燈的可靠性試驗總有效時間為11000h，經加速后其可靠性試驗總有效時間縮短為839.7h，其單臺試驗時間約為419.85h。



3 結束語



本可靠性試驗方案經各方專家評審一致認為在《GJB899A-2009可靠性和驗收試驗》的基礎上，充分考慮《GB/T 34986-2017產品加速試驗方法》中的應力加速試驗方案，通過認真分析某型探照燈的安裝位置、適裝平臺、環境應力，在規定的溫濕度剖面上施加相應加速振動應力圓滿完成了可靠性鑒定試驗。



實踐證明：通過某型探照燈的加速可靠性試驗的設計、驗證并獲得成功，說明本可靠性試驗方案的設計是合理和有效的，為我們以后在評價產品的高可靠性指標方面提供了良好的借鑒。
