摘要：

      研究了芯片封裝中鍵合線的建模和模型參數提取方法。根據二端口網絡參量，提出了單鍵合線的"型等效電路并提取了模型中的R、L和C參量。最后，設計出一個簡單、低成本的測試結構驗證了仿真分析結果。

1、引言

      隨著集成電路(IC)工作頻率或速度不斷提高以及產品小型化的要求，封裝成為高頻集成電路設計的瓶頸，它在信號完整性、損耗等多方面影響電路的特性。芯片與引線框架的互連技術是IC封裝中極為關鍵的工藝步驟。雖然目前已經開發了很多新的互連結構，例如互連點、凸點、按鍵結構、彈簧結構和柱狀結構等，但是IC市場上引線鍵合技術因?yàn)槠涞统杀竞涂煽康闹圃旒夹g(shù)仍占主要地位。

      IC發展對引線鍵合技術的挑戰日益增大，尤其是在高速電子產品和射頻(RF)產品上，因此，人們越來越關心封裝鍵合線的高頻性能。本文主要研究了鍵合線的Spice模型和模型參數提取方法，建立了單個鍵合線的Ⅱ型等效電路，給出了根據二端口S參數提取鍵合線等效電路模型中的R、L和C真參量值的方法。為了去除測試結構對鍵合線的影響，準確地獲得鍵合線的S參數，在電路仿真和測試中使用了去嵌入(de-embedding)技術。最后設計了一個簡單的低成本的測試結構，比較驗證了仿分析結果。

2、鍵合線模型

      目前，全波分析方法被廣泛應用在互連結構建模中。本文采用了HFSS全波分析軟件來仿真鍵合線的電特性。鍵合線等效電路模型可以用圖1所示的二端口網絡來表征。圖中，R1和R2代表終端阻抗，C1和C2為終端電容，R為鍵合線的電阻，并表示為:

      根據Ⅱ型網和Y參數矩陣的關系，可以得到:

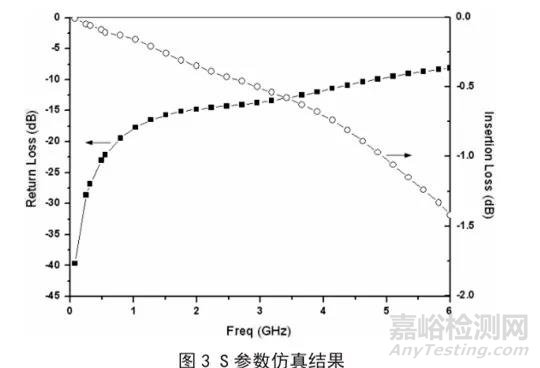

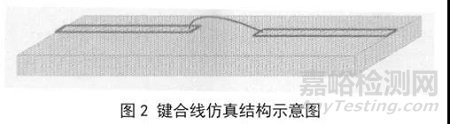

      以上分析可見，若已知鍵合線二端口網絡的Y參數矩陣，即導納參數矩陣，就可以分別計算出網絡中的電阻、電容和電感量。在確定的特征阻抗下(一般取特征阻抗為50Ω)，Y參數與S參數間存在確定的轉換關系。因此，通過全波分析軟件仿真鍵合線的S參數就可以獲得需要的模型參數。圖2給出了HFSS環境下鍵合線S參數仿真結構示意圖。圖中，在FR-4基板上放置著兩段金屬線，一根直徑為1mil，長度為2毫米的鋁絲鍵合線用于連接這兩段金屬。圖3是該結構的S參數仿真結果。

      圖3中仿真的S參數為整個測試結構的，即包含了鍵合線和兩端金屬線的總的S參數。為了去除兩端金屬線的電特性，僅留下鍵合線的特性，本文采用了開路結構法進行去嵌入(de-embedding)[8]。將兩段金屬線組成的二端口網絡與鍵合線網絡看作兩個并聯網絡，若已知兩段金屬線組成的網絡的Y參數和并聯后網絡的Y參數，則鍵合線網絡的Y參數可以表示為:

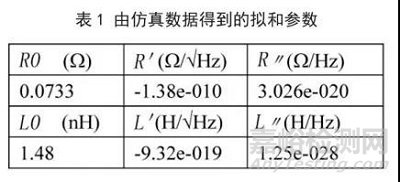

      這樣，根據式(6)-(11)可以計算出鍵合線等效電路中的每個參量。計算得到的參量R和L是頻率的函數，這樣，式(1)、(2)中R和L的系數可以利用Matlab®軟件中的曲線擬和函數計算出來，表1給出了曲線擬和結果。

3、制造和測量

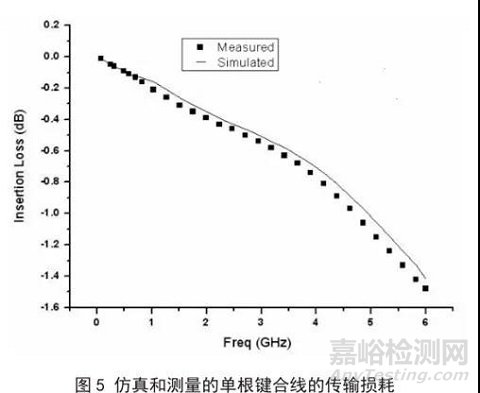

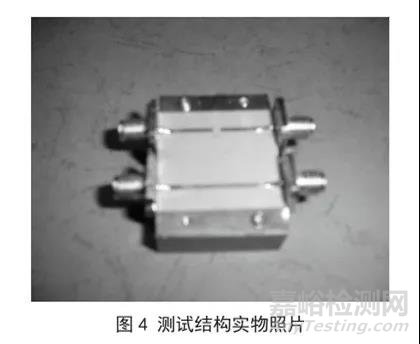

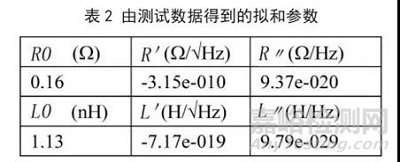

      圖5給出了圖2所示測試結構的實物照片，其中，鋁絲鍵合線使用ASMAB510半自動鋁絲鍵合機來實現。工作頻率范圍在10MHz～6GHz的矢量網絡分析儀E8357A經過校準后，分別測試出整個測試結構和開路結構的S參數。最后，根據本文第二部分的公式得到單根鍵合線實測的S參數以及相應的模型參數。圖5比較了單根鍵合線仿真和實測的傳輸損耗曲線。表2列出了根據測試數據得到的單根鍵合線模型擬和參數。

4、結論

      在未來很多年內，引線鍵合技術可能還會是最主要的互連方法。然而，高I/O數、高性能器件的使用給引線鍵合技術帶來了很多挑戰。本文通過全波分析軟件仿真分析了鍵合線特性，介紹了鍵合線等效電路模型及模型參數提取方法。這樣，電路設計者可以進行芯片-封裝協同設計，在電路仿真階段就考慮到封裝效應，并在設計中有根據的考慮設計余量，從而有根據的預測封裝后的電路特性。
