     隨著人們生活質量的提高，圖像采集行業已成為一個極其“引人注目”的行業，具有很強的市場主導作用。無論是傳統的安防市場和手機、汽車市場，還是火熱的無人機、智能家具市場，高清攝像頭都已成為其中不可或缺的一部分。攝像頭像素的不斷提高是必然趨勢，但高清相機造成的電磁干擾問題也越來越嚴重。

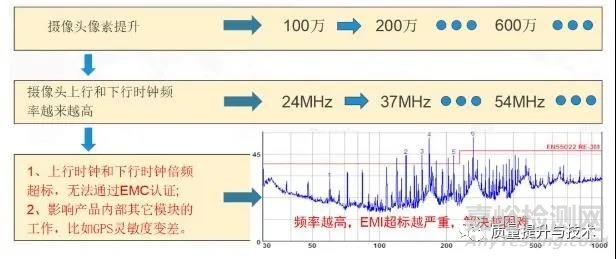

攝像頭的主要EMC問題

攝像頭像素提升(100萬→1000萬→…)→6000萬…1億)→攝像頭上行和下行時鐘頻率越來越高(24MHz→37MHz→…→54MHz→…)上行時鐘和下行時鐘倍頻超過標準，無法通過EMC認證；影響產品中其他模塊的工作，如GPS靈敏度差。

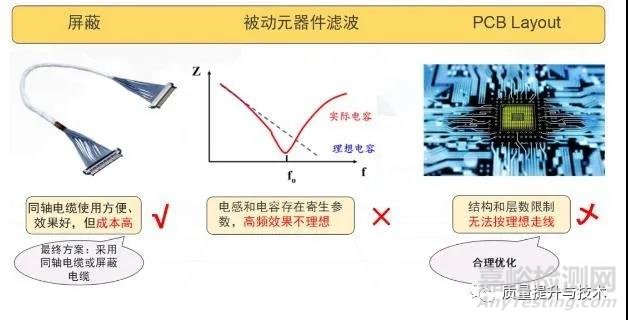

傳統解決方案

(1)屏蔽

同軸電纜使用方便，效果好，但成本高

(2)無源分量濾波

電感和電容中存在寄生參數，高頻效應不理想

(3) PCB布局

結構和層數受到限制，線條不能按照理想的排列

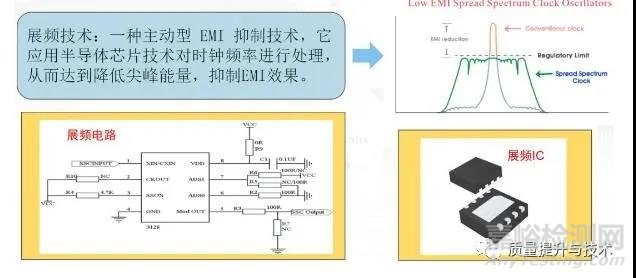

4新的處理手段:展頻技術

展頻技術:一種有源EMI抑制技術，利用半導體芯片技術對時鐘頻率進行處理，從而降低峰值能量，抑制EMI效應。

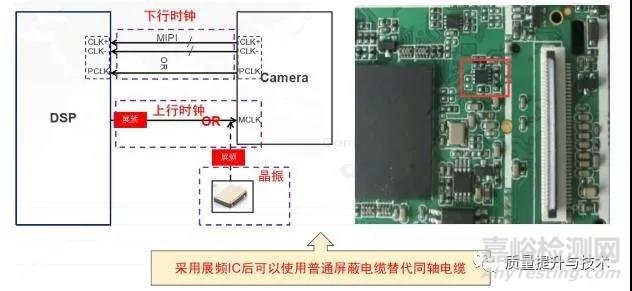

傳播頻率的實際應用

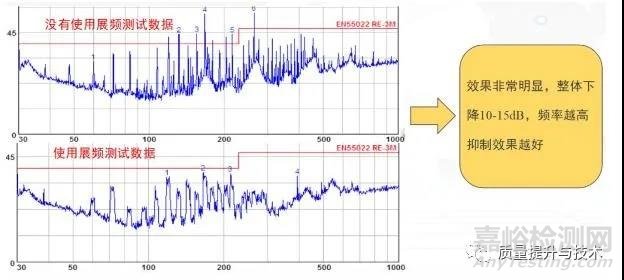

展頻應用效果

展頻方案的優點

(1) EMI抑制效果明顯，思路簡化;

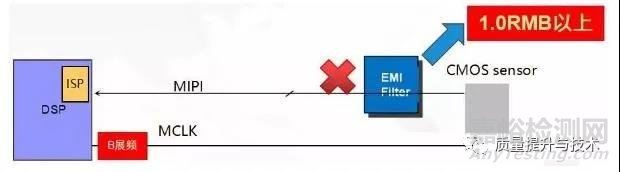

注:如果在上行時鐘上加上展頻，也可以抑制下行時鐘，并且可以節省4pcs共模濾波器。

(2) PCB板級設計，形成標準EMC電路，縮短研發時間;

(3)節約成本，簡化流程。

注:展頻后可使用普通屏蔽電纜代替同軸電纜

總結

結果表明，展頻技術可以優化設計，簡化工藝流程，形成標準化電路。
