今日，國家藥監局發布了醫械行業標準《牙科學 挖匙和骨刮匙》征求意見稿，全文如下：
牙科學 挖匙和骨刮匙
(ISO 22570:2020，MOD)
前言
本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。
本文件使用重新起草法修改采用ISO 22570：2020《牙科學 挖匙和骨刮匙》。
本文件與ISO 22570：2020主要技術差異如下：
—— 對于本文件中引用的其他國際標準，若已轉化為我國標準，本文件將引用的國際標準號替換為相應的國家或行業標準號，并在本文件第2章注明采用關系；
—— 5.4中，將 ISO 6507-1替換為GB/T 4340.1，并作為規范性引用文件列于第2章，作為測試方法必要信息；
—— 刪除了7.1和7.2的“UDI編碼（唯一醫療設備標識），如果相關法規要求”，UDI編碼需符合國內相關法規要求，不作為標準技術要求列出。
本文件與ISO 22570：2020相比還做了下列編輯性修改：
—— 按照GB/T 1.1的要求進行編輯修改；
—— 刪除國際標準的前言。
請注意本文件的某些內容可能涉及專利。本文件的發行機構不承擔識別這些專利的責任。
本文件由國家藥品監督管理局提出。
本文件由全國口腔材料和器械設備標準化技術委員會齒科設備與器械分技術委員會（SAC/TC99/SC1）歸口。
本文件起草單位：
本文件主要起草人：
牙科學 挖匙和骨刮匙
1 范圍
本文件規定了口腔手術過程中使用的挖匙和骨刮匙的要求和測試方法。
本文件規定了其分類、要求、測試方法以及標記信息。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 230.1 金屬材料 洛氏硬度試驗 第1部分：試驗方法（GB/T 230.1-2018，ISO 6508-1:2016，MOD）
GB/T 1182 產品幾何技術規范（GPS） 幾何公差 形狀、方向、位置和跳動公差標注（GB/T 1182-2018，ISO 1101:2017, MOD）
GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（GB/T 1804-2000，ISO 2768-1:1989，eqv）
GB/T 4340.1金屬材料 維氏硬度試驗 第1部分：試驗方法（GB/T 4340.1-2009，ISO 6507-1:2005，MOD）
GB/T 9937 牙科學 名詞術語（GB/T 9937-2020，ISO 1942:2009，MOD）
YY/T 0294.1外科器械 金屬材料 第1部分 不銹鋼（YY/T 0294.1-2016，ISO 7153-1: 1991, MOD）
YY/T 0802醫療器械的處理 醫療器械制造商提供的信息（YY/T 0802-2020，ISO 17664:2017，MOD）
YY/T 1486 牙科學 用于牙科植入物植入和處理的器械及相關附件的通用要求(YY/T 1486-2016，ISO 13504，IDT)
ISO 152231：2016 醫療器械 用于醫療器械標簽、標記和提供信息的符號 第1部分：通用要求（Medical devices - Symbols to be used with medical device labels, labelling and information to be supplied - Part 1: General requirements）
ISO 21850-1 牙科學 牙科器械用材料 第1部分：不銹鋼（Dentistry - Materials for dental instruments - Part 1: Stainless steel）
3 術語和定義
GB/T 9937、YY/T 1486界定的以及下列術語和定義適用于本文件。
3.1 挖匙和骨刮匙 spoons and bone curettes
用于移除顎骨部位病變軟、硬組織的手導式牙科器械。
3.2 Hemingway銳利挖匙 sharp spoon according to Hemingway
一種獨特設計的鋒利雙頭挖匙，其工作端呈橢圓形，其工作端的側反方向?yàn)?80度。
注： 銳利刮匙用于牙槽修整和拔牙后尖骨的平整。。
3.3 Lucas骨刮匙 bone curette according to Lucas
一種獨特設計的尖銳雙頭骨刮器，其工作端為梨形，其工作端的側反方向?yàn)?80度。
4 分類
挖匙和骨刮匙根據工作端的寬度分為以下類型：
—— 類型1：小號；S
—— 類型2：中號；M
—— 類型3：大號；L
—— 類型4：加大號；XL
5 要求
5.1 尺寸
挖匙和骨刮匙總長應不大于173 mm。
除本文件中特定設計，挖匙和骨刮匙的設計由制造商自行規定。
挖匙和骨刮匙可為一體式，或由三個部件（兩個插入物和一個柄）組成。
Hemingway挖匙的尺寸應符合圖1和表1的規定。挖匙尖端到第一個彎曲處的距離應不小于17 mm。
Lucas骨刮匙的尺寸應符合圖2和表2的規定。
無允差的尺寸應符合GB/T 1804。 如果本文件未另行規定，則形式、方向和位置的公差應符合GB/T 1182。
尺寸的單位：mm
說明：
1——柄
2——挖匙
a——尖銳的

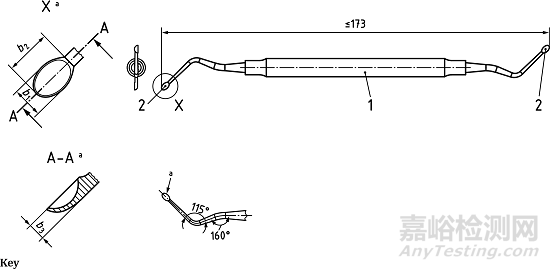

圖1 Hemingway銳利挖匙
尺寸的單位：mm
說明：
1——柄
2——刮匙
3——尖銳的

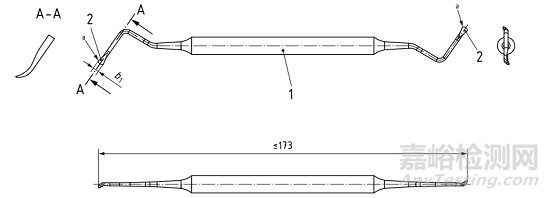

圖2 Lucas骨刮匙
表1 Hemingway銳利挖匙的尺寸
|
類型
|
寬度
b1
允差
±0.15
|
長度
b2
允差
±0.2
|
高度
b3
允差
±0.2
|
|
類型1：S
|
2.0
|
3.5
|
1.5
|
|
類型2：M
|
2.5
|
4.5
|
2.0
|
|
類型3：L
|
3.0
|
5.0
|
2.2
|
|
類型4：XL
|
3.5
|
5.5
|
2.4
|
表2 Lucas骨刮匙的尺寸
|
類型
|
寬度
b1
允差
±0.15
|
|
類型1：S
|
2.0
|
|
類型2：M
|
2.5
|
|
類型3：L
|
3.0
|
|
類型4：XL
|
3.5
|
5.2 材料
挖匙和骨刮匙由制造商自行選擇符合本文件要求的材料制造。如使用不銹鋼，應符合YY/T 0294.1或ISO 21850-1。
柄由制造商自行選擇符合5.6的材料制造。
按照6.3進行測試。
5.3 柄
挖匙和骨刮匙的柄部形狀由制造商自行規定。
5.4 工作端
Hemingway銳利挖匙的工作端形狀應為橢圓形，見圖1.
Lucas骨刮匙的工作端形狀應為梨形，見圖2.
表面在過渡到圓形背面時形成切削刃。切削刃應至少延伸到最大寬度（見圖1和圖2中的A-A截面）。
工作端的硬度應為42 HRC至58 HRC。
按照GB/T 230.1中C標尺的方法進行測試。
作為替代方法，可按照GB/T 4340.1的方法進行維氏硬度測試。其測量值應轉換為洛氏值。
注： GB/T 33362-2016表A.1包含實際轉換值。 在由此計算出的數值（不銹鋼的經驗值）上加1HRC。
5.5 表面
挖匙和骨刮匙的表面應無缺陷和殘留物。
工作端和桿的表面應拋光。光澤由制造商自行選擇。
出于衛生原因，宜選擇便于重復處理的挖匙和骨刮匙的表面。
按照6.1進行測試。
5.6 重復處理耐受性
挖匙和骨刮匙應能承受100次重復循環處理，無性能下降，無可見的腐蝕痕跡。重復循環處理方法由制造商說明書按照YY/T 0802的要求進行描述。
如制造商規定的最大重復處理循環次數小于100次，應按其循環次數進行試驗。
重復循環處理應包括推薦的清潔、消毒和滅菌方法。
按照6.3進行測試。
6 測量與測試方法
6.1 目視檢查
在無放大的情況下，通過正常視力進行檢查。
6.2 尺寸
使用精度為允差十分之一的測量設備測量尺寸。
示例：符合ISO 3611的游標卡尺是合適的測量設備。
6.3 重復處理耐受性試驗
對挖匙和骨刮匙進行100次重復循環處理，處理方法由制造商說明書按照YY/T 0802要求進行描述。重復循環處理應包括推薦的清潔、消毒和滅菌方法。
如制造商規定的最大循環次數小于100次，則按此循環次數進行試驗。
目視檢查器械表面的任何的腐蝕或者表面缺陷痕跡。重復硬度測試，檢查測試結果是否仍然符合要求。
注： 由于水漬導致的變色不屬于腐蝕現象。
7 標記、標識和使用說明
7.1 器械標記
刮匙和骨刮匙應有下列標記：
a) 制造商的名稱或商標；
b) 型號；
c) 批號。
建議使用YY/T 0628中表2序號163圖形符號用于指示“可在蒸汽滅菌器中滅菌”。
7.2 包裝標識
如適用，包裝標識應使用符合ISO 15233-1的圖形符號。
包裝標識應包括：
a) 制造商的名稱和地址；
b) 型號；
c) 批號；
d) 如果有電子版使用說明，則使用ISO 15233-1:2016，5.4.3中的“查詢電子使用說明”的圖形符號。
7.3 使用說明
使用說明應包括按照YY/T 0802要求進行描述的重復處理方法，包括對挖匙和骨刮匙的清潔、消毒和滅菌。
如果使用不符合YY/T 0466.1的圖形符號，應在使用說明中進行說明。
