一、牙科綜合治療機的結構與工作原理



1.牙科綜合治療機的結構



牙科綜合治療機由牙科椅、牙科治療機和附件組成（見圖3）。牙科治療機一般包括側箱、口腔冷光燈、器械盤、漱口給水裝置、三用噴槍、吸唾器、痰盂、觀片燈、腳踏開關等；附件可由牙科手機、光固化機、潔牙機、醫師座椅等組成。

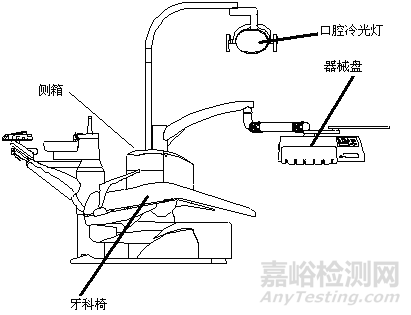

圖1. 牙科綜合治療機整體結構



2.牙科綜合治療機的工作原理



牙科綜合治療機是一款多功能口腔治療設備，由成套相互關聯的牙科設備和器械部件所組成。

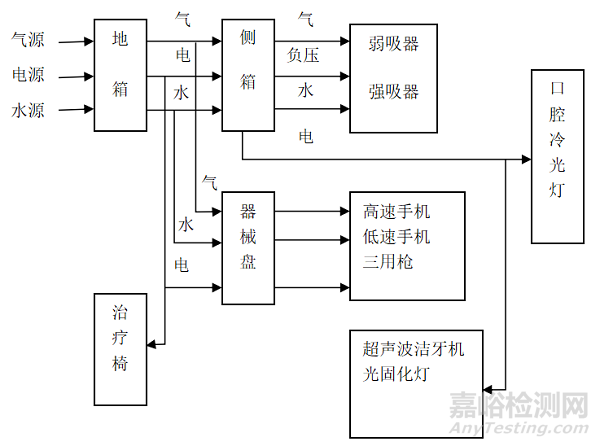

圖2. 牙科綜合治療機工作原理示意圖



打開空氣壓縮機電源開關，產生壓力為0.45～0.60MPa的壓縮空氣，以供機頭使用。打開地箱控制開關，水源、氣源及電源均接通。打開口腔冷光燈電源開關燈即亮。分別按動牙科椅升、降、仰、俯等控制開關，可使牙科椅有升、降、仰、俯動作。給超聲潔牙機與光固化機等需要使用電源的口腔設備給出電源。拉動器械臺上的三用噴槍機臂，分別按動水、氣按鈕，可獲得噴水和噴氣；若同時按動水、氣按鈕，可獲得霧狀水，以滿足治療的不同需要。拉動器械臺上的高速手機和低速手機機臂，踩下腳控開關，壓縮空氣和水分別經過氣路系統和水路系統的各控制閥到達機頭，驅動渦輪旋轉，從而帶動車針旋轉，達到鉆削牙的目的。車針旋轉的同時有潔凈的水從機頭噴出，以降低鉆削牙時產生的溫度。放松腳控開關，機頭停止旋轉。醫師可根據患者病情，選擇高速或低速手機。有些牙科綜合治療機已采用計算機程序控制上述各項功能。其工作原理見圖4。



二、牙科綜合治療機的研發實驗要求



1．正常工作條件



（1）環境溫度  5℃～40℃；

（2）相對濕度  ≤80％；

（3）大氣壓力  86 KPa～106 KPa；

（4）電源  包括a.c.220V±22V  50Hz±1Hz；

（5）水壓  200 KPa～400 KPa；

（6）氣源氣壓最大值不小于500 KPa，不大于700 KPa，流量不小于50 L/min；

（7）固定治療機的地面應平整，安裝后的治療機機身偏斜度應不大于0.5°。



2．主要性能指標



2.1功能指標



（1）牙科病人椅

應符合YY/T 0058—2015《牙科病人椅》的規定。



（2）牙科手機

1）給出手機時，手機應符合《牙科手機注冊技術指導原則》的要求。

2）以牙科綜合治療臺的名義進行產品注冊時，組成中不應含有符合YY1045.1的高速氣渦輪手機。



（3）口腔燈

應符合YY/T 1120—2009《牙科學 口腔燈》的規定。



（4）器械盤

1）在各個工作位置上都應能穩定，盤面傾斜度應不大于3°；

2）上下移動范圍應不少于440mm，轉動角度應不少于160°，且升降應自如，可在移動范圍內任意位置上停留。



（5）三用噴槍

1）密封性應良好，啟閉應靈活，噴出物應均勻，噴射方向應能調節；

2）分別按動水路或氣路按鈕時，水、氣應分清。二個按鈕同時按下時，噴出物應成霧狀。



（6）漱口給水裝置

1）出水應柔直，無飄濺現象；

2）如裝有熱水器，熱水器恒溫性能應穩定，漱口水溫度應為40℃±5℃。



（7）吸唾器



1）弱吸唾器

氣壓為200 KPa時，真空度應不小于10 KPa；

氣壓為200 KPa時，抽水速率應不小于400mL/min。



2)強吸唾器

氣壓為400 KPa時，真空度應不小于25 KPa；

氣壓為400 KPa時，抽水速率應不小于1000 mL/min。

吸唾器的性能指標數值僅供參考，注冊人應根據自身產品的技術特點制定相應的數值。



（8）痰盂



1）水壓為200KPa時，沖痰盂的水流應達痰盂底整周。

2）水壓為400KPa時，應不會有水濺出盂盤。

3）痰盂下水應暢通，下水速率應不小于4L/min。

4）應能承受清潔和消毒,而無損壞痕跡。

5）痰盂應有污物過濾裝置。

6）痰盂的清洗水出水口和痰盂的溢出水位之間的空氣間隙的距離應不少于20mm。



（9）觀片燈

應符合YY/T 0610—2007《醫學影像照片觀察裝置通用技術條件》的規定。



（10）腳踏開關

應符合YY 91057—1999《醫用腳踏開關通用技術條件》的規定。



（11）光固化機

應符合YY 0055.1—2009《牙科-光固化機 第1部分：石英鎢鹵素?zé)簟坊験Y 0055.2—2009《牙科-光固化機 第2部分：發光二極管（LED）燈》的規定。



（12）超聲潔牙機

應符合YY 0460—2009《超聲潔牙設備》的規定。



（13）供水供氣系統

1）水、氣路管道應有明顯的顏色區分。

2）水、氣路系統應暢通，各閥應操作方便，啟閉靈活。

3） 水路系統的密封性應足夠可靠，在承受正常的工作壓力時，應不會爆裂或泄漏。

4） 供水供氣應符合YY/T 0630—2008《牙科學 牙科治療機  第2部分：供水供氣》的規定。



（14）其他配件



如有其他配件，應符合相應的國家標準、行業標準的要求，或制定相應的技術要求，如YY/T 1043—2004《牙科治療機》中5.2.2固體收集器、5.2.3汞合金分離裝置。



2.2安全指標



（1）安全防護裝置

在單一故障條件下（例如某一限位開關失靈）應能出具機械限制一類的附加防護裝置。



（2）爆裂壓力

治療機中使用的壓力系統應足夠可靠，在承受正常的工作壓力時，應不會爆裂或泄漏，應符合YY/T 1043—2004《牙科治療機》的規定。



（3）壓力釋放

治療機在火災事故可能產生壓力的所有部件，應配備壓力釋放裝置，應符合YY/T 1043—2004《牙科治療機》的規定。



（4）電氣安全性能

應符合GB 9706.1—2007《醫用電氣設備 第1部分：安全通用要求》、GB 9706.15—2008《醫用電氣設備 第1-1部分：通用安全要求 并列標準：醫用電氣系統安全要求》（若適用）、YY/T 0058—2015《牙科病人椅》和YY/T 1043—2004《牙科治療機》的規定。



（5）電磁兼容性能

應符合YY 0505—2012《醫用電氣設備 第1-2部分:安全通用要求 并列標準:電磁兼容 要求和試驗》的要求。



2.3質量控制指標



（1）噪聲

治療機的轉動部分運轉應平穩，無雜音。整機噪聲應不大于70dB(A)。



（2）外觀與結構



1）治療機的外表面應光滑、平整，不允許有凹凸、碰傷和粗糙不平的缺陷。

2）牙科椅上可能會對患者或醫生造成損害的粗糙面、尖角和銳邊，應避免或予以覆蓋。

3）噴涂件表面應光潔，無露底、脫落、起泡、發粘及影響外觀的修補痕跡。

4）治療機裝配應牢靠，緊固件應牢固，活動部件應靈活可靠。

5）各種文字符號應清晰、準確、牢固。

6）治療機各操作件指示應正確，動作應可靠。

7）電動牙科椅中的背墊、枕頭、座墊應柔軟舒適，具有彈性，安放應端正、對稱。



（3）環境試驗要求

治療機的環境試驗應符合GB/T14710的要求。



三、相關標準



具體相關的常用標準列舉如下：



表1. 相關產品標準



GB/T 191—2008	包裝儲運圖示標志
GB 9706.1—2007	醫用電氣設備 第1部分：安全通用要求
GB 9706.15—2008	醫用電氣設備 第1-1部分：安全通用要求 并列標準：醫用電氣系統安全要求
GB/T 9969—2008	工業產品使用說明書 總則
GB/T 9937.3—2008	口腔詞匯 第3部分：口腔器械
GB/T 9937.4—2005	牙科術語 第4部分：牙科設備
GB/T 14710—2009	醫用電器環境要求及試驗方法
YY 0055.1—2009	牙科-光固化機 第1部分：石英鎢鹵素?zé)?/span>
YY 0055.2—2009	牙科-光固化機 第2部分：發光二極管（LED）燈
YY/T 0058—2015	牙科學 病人椅
YY 0460—2009	超聲潔牙設備
YY/T 0466.1—2009	醫療器械 用于醫療器械標簽、標記和提供信息的符號 第1部分：通用要求
YY 0505—2012	醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗
YY/T 0514—2009	牙科手機 軟管連接件
YY/T 0610—2007	醫學影像照片觀察裝置通用技術條件
YY/T 0628—2008	牙科設備 圖形符號
YY/T 0629—2008	牙科設備 高容量和中容量吸引系統
YY/T 0630—2008	牙科學 牙科治療機 第2部分：供水供氣
YY/T 0725—2009	牙科設備 給排管路的連接
YY/T 0751—2009	超聲潔牙設備 輸出特性的測量和公布
YY/T 0836—2011	牙科手機 牙科低壓電動馬達
YY/T 0837—2011	牙科手機 牙科氣動馬達
YY 1012—2004	牙科手機 聯軸節尺寸
YY/T 1043—2004	牙科治療機
YY 1045.2—2010	牙科手機 第2部分 直手機和彎手機
YY/T 1120—2009	牙科學 口腔燈
YY 91057—1999	醫用腳踏開關通用技術條件



四、主要風險



牙科綜合治療機的風險管理報告應符合YY/T 0316—2008《醫療器械 風險管理對醫療器械的應用》的有關要求。



表2. 危害清單



能量危害示例	生物學和化學 危害示例	操作危害示例	信息危害示例
線電壓（網電源）： 漏電流： l 外殼漏電流； l 對地漏電流； l 患者漏電流； l 電場； l 磁場； 熱能： l 高溫； l 機械能： 重力： l 墜落； l 懸掛質量； 振動： l 貯存的能量； l 運動零件； l 患者的移動 和定位； 聲能： l 超聲能量； l 次聲能量； l 聲音。	生物學的： 細菌； 病毒； 再次或交叉感染； 化學的： 氣路、組織、環境或財產暴露在外來物質中； 生物相容性。	功能： 不正確或不適當?shù)妮敵龌蚬δ埽?/span> 不正確的測量； 錯誤的數據轉換； 功能的喪失或變壞； 使用錯誤： 缺乏注意力； 記憶力不良； 不遵守規則； 缺乏知識； 違反常規。	標記： 不完整的使用說明書； 性能特征的不適當?shù)拿枋觯?/span> 不適當?shù)念A(yù)期使用規范； 限制未充分公示； 操作說明書： 醫療器械所使用的附件的規范不適當； 使用前檢查規范不適當； 過于復雜的操作說明； 警告： 副作用的警告； 一次性使用醫療器械可能再次使用的危害的警告； 服務和維護規范。



表3. 危害、可預見的事件序列、危害處境和可發生的損害之間的關系

危害	可預見的事件序列	危害處境	損害
能量危害
線電壓（網電源） 漏電流	設計不合理、采購的原材料不合格導致漏電。	電能施加到人體。	觸電損傷
電場 磁場	設計不合理導致電磁場過大影響其它設備的運轉。	其它設備運轉故障。	設備故障
熱能： 高溫	熱水器恒溫性能不穩定可能導致高溫?zé)崴?/span>	漱口水溫度太高而燙傷病人。	燙傷
機械能： 重力 墜落 懸掛質量 振動 運動零件 患者的移動和定位	設計不合理，采購原料不合格，生產控制失控。	錯誤的機械能或機械力施加到病人。	機械損傷
貯存的能量	空氣壓縮機壓力容器故障。	爆炸。	爆炸傷人
聲能： 超聲能量 次聲能量 聲音	設計不合理，采購原料不合格，生產控制失控。	噪音，超聲。	噪音，超聲損傷
生物學和化學危害
細菌 病毒 其它微生物	生產環境和產品清潔未控制好導致管路受污染。	使用過程中細菌、病毒或其他微生物進入患者的體內。	細菌、病毒等感染 死亡
消毒、清潔	應用部件消毒不完全傳染疾病。	交叉?zhèn)魅尽?/span>	傳染高致病性疾病
操作危害-功能
功能的喪失或變壞	元器件故障導致功能喪失。	使用時導致無法正常使用； 使用過程中細菌進入患者的體內。	治療失敗
操作危害： 使用錯誤 不遵守規則 缺乏知識 違反常規	錯誤的使用了產品； 損壞了產品。	使用時導致無法正常使用。	治療失敗
信息危害-標記
不完整的使用說明 性能特征的不適當?shù)拿枋?/span>	1.標簽設計錯誤； 2.標簽使用錯誤。	給用戶在使用、操作上誤導，使用時導致無法正常使用。	治療失敗
不適當?shù)念A(yù)期使用規范 限制未充分公示	1.標簽設計錯誤； 2.標簽使用錯誤。	給用戶在使用、操作上誤導，使用時導致無法正常使用。	治療失敗
信息危害-操作說明書
使用前檢查規范不適當	操作說明中注意事項未寫明或標未不明顯； 使用已損壞的產品； 使用了受污染的產品。	使用時導致無法正常使用； 使用過程中細菌進入患者的體內。	治療失敗 細菌感染
信息危害-警告
副作用的警告	禁忌癥的警告未寫明或標未不明顯； 違反禁忌癥使用了產品。	患者因治療發生意外。	治療失敗
一次性使用醫療器械可能再次使用的危害的警告	未寫清或標示不明顯； 重復使用。	使用過程中細菌進入患者的體內。	交叉感染
