牙科手機是用于向牙科工具或器具傳遞（帶轉換或不帶轉換）工作所需能量的手持工具，適用范圍為口腔治療設備，為Ⅱ類醫療器械。
一、牙科手機的結構與工作原理
1.牙科手機的結構
高速氣渦輪手機：由高速氣渦輪手機和接頭（若有）組成；

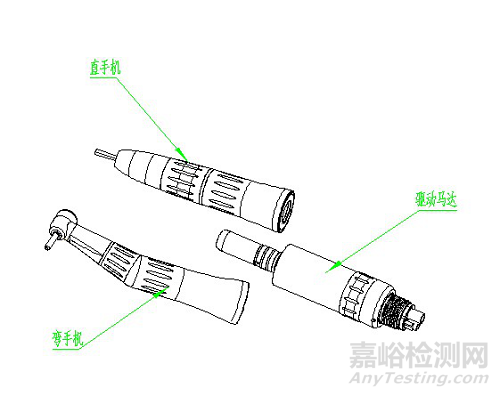

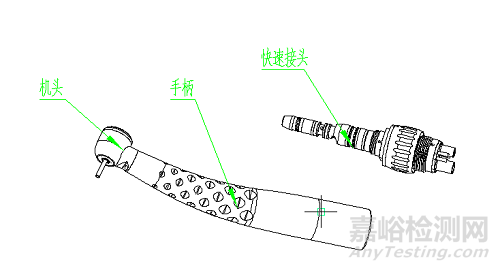

各部件的結構如圖1所示：
圖1. 牙科手機整體結構
2.牙科手機的工作原理

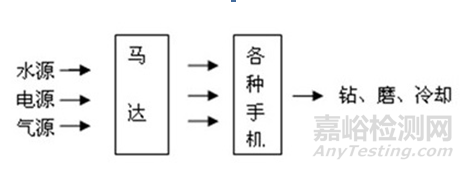

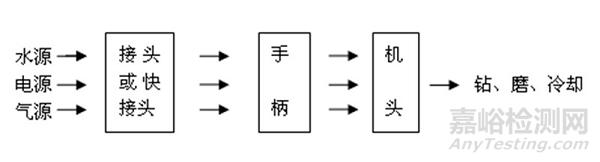

牙科手機由整體或成套相互關聯的器械部件所組成。電流、壓縮空氣分別經過電路系統、氣路系統的各控制閥到達機頭，驅動電機、渦輪（或葉片）旋轉（軸芯轉動）），從而帶動車針旋轉，達到鉆、削牙的目的，另一路水和氣經過各控制閥到達機頭匯合達到冷卻目的。其工作原理見圖2。
高速氣渦輪機手機
牙科直手機/彎手機
圖2. 牙科手機工作原理示意圖
二、牙科手機的研發實驗要求
1.產品性能研究
應當出具產品性能研究資料以及產品技術要求的研究說明，包括功能性、安全性指標以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。
2.生物相容性評價研究
手機看作機頭與機身的組合構造?？紤]臨床使用中機頭部分在口內操作，會與口腔內生理組織接觸，因此應評價手機機頭部分的生物學風險。申請人應描述機頭部分的材料，以及在使用過程中與口腔黏膜組織接觸的性質和時間，按照《關于印發醫療器械生物學評價和審評指南的通知》（國食藥禁忌癥監械〔2007〕345號）、GB/T16886.1（或者YY/T0268）的要求對手機機頭部分進行生物相容性評價。
3.生物安全性研究
本產品不含動物源或生物活性物質，本條不適用。
4.滅菌工藝研究
手機應可耐受滅菌處理，并參照YY 1045.2的要求能夠承受一定次數的滅菌循環，而無損壞現象。滅菌方式宜采用壓力蒸汽滅菌。如采用其他滅菌方式，應給出該滅菌方法及其確定的依據。出具推薦的滅菌方法耐受性的研究資料。
5.產品有效期和包裝研究
牙科手機產品為有限次重復使用產品，需考慮使用次數的驗證。應對產品的包裝及包裝完整性出具研究資料，評價試驗的有效性是對產品進行運輸試驗與跌落試驗后都能保持工作正常、產品包裝的完整性。無菌供應的牙科手機可參考YY/T 0681.1—2009《無菌醫療器械包裝試驗方法第1部分：加速老化試驗指南》進行包裝研究。
6.動物研究
不適用。
7.軟件研究
不適用。
8.主要性能指標
8.1.功能性、質量控制指標
（1）高速氣渦輪手機
應符合YY 1045.1—2009《牙科手機第1部分：高速氣渦輪手機》的規定。
接頭（或快速接頭）應符合YY/T 0514—2009《牙科手機軟管連接件》，接頭輸入氣壓應符合企業的標稱值。
（2）直手機、彎手機
應符合YY 1045.2—2010《牙科手機第2部分：直手機和彎手機》的規定。
（3）其他配件
如有其他配件（如照明燈），應符合相應的國家標準、行業標準的要求，或制定相應的技術要求。
（4）環境試驗要求
帶獨立照明裝置的牙科手機的環境試驗應符合GB/T 14710—2009《醫用電器設備環境要求及試驗方法》中氣候環境試驗Ⅱ組、機械環境試驗Ⅱ組的要求。
8.2.安全指標
（1）電氣安全
照明方式為帶照明裝置式的牙科手機應符合GB 9706.1—2007《醫用電氣設備第1部分：安全通用要求》的要求。
（2）電磁兼容
照明方式為帶照明裝置式的牙科手機應符合YY 0505—2012《醫用電氣設備第1—2部分：安全通用要求并列標準：電磁兼容要求和試驗》的要求。
三、相關標準
具體相關的常用標準列舉如下：
表1. 相關標準
|
標準編號 |
標準名稱 |
|
GB 9706.1—2007 |
醫用電氣設備第1部分：安全通用要求 |
|
GB/T 191—2008 |
包裝貯運圖示標志 |
|
GB/T 9937.3—2008 |
口腔詞匯第3部分：口腔器械 |
|
GB/T 14710—2009 |
醫用電器設備環境要求及試驗方法 |
|
YY 1012—2004 |
牙科手機聯軸節尺寸 |
|
YY 1045.1—2009 |
牙科手機第1部分：高速氣渦輪手機 |
|
YY 1045.2—2010 |
牙科手機第2部分：直手機和彎手機 |
|
YY 0505—2012 |
醫用電氣設備第1—2部分：安全通用要求并列標準：電磁兼容要求和試驗 |
|
YY/T 0514—2009 |
牙科手機軟管連接件 |
|
GB/T 16886.1—2011 |
醫療器械生物學評價第1部分：風險管理過程中的評價與試驗 |
|
YY/T 0268—2008 |
牙科學口腔醫療器械生物學評價第1單元：評價與試驗 |
|
ISO 1797—1:2011 |
牙科旋轉器械桿第1部分：金屬桿 |
|
ISO 1797—2:1992 |
牙科旋轉器械桿第2部分：塑料桿 |
|
ISO 13402:1995 |
外科和牙科手持器械耐蒸汽消毒、耐腐蝕和耐熱性能的測試 |
四、主要風險
牙科手機的風險管理報告應符合YY/T 0316—2016《醫療器械風險管理對醫療器械的應用》的有關要求。
表2. 危害清單
|
能量危害示例 |
生物學和化學 危害示例 |
操作危害示例 |
信息危害示例 |
|
線電壓（網電源） 漏電流 —外殼漏電流 —對地漏電流 —患者漏電流 電場 磁場 熱能 —高溫 機械能 重力 —墜落 —懸掛質量 振動 貯存的能量 運動零件 患者的移動和定位 聲能 —超聲能量 —次聲能量 —聲音 |
生物學的 —細菌 —病毒 —再次或交叉感染 化學的 —氣路、組織、環境暴露在外來物質中 生物相容性 |
功能 —不正確或不適當?shù)妮敵龌蚬δ?/span> —功能的喪失或變壞 使用錯誤 —不遵守規則 —缺乏知識 —違反常規
|
標記： 不完整的使用說明書； 性能特征的不適當?shù)拿枋觯?/span> 不適當?shù)念A(yù)期使用規范； 限制未充分公示。 操作說明書： 醫療器械所使用的附件的規范不適當； 使用前檢查規范不適當； 過于復雜的操作說明。 警告： 禁忌癥的警告； 服務和維護規范。 |
表3. 危害、可預見的事件序列、危害處境和可發生的損害之間的關系
|
危害 |
可預見的事件序列 |
危害處境 |
損害 |
|
能量危害 |
|||
|
電場 磁場 |
設計不合理導致電磁場過大影響其他設備的運轉。 在強電磁輻射源邊使用影響設備的運轉。 |
其他設備運轉故障。 設備運轉故障。 |
設備故障 |
|
熱能 高溫 |
轉動部分性能不穩定可能導致摩擦高溫。 |
設備溫度太高而燙傷病人或操作者。 |
燙傷 |
|
機械能 重力 －墜落 －懸掛質量 振動 運動零件 患者的移動和定位 |
設計不合理，采購原料不合格，生產控制失控。如：手機夾持力不足或夾軸失效操作時發生車針脫落，車針折斷現象。 |
錯誤的機械能或機械力施加到病人。 |
機械損傷 |
|
聲能 －超聲能量 －次聲能量 －聲音 |
設計不合理，采購原料不合格，生產控制失控。 |
噪音，超聲。 |
噪音，超聲損傷 |
|
生物學和化學危害 |
|||
|
細菌 病毒 其他微生物 |
生產環境和產品清潔未控制好導致管路受污染。 |
使用過程中細菌、病毒或其他微生物進入患者的體內。 |
細菌、病毒等感染 死亡 |
|
消毒、清潔 |
應用部件消毒不完全傳染疾病。 |
交叉?zhèn)魅尽?/span> |
傳染高致病性疾病 |
|
操作危害—功能 |
|||
|
功能的喪失或變壞 |
零部件故障導致功能喪失。 |
使用時導致無法正常使用。 |
治療失敗
|
|
操作危害-使用錯誤 不遵守規則 缺乏知識 違反常規 |
錯誤的使用了產品； 損壞了產品。
|
使用時導致無法正常使用。
|
治療失敗 |
|
信息危害—標記 |
|||
|
不完整的使用說明 性能特征的不適當?shù)拿枋?/span> |
1.標簽設計錯誤； 2.標簽使用錯誤。 |
給用戶在使用、操作上誤導，使用時導致無法正常使用。 |
治療失敗 |
|
不適當?shù)念A(yù)期使用規范 限制未充分公示 |
1.標簽設計錯誤； 2.標簽使用錯誤。 |
給用戶在使用、操作上誤導，使用時導致無法正常使用。 |
治療失敗 |
|
信息危害—操作說明書 |
|||
|
使用前檢查規范不適當 |
操作說明中注意事項未寫明或標注不明顯； 使用已損壞的產品； 使用了受污染的產品。 |
使用時導致無法正常使用； 使用過程中細菌進入患者的體內。 |
治療失敗 細菌感染 |
|
信息危害—警告 |
|||
|
副作用的警告 |
禁忌癥的警告未寫明或標注不明顯； 違反禁忌癥使用了產品。 |
患者因治療發生意外。 |
治療失敗 |
